光纤产出剖面（DAS 流量）测量方法研究

报告编号： OGC-A-031 所属赛道： OG-C 物探测井与数字油田 · 光纤/分布式传感技术集群 报告级别： A 级专题深度研究 编制单位： 经纬智汇信息咨询有限公司 报告用途： 内部参考 · 强决策导向 研究视角： 全球视野 · 全时间轴 · 多层次颗粒度（宏观＋中观＋微观）

摘要

分布式声波传感（Distributed Acoustic Sensing，DAS）正在把一根普通的单模光纤变成一套贯穿全井段、无井下电子元件的"分布式听诊器"，为油气井产出剖面与流量测量提供了一条区别于传统生产测井（PLT）的全新技术路线。本报告以"技术导向＋市场导向"为主轴，兼顾政策与商业维度，系统梳理 DAS 流量测量从物理原理、核心算法、硬件工程到市场格局、专利布局、国产化路径的完整图景。

研究表明：DAS 产出剖面测量在原理上已经成熟，φ-OTDR（相位敏感光时域反射）＋相干解调的技术底座稳定，流噪声频谱分析、声速（Speed-of-Sound）速度追踪、频带能量法（VBE）、低频 DAS（LF-DAS）应变监测、以及 DAS＋DTS（分布式温度传感）多物理场联合反演等方法已形成完整方法族；在单相与两相流条件下的定量精度可达 85%–97%，整体技术成熟度处于 TRL 6–7。但在低流速段、水平井多相流定量、井下光缆长期高温可靠性（氢致衰减）、海量数据实时处理、以及行业统一标定标准缺失等环节仍存在明显瓶颈。

市场层面，全球分布式光纤传感（DFOS）在油气领域的规模 2024 年约为 6 亿美元量级，其中 DAS 细分保持中高个位数复合增速；竞争格局因 Luna Innovations 相继整合 OptaSense 与 Silixa 而显著收敛，SLB、Halliburton、Baker Hughes 三大油服则以"硬件＋解释服务＋智能完井闭环"构筑壁垒。中国厂商在解调仪与井下光缆环节已实现从"跟跑"到局部"并跑"，但在高温井下光缆、定量解释软件与行业标定标准上仍受制于人。

本报告在结论部分给出面向立项、选型与投资的分级建议与带阈值的行动路径（详见第十二章）。

第一章　研究背景与问题界定

1.1 为什么产出剖面测量是油气开发的"刚需"

一口井钻成投产后，管理者最想知道的问题往往很朴素：井里的油气水，到底是从哪一段产出来的、各产多少？ 这就是"产出剖面"（Production Profile）要回答的问题。对于水平井、多层合采井、注水注气井而言，弄清各射孔簇/各小层的贡献，直接关系到措施选井、堵水调剖、压裂效果评价、剩余油挖潜与油藏管理决策。可以说，产出剖面数据是连接"井下真实流动"与"地面开发决策"的关键桥梁。

传统上，这一任务由生产测井（Production Logging Tool，PLT）承担：把携带涡轮流量计（spinner）、持水率计、温度压力计的仪器串下入井中逐点测量。PLT 技术成熟、认可度高，但存在三个结构性局限：其一，它是点测/单次快照，仪器在哪、测哪，无法连续覆盖全井段全时段；其二，在大斜度井与水平井中，仪器下入困难、涡轮在低速与多相分层流动下失真严重；其三，每次测量都需作业干预（intervention），占用产能、成本高、风险大。

正是这些痛点，为分布式光纤传感的介入留下了空间。

1.2 从 DTS 到 DAS：分布式传感的两次跃迁

分布式光纤传感的第一次商业化跃迁是分布式温度传感（DTS）。上世纪 80—90 年代，基于拉曼散射的 DTS 进入油田，能够沿整根光纤连续测量温度剖面。由于流体流动会改变井筒温度分布（焦耳-汤姆逊效应、对流换热等），DTS 可以间接反演产出/注入剖面。DTS 的优势是"永久部署、连续监测、无井下电子件"，但它对流量的敏感度是间接、慢变的，定量能力有限，尤其难以分辨快速变化的多相流动。

第二次跃迁是 DAS。2009 年前后，基于相位敏感光时域反射（φ-OTDR）的 DAS 系统实现商业化。DAS 能够沿光纤连续、实时地探测声波/振动（应变率）信号——而流体在井筒和射孔孔眼处的流动会产生特征性的"流噪声"。这意味着 DAS 第一次让"用光纤直接听流动"成为可能，把分布式传感从"测温度间接推流量"推进到"测声学直接感流量"。DAS 与 DTS 的组合，构成了当前光纤产出剖面测量的主流技术底座。

1.3 本报告的问题界定与研究边界

本报告聚焦一个明确的细分场景：利用 DAS（及其与 DTS 的联合）对油气井进行产出/注入剖面与流量的测量方法。研究边界如下：

• 纳入：DAS 物理原理与解调、面向流量的信号处理与反演算法、井下光缆与解调仪工程实现、DAS＋DTS 联合解释、典型现场应用、市场与竞争格局、核心专利、国产化路径。
• 相关但不展开：DAS 用于井外地震（VSP）、压裂微地震监测、管道泄漏与周界安防等非"井内产出剖面"用途，仅在与流量测量存在技术衍生关系时（如 LF-DAS 应变）予以引述。

第二章　技术原理剖析：DAS 如何"听懂"流量

2.1 φ-OTDR 与瑞利后向散射的物理基础

DAS 的物理核心是相位敏感光时域反射（phase-sensitive OTDR，φ-OTDR）。其基本过程可以拆解为四步：

• 发射探测脉冲：解调仪（interrogator）向光纤注入高相干性的窄线宽激光脉冲。
• 瑞利后向散射：光纤内部存在密度/折射率的微观随机不均匀（制造过程中天然形成的散射中心）。光脉冲沿纤前进时，这些散射中心把一部分光背向散射回解调仪。由于散射中心随机分布，同一段光纤返回的散射光会发生相干叠加，形成一条独特的"散射指纹"。
• 时间-空间映射：根据光在纤中往返的飞行时间，可以把返回信号精确定位到光纤上的具体位置（z = c·t / 2n，c 为光速，n 为纤芯折射率）。这样，整根光纤就被虚拟地划分为成千上万个连续的"传感通道"。
• 相位解调：当某段光纤受到外界声波/振动导致微小拉伸（应变）时，该段的散射光相位随之变化。通过检测相邻两点之间的相位差随时间的变化率，即可还原出该位置的应变率（strain rate），也就是等效的"声波信号"。

关键在于第 4 步：DAS 测的不是绝对位移，而是应变（率）——这决定了它对"流噪声"这类连续、宽带的声学扰动异常敏感。

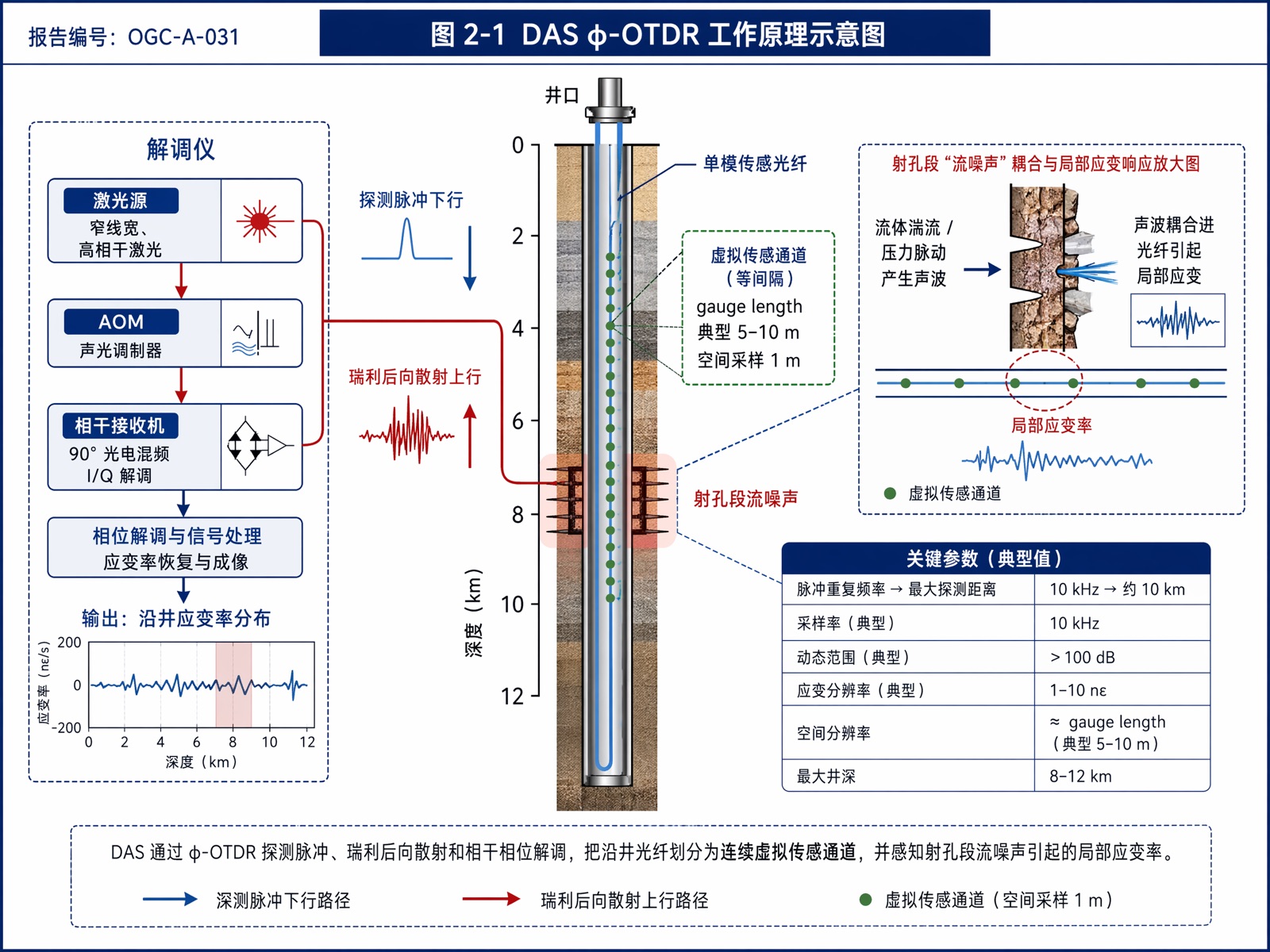

*图 2-1 DAS φ-OTDR 工作原理示意图*

2.2 相位解调的两条技术路线

如何把散射光的相位准确、稳定地解出来，是 DAS 性能的分水岭。工业界主要有两条路线：

• 3×3 耦合器解调（直接检测型）：利用 3×3 光纤耦合器天然的 120° 相移特性，配合非平衡马赫-曾德干涉仪，通过多路光电探测直接求解相位。结构相对简单、成本较低，但线性度与噪声控制对器件一致性敏感。
• 外差/零差相干检测（Coherent Detection）：引入本振光与散射光拍频，通过 I/Q 解调获得相位，具有更高的信噪比、更大的动态范围和更好的线性度，是高端 DAS（如面向定量流量）的主流选择。Silixa 的 iDAS/Carina、OptaSense 的 ODH 系列均走相干路线。

对于流量定量测量而言，相位解调的线性度与低频稳定性至关重要——因为流噪声能量与流速的定量关系，要求系统在宽频带内保持可靠的幅度-相位响应。

2.3 流体流动为什么会"发声"：从流噪声到流量

DAS 能测流量的物理前提是：流动会产生可被光纤感知的声学/振动信号。具体机理包括：

• 湍流噪声：流体高速流经管壁、变径、射孔孔眼时，边界层湍流与涡脱落产生宽带随机噪声，其能量随流速升高而增强。
• 孔眼射流噪声：流体从地层经射孔孔眼进入井筒时形成射流，在孔眼附近产生局部强声源——这正是定位产液/产气层位的关键特征。
• 多相流动噪声：气泡破碎、段塞流冲击、油水乳化等在不同相态下呈现不同的频谱特征，为相态识别提供了依据。
• 声速传播特征：流体中的压力扰动以特定声速传播，通过追踪扰动"斑图"在时空图（waterfall plot）上的斜率，可反演流体速度与声速——这是"速度追踪/声速法"的物理基础。

因此，DAS 流量测量的本质，是从连续的时空声学场中，提取与流速/相态定量相关的特征量，再建立特征-流量的映射关系。这一映射既可以是基于物理的（声速、频带能量），也可以是数据驱动的（机器学习），第三章将展开。

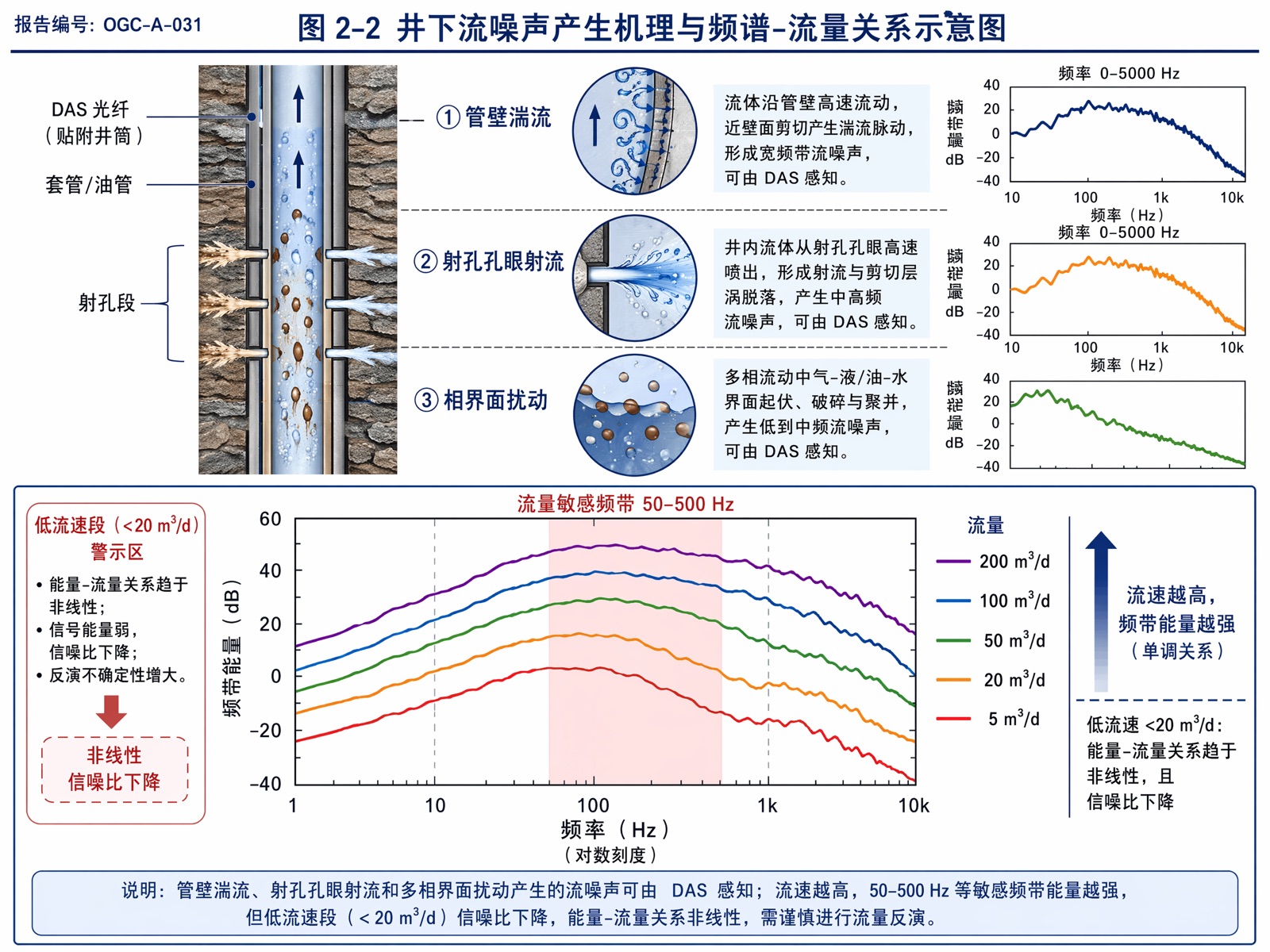

*图 2-2 井下流噪声产生机理与频谱-流量关系示意图*
