永久井下压力温度传感器可靠性研究

报告编号：OGC-A-032　｜　所属赛道：物探测井与数字油田 · 井下监测/传感集群 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考（限内部立项/选型/研发决策使用） 版本：V1.0 报告级别：A级深度专题

执行摘要

永久式井下压力温度传感器（Permanent Downhole Gauge，PDG）是智能完井、油藏动态监测与全生命周期井筒管理的"感官神经末梢"，其可靠性直接决定了井下数据链的连续性与决策价值。本报告在深度调研全球主流技术路线、失效机理、可靠性评价方法、竞争格局与国产化现状的基础上，形成以下核心判断：

核心结论一：可靠性瓶颈已从"传感元件"转移到"系统级"。 现代石英谐振式压力计的表头（gauge）本身年失效率已降至约2–3%，稳定性优于±1 psi/年，元件级技术相对成熟；但整套PDG系统（表头+馈通+电缆+连接器+井口穿越）的长期存活率仍不理想。以业界广为引用的壳牌（Shell）早期952套永久监测系统统计为例，五年存活率仅约69%，暴露出失效主要来自封装、馈通密封、电缆与连接器等"配套环节"而非敏感元件本身。可靠性提升的主战场在系统集成与封装工艺，而非单纯追求传感精度。

核心结论二：技术路线呈"石英主导、光纤崛起、MEMS补位"的三元格局。 石英晶体谐振式压力计凭借长期稳定性与高精度，占据高端HPHT永久监测的主流地位；光纤传感（FBG点式 + DAS/DTS分布式）凭借无井下电子器件、耐高温、抗电磁干扰、可分布式监测的天然优势，正在深井、超深井、高温地热井与CCS封存井监测场景快速渗透；硅压阻/MEMS则在中低温、成本敏感场景保有一席之地。三条路线并非互相取代，而是按温度、寿命、成本与监测维度分层共存。

核心结论三：市场稳健增长，国产替代处于"跟跑—并跑"的窗口期。 全球井下永久监测/井下传感相关市场规模约30–35亿美元量级，年复合增长率（CAGR）约8%左右，受智能完井渗透率提升、老油田精细化管理、深水与非常规开发、以及CCS/地热等新兴监测需求共同驱动。国际市场由斯伦贝谢（SLB）、贝克休斯（Baker Hughes）、哈里伯顿（Halliburton）、艾默生/罗克斯（Emerson/Roxar）等寡头主导；国产阵营（中海油服COSL、中石油/中石化测井、西安思坦等）在中低温常规井下监测已具备供货能力，但在200℃以上HPHT长寿命表头、气密馈通、抗氢光纤等"卡脖子"环节仍存在明显差距，正处于验证周期长但替代确定性高的战略窗口。

风险提示：高温可靠性天花板（电子器件与光纤氢致变暗）、国产表头长周期现场验证门槛、国际厂商技术与专利壁垒、以及单一市场规模有限导致的研发摊薄压力，是国产化推进需正视的四大核心风险。

行动建议速览： - 决策层——采取"石英保底、光纤卡位、MEMS补充"的三线并进技术布局；对HPHT高端表头以"引进消化+联合验证"为主，对光纤永久监测以"自主攻关+场景先行"抢占增量赛道。 - 技术层——将研发资源优先投向封装/馈通气密工艺、长期漂移校正算法、抗氢光纤与耐高温电子，而非单纯堆砌传感精度指标；建立本土加速寿命试验（ALT）与失效分析能力平台。 - 投资/供应链——关注国产气密馈通、井下连接器、耐高温电子元器件、特种光纤等配套环节的进口替代机会，这是决定整机可靠性的"隐形命门"。

01 · 调研背景与目标

1.1 调研缘起与问题意识

随着油气开发向深层、超深层、深水、高温高压（HPHT）及非常规储层持续推进，"打得成井"已不再是唯一挑战，"管得好井、看得清藏"成为提高采收率与降本增效的新焦点。智能完井系统、井下永久监测、油藏实时管理等技术的规模化应用，使井筒从一根被动的"生产通道"演变为一个持续产生数据的"井下物联网节点"。

在这一转变中，永久式井下压力温度传感器（PDG）扮演着不可替代的角色：它是唯一能够在井下长期（设计寿命通常5–25年）、实时、连续地捕获井底压力与温度动态的核心器件。井底压力/温度数据是油藏动态分析、试井解释、注采优化、举升诊断、水侵/气窜预警、以及CCS封存井完整性监测的第一手输入。一旦传感器失效，井下即陷入"数据盲区"，而对永久式监测系统而言，井下器件通常无法在不修井的前提下更换——修井作业动辄数百万至千万级成本，且伴随停产损失。

因此，可靠性（而非单纯的精度或成本）成为PDG技术的核心命题。业界一个长期的痛点在于：传感器在实验室与短期测试中表现优异，但一旦置于井下高温、高压、腐蚀性介质（H₂S/CO₂）、机械振动与长期热循环的严酷环境中，其长期存活率往往远低于预期。理解PDG的失效机理、评价其真实可靠性水平、并找到可靠性提升与国产化突破的路径，是本次调研的根本动因。

1.2 核心调研问题

本报告围绕以下关键问题展开：

• PDG有哪些主流技术路线？各自的物理原理、性能指标与可靠性特征如何？
• PDG在井下服役的主要失效模式是什么？失效究竟发生在哪些环节？
• 业界如何评价与预测PDG的可靠性与寿命？有哪些标准与方法？
• 全球竞争格局如何？主要厂商的产品谱系与技术优劣势怎样？
• 中国国产化现状如何？差距在哪里？突破路径是什么？
• 面向未来，PDG可靠性技术将向何处演进？企业应如何决策布局？

1.3 调研范围界定

• 技术对象：永久式（非可回收式）井下压力/温度传感器及其系统，涵盖石英谐振式、蓝宝石/硅压阻式、光纤（FBG点式与DAS/DTS分布式）、电容式等敏感元件路线，及其封装、馈通、电缆、井口穿越等配套系统。
• 应用场景：智能完井、油藏永久监测、注水/注气井监测、稠油热采监测，并延伸至CCS封存井、地热井等新兴监测场景。
• 地域范围：全球视野，以国际主流厂商为对标基准，重点分析中国国产化现状与差距。
• 时间视角：全时间轴，梳理从早期应变式压力计到当代智能井下监测的完整演进脉络，剖析现状，展望未来。

1.4 调研方法说明

本报告采用多源交叉验证的信息调研方法，综合运用学术论文（SPE/OnePetro、IEEE Sensors及相关期刊）、厂商官方技术资料与产品手册、行业市场研究报告、专利文献、行业媒体与标准文件（API、ISO、SPE），对技术原理、失效机理、可靠性方法、市场数据与竞争格局进行系统梳理与提炼。研究颗粒度覆盖宏观（市场与政策）、中观（技术路线与竞争格局）、微观（元件封装与失效机理）三个层次，力求定性判断与定量数据相互支撑。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

永久式井下压力温度传感器（PDG），简单说，是一套"永久安装在井下、长期不取出、持续把井底压力和温度实时传到地面"的测量系统。它与"电缆测试/存储式压力计"（临时下入、测完取出）的根本区别在于"永久"二字——一旦随完井管柱下入并固定在井下，通常伴随整口井的生命周期服役，中途不再取出。

一套完整的PDG系统通常包含四个部分：

• 敏感元件（表头/Gauge）：真正感受压力与温度的核心，把物理量转换为可测量的电信号或光信号。
• 井下电子与封装：为传感元件提供信号调理、温度补偿与保护，并将其与恶劣井下介质隔离（对光纤路线则无井下电子）。
• 井下电缆/光缆与馈通：将信号从井下传输至井口，馈通（feedthrough）是穿越封隔器、井口等密封界面的关键接口。
• 井口穿越与地面采集：信号穿出井口后由地面数据采集系统读取、存储与传输。

核心原理在于把"压力"这个物理量转换成一个可被精确测量的、随压力单调变化的物理效应，主要有以下几类转换机制：

• 谐振频率随压力变化（石英谐振式）：石英晶体在受压时其谐振频率发生可精确测量的变化，通过测频得到压力。这是精度与稳定性最高的路线。
• 应变/压阻效应（蓝宝石、硅压阻/MEMS）：受压膜片发生微小形变，引起应变敏感元件电阻变化，通过测量电阻/电桥输出得到压力。
• 光学波长/相位随压力变化（光纤FBG/干涉式）：光纤光栅在受压或受温时反射波长发生漂移，通过解调波长得到压力/温度；分布式光纤（DAS/DTS）则沿整根光纤连续测量声波/温度分布。

2.2 四大技术路线原理深度剖析

#### 2.2.1 石英晶体谐振式压力计（Quartz Crystal Resonator）

石英谐振式是高端永久监测的"黄金标准"。其原理是利用石英晶体的压电特性：晶体的机械谐振频率对施加的压力和温度高度敏感且具有极佳的重复性与长期稳定性。典型设计中，采用一片对压力敏感的谐振器和一片对温度敏感的参考谐振器，通过双频输出实现压力测量与温度补偿的解耦。

• 优势：分辨率极高（可达0.01 psi量级）、长期漂移小（优质产品可达±1 psi/年甚至更优）、迟滞小、重复性好。
• 局限：结构相对复杂、成本高；谐振频率对温度敏感，需高质量温度补偿；高温下石英材料与封装的长期稳定性面临挑战。
• 代表：斯伦贝谢旗下Quartzdyne是石英压力计的标志性供应商，其石英传感元件被广泛用于各厂商的永久监测系统。

#### 2.2.2 蓝宝石/硅压阻式（Sapphire / Silicon Piezoresistive）

该路线利用压阻效应：在蓝宝石基底（单晶Al₂O₃）或硅膜片上制作应变敏感电阻，受压时膜片形变导致电阻变化，通过惠斯通电桥输出电压信号。蓝宝石因其优异的机械强度、化学惰性与高温耐受性，被用于对抗腐蚀与高温有更高要求的场景；硅压阻/MEMS则以微机电工艺批量制造，成本更低、体积更小。

• 优势：结构相对简单、响应快、成本较石英低（尤其硅MEMS）；蓝宝石耐腐蚀、耐高温性能突出。
• 局限：长期稳定性与漂移控制通常不及石英；硅基器件在高温下的性能退化明显，纯硅路线在极端HPHT场景受限。

#### 2.2.3 光纤传感（FBG点式 + DAS/DTS分布式）

光纤传感是近二十年增长最快的路线，其革命性在于"井下无电子器件"。

• 光纤布拉格光栅（FBG）点式：在光纤上刻写光栅，其反射波长随压力/温度变化，通过地面解调仪读取波长偏移。可在一根光纤上串联多个光栅，实现准分布式多点监测。
• 分布式声波传感（DAS）与分布式温度传感（DTS）：利用光纤中瑞利/拉曼散射，将整根光纤变成连续的"传感阵列"，可沿井筒每隔米级获得声波（用于流量、产液剖面、地震监测）或温度（用于产出剖面、流体识别、井筒完整性）的连续分布，这是点式传感无法实现的维度。

• 优势：井下无有源电子器件（可靠性提升的根本性优势）、耐高温（光纤本身可耐300℃以上）、抗电磁干扰、可分布式连续监测、单缆多参数。
• 局限：氢致变暗（hydrogen darkening） 是光纤在井下的头号可靠性威胁——井下环境中的氢气渗入光纤，与掺杂物反应导致光衰减急剧上升，最终"致盲"；点式压力测量精度与长期稳定性通常不及顶级石英；解调设备成本较高。抗氢光纤（碳涂层、纯硅芯、特殊掺杂）是核心攻关方向。

#### 2.2.4 电容式（Capacitive）

利用受压膜片与固定电极间距变化引起电容变化来测量压力。在部分场景（尤其中低压、对温度稳定性要求高的场景）有应用，但在HPHT永久监测的主流高端市场中份额有限，此处不作展开。

2.3 技术路线性能对比

下表对四类主流技术路线的关键指标进行横向对比（数值为业界典型区间，具体产品有差异）：

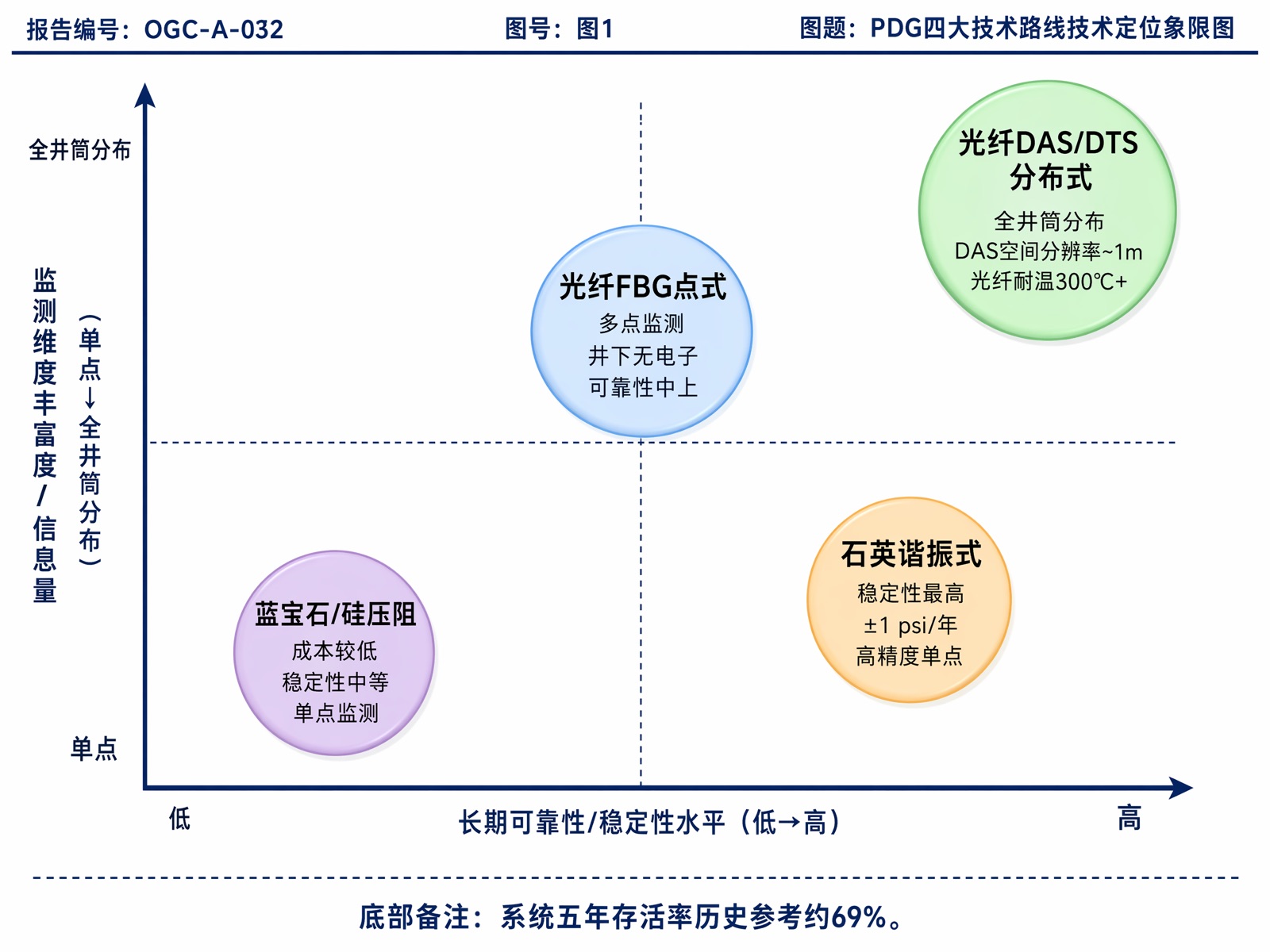

*图1 PDG四大技术路线技术定位象限图*

2.4 发展脉络与成熟度评估（全时间轴）

PDG技术的演进可划分为四个阶段：

• 第一阶段（1970s–1980s）· 电子应变式起步：早期永久监测采用应变式/电子式压力计，受限于井下电子器件的高温可靠性，寿命短、漂移大，永久监测尚属"试验性"应用。
• 第二阶段（1980s–2000s）· 石英晶体压力计成主流：石英谐振式压力计凭借突出的精度与稳定性，逐步成为永久监测的主流选择。这一阶段永久监测从"能测"走向"测得准"，但系统可靠性（尤其电缆、馈通、连接器）仍是制约规模化的瓶颈，业界积累了大量早期系统失效的经验教训。
• 第三阶段（2000s–2010s）· 光纤传感兴起：光纤传感技术走向成熟，DTS率先在稠油热采、产出剖面监测中规模应用，DAS随后在地震、流量、完整性监测中打开局面。"井下无电子"的理念为解决可靠性根本问题提供了新范式，抗氢光纤技术同步演进。
• 第四阶段（2010s–至今）· 智能井下监测与数据融合：PDG不再是孤立的压力/温度测点，而是融入智能完井、井下物联网与数字油田体系。传感器阵列、多参数融合、井下边缘计算、实时数据驱动的油藏管理成为新方向，可靠性要求也从"单器件长寿命"上升为"系统级高可用"。

成熟度评估：石英谐振式点监测技术成熟度最高（可视为成熟商用），光纤DTS/DAS处于成熟商用向规模普及过渡阶段，光纤点式压力监测与井下无线/耐超高温电子仍处于持续演进阶段。

2.5 国内外整体发展现状

国际上，PDG已形成完整的技术体系与产品谱系，主流厂商在HPHT高端表头、气密馈通、抗氢光纤、系统集成与现场服务方面构建了深厚壁垒，并以"传感器+智能完井+数据服务"的一体化模式绑定客户。国内方面，常规温压永久监测已实现国产化供货，中海油服、中石油/中石化测井系统、以及一批专业传感器企业具备中低温场景的产品能力；但在200℃以上长寿命石英表头、井下气密电气馈通、高可靠抗氢特种光纤及配套解调、以及长周期现场可靠性验证数据积累方面，与国际先进水平仍存在代际差距。
