钻头在地下拐来拐去，井斜和方位到底是怎么测出来的？

钻头往地下钻几千米，钻着钻着就不再是笔直往下了——现代井大多要拐弯，斜着走、横着走，最后精准扎进几千米深、可能只有几十米厚的那层油气里。可问题来了：钻头在地下看不见摸不着，你怎么知道此刻这口井到底歪了多少度、又是朝着哪个方向拐的？

总不能凭感觉钻。真正干活的，是一套藏在钻头上方那截钻具里的传感器。它靠的也不是透视眼，而是两样地球本身就一直在提供、且哪儿都跑不掉的东西——重力，和地磁。

一句话先给答案

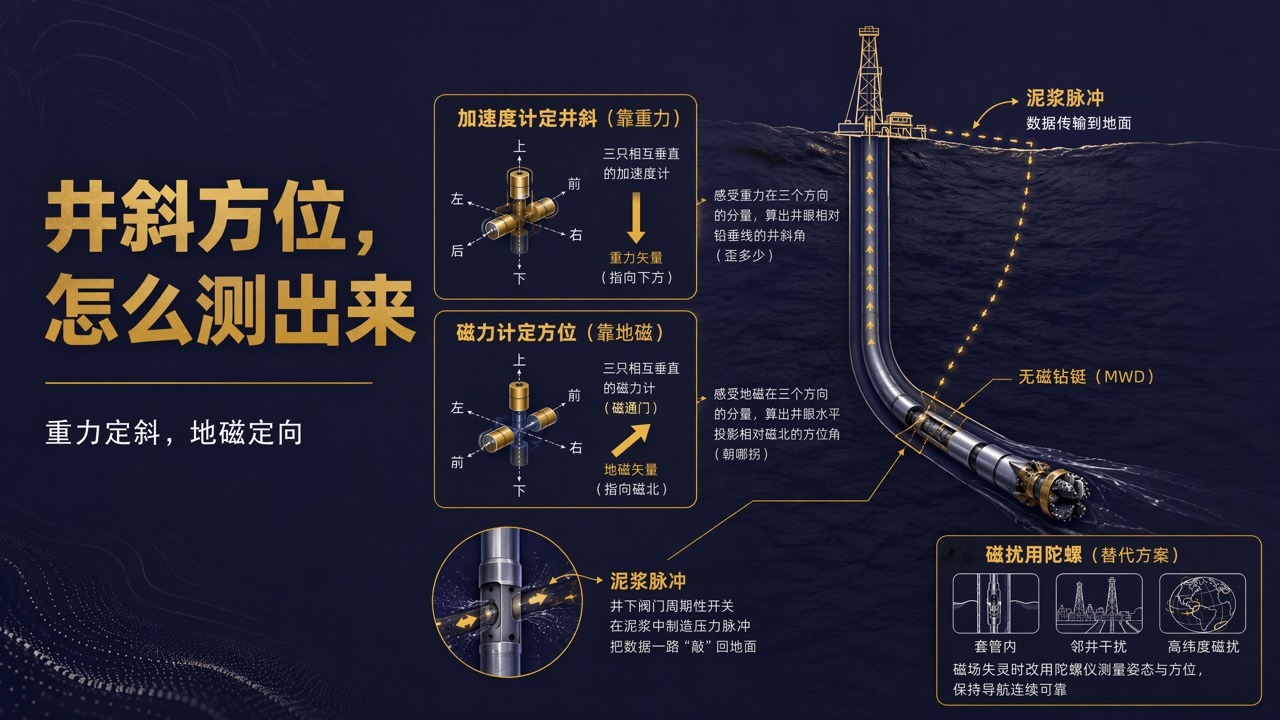

井"歪多少"，靠加速度计感受重力的方向算出来（这个角叫井斜角）；井"朝哪拐"，靠磁力计感受地磁的方向算出来（这个角叫井斜方位角）。这两组数据在钻进的同时就被测好，再用泥浆里的压力脉冲一路"敲"回地面。这套边钻边测的本事，行话叫随钻测量（MWD）。

记住这个分工就抓住了七成：加速度计管"歪不歪"，磁力计管"朝哪儿"。 一个盯着重力，一个盯着地磁，谁也替不了谁。

"歪多少"：让重力当铅垂线

先说井斜角。它量的是井眼这一小段，和"绝对竖直方向"之间差了多大的角——完全竖直就是零度，越躺平角度越大，横着走就接近直角。

麻烦在于，地下没有一根现成的竖直标尺。但有一样东西永远指着"正下方"，那就是重力。工程师在钻具里装了三只相互垂直的加速度计，分别感受重力在这三个方向上分到多少"劲儿"。井越歪，重力这股劲儿在三只加速度计上的分配就越不一样——就像你端着一杯水慢慢倾斜，水面始终水平，但杯壁受到的压力分布变了。仪器反过来一算这三个分量，就知道自己相对铅垂线到底偏了多少。这就是井斜角的由来，纯靠重力，不需要问地磁。

"朝哪拐"：让地磁当指南针

光知道歪多少还不够。井躺下去以后，它到底是朝北拐、朝东拐还是朝西南拐？这就得换一套"感官"——磁力计。

地球本身是个大磁体，地磁场无处不在、方向稳定，天然就是一根现成的指南针。于是钻具里又装了三只相互垂直的磁通门传感器（也就是磁力计），感受地磁场在各个方向上的分量；再借上面加速度计已经定好的"哪边是下、哪边是水平"，两套数据一联立，就能解算出井眼在水平面上的投影，正对着相对磁北的哪个方位。说白了：加速度计先把"上下"钉死，磁力计再在这个基准上把"东南西北"认出来。 这也是为什么两组传感器缺一不可。

顺带一提，把"歪多少、朝哪拐"这套地下定向真正做扎实、还要在拐弯时实时导航着钻——那已经是随钻测量与旋转导向的系统工程了。我们把这条技术链单独拆开讲过，文末有入口。

磁力计会"被骗"，这时候请出陀螺

这套"重力+地磁"的组合聪明，却有个软肋：磁力计认的是地磁，那凡是会扰乱磁场的东西，都能把它带偏。 所以这些传感器必须装在专门的无磁钻铤里，先躲开钻具本身的钢铁干扰。

可有些干扰躲不掉：井里下了钢套管（铁磁性）、旁边紧挨着邻井的套管、地层里本就含磁性矿物、又或者钻到高纬度地磁本身就不给力的地方——这些场合磁力计测出来的方位就不可信了。这时候就得请出另一位选手：陀螺仪。 它靠的是惯性和地球自转来定向，压根不理会地磁，因此在套管内测斜、防碰邻井、高纬度作业这些"磁力计失灵区"里挑大梁。选加速度计还是磁力计还是陀螺，本质是看现场哪种"参照物"最靠得住。

测好了，怎么"喊"上来？

最后一道坎：几千米深处测得再准，传不上来也白搭。随钻测量最经典的办法，是让井下的一个阀门有节奏地卡一下、松一下钻井液的流道，在泥浆里制造出一串压力脉冲——相当于用泥浆当电报线，一下一下把井斜、方位"敲"到地面，地面的压力传感器再把这串脉冲翻译回数字。

只是这条"泥浆电报"速度实在有限，钻得越深越费劲。所以业内一直在往更快的传输上使劲——电磁波遥测、乃至把导线直接埋进钻杆的有线钻杆——这也正是"随钻测量与高速遥测"这条技术线真正在较劲的地方：既要测得准，更要传得快。

说到底

你看，从"钻头在地下歪没歪、朝哪拐"这么个朴素问题往下捋，捋出来的是一整套本事：用重力和地磁给看不见的钻头当眼睛，用陀螺补上磁场失灵的盲区，再用泥浆脉冲把答案一路喊回地面。 井斜和方位只是随钻测量最基础的两个数，它背后连着的是定向井、水平井能不能精准中靶，是这口几千万的井到底钻得值不值。

测得准，方位对，才谈得上钻得巧。
