地下几千米有没有油，全靠这三条曲线"读"出来

打一口油井，动辄往下钻几千米。可井底那点岩层，谁也看不见、摸不着——凭什么说这一段是砂岩、那一段藏了油、再往下又冒了水？

靠的不是运气，是测井：把仪器顺着井筒放下去，一路测岩层的各种物理性质，画成一条条曲线拉回地面。这些曲线，就是地层的"体检报告"。今天先认最基础的三条：自然伽马、电阻率、声波——它们各测一样东西，合起来能把"哪儿是储层、里面装的是油是气还是水"给读明白。

一句话先给答案

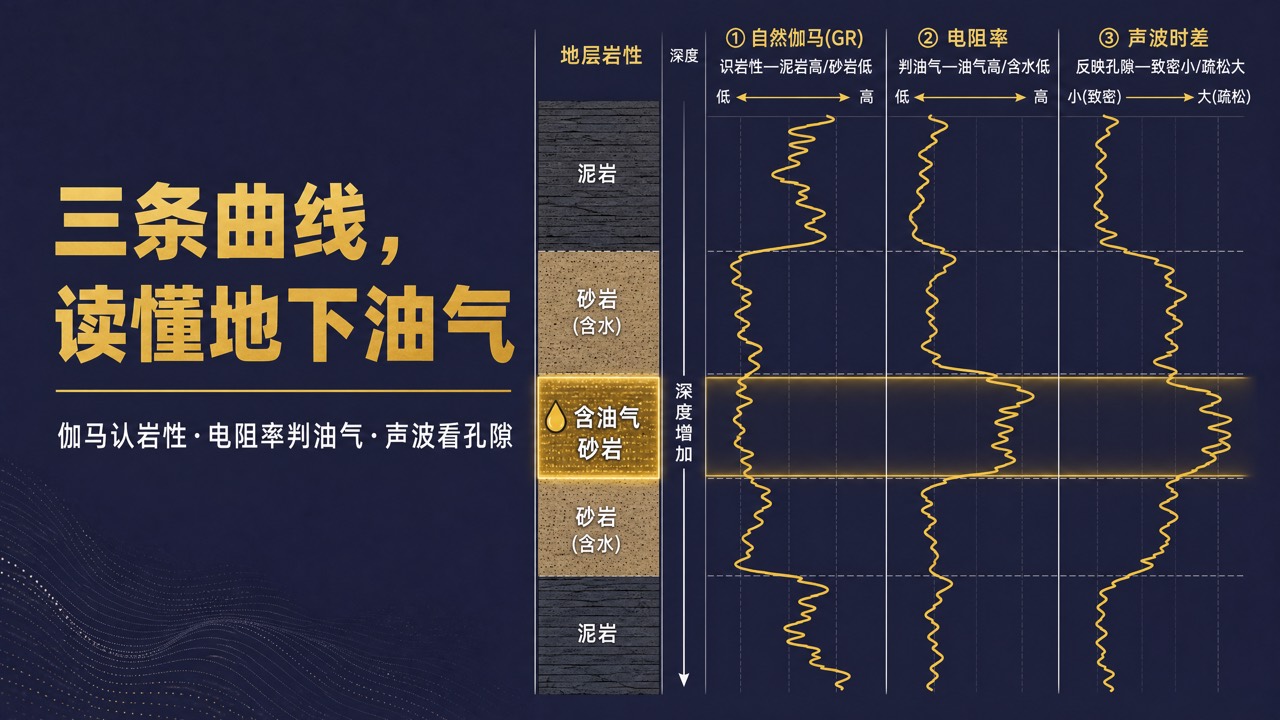

三条基础曲线，各管一摊活：自然伽马认"这是什么岩石"、电阻率判"里面是油气还是水"、声波看"岩石里的窟窿多不多、能不能存住油"。一层地层好不好，基本就是这三条曲线一起会诊出来的。

第一条·自然伽马：给岩石验"身份"

它测的是地层天然的放射性。 岩石里或多或少含点放射性元素——铀、钍、钾。关键规律在这儿：泥岩（黏土）特别爱"吸"这些放射性物质，砂岩、石灰岩就吸得少。 所以泥质越多，伽马值越高；越是干净的砂岩，值越低。

于是这条曲线成了岩石的"身份证"：曲线往高处跳，多半是泥岩；往低处走，大概率是砂岩。而油气通常藏在砂岩这类储层里，先靠伽马把砂岩挑出来，等于圈定了找油的"候选区"。它还有个好处——基本不受岩石里装的是油是水影响，认岩性时不容易被带偏。（当然也有例外：某些含钾长石、凝灰质的砂岩自己就"放射"得厉害，伽马值偏高，这时得结合别的曲线一起看，别一根筋。）

第二条·电阻率：油气和水，导电性出卖了它们

它测的是岩石导不导电。 这条最有意思，因为油、气、水的"电性"天差地别：油和天然气几乎不导电，是"绝缘"的；而地层水里溶了盐，离子一堆，导电特别顺畅。

规律就顺出来了：同样一层砂岩，孔隙里装满油气，电流过不去，电阻率就高；换成装了水，电流一路畅通，电阻率就低。所以在挑出来的砂岩里，再找电阻率明显偏高的那几段——那就是油气层的重点嫌疑对象。行话讲得直白：先找砂岩，再在砂岩里找高电阻，八九不离十就是油气层。（也有"低阻油层"这种狡猾角色，颗粒细、泥质多，油层电阻率被压得跟水层差不多，得靠更细的方法拆穿，这里先按下不表。）

第三条·声波：听一声，就知道岩石"实不实"

它测的是声波穿过岩石要花多久，行话叫"声波时差"。 道理和敲西瓜一个逻辑：岩石越致密结实，声音跑得越快、用时越短；岩石越疏松、里头孔隙窟窿越多，声音跑得越慢、用时越长。

而孔隙，恰恰就是储层用来"装油"的空间。所以声波时差越大，往往意味着孔隙度越高、储油的本事越强——地质上还真有专门的公式，能拿声波时差直接估算孔隙度。碰上含气层或者裂缝带，声波还会"急刹车"般地突然跳大（叫"周波跳跃"），成了识别气层的一个信号。

说到底

你看，三条曲线连起来读，就是一套完整的"破案"流程：自然伽马圈出砂岩储层，电阻率判断里面是油气还是水，声波估出孔隙大不大、存得住存不住。 一层地层值不值得动手，答案就藏在这三条线的高低起伏里。

当然，真实的油藏远比三条曲线复杂——多条曲线怎么组合、怎么用岩石物理模型把"电性、声性"翻译成"含油饱和度、孔隙度"这些真金白银的参数，才是测井解释里真正的硬功夫。入门先把这三条读顺，后面的门就好推了。
