岩石里的水，哪些抓得死、哪些能流走？核磁共振测井一测便知

上一层井,自然伽马那条曲线帮我们分清了砂和泥——哪段是能藏油的砂岩,哪段是死盖着的泥岩。可就算认准了砂岩,老板还会追一句更要命的问题:这层砂岩里到底装了多少东西?装的这些,又有多少是能抽上来卖钱的?

分清岩性只是第一步。真正决定"这口井值不值得打"的,是孔隙里那点流体——它有多少、又有多少是"抓得死、抽不动"的死水,多少是能顺着管子跑出来的活油活气。要把这两件事一次量清楚,靠的是井下一件很"物理"的家伙:核磁共振测井(NMR)。

一句话先给答案

核磁共振测井,数的不是岩石本身,而是躲在孔隙流体里的氢原子核(质子)。给地层加一个磁场,让这些质子"排好队",再撤掉信号听它们"回话"——回话越响,说明孔隙里的流体越多。更妙的是,它几乎不理会你这块岩石是砂是灰,能直接量出真正有效的孔隙度,还能把"死水"和"活油"分开。

它为什么"只数流体,不看岩石"?

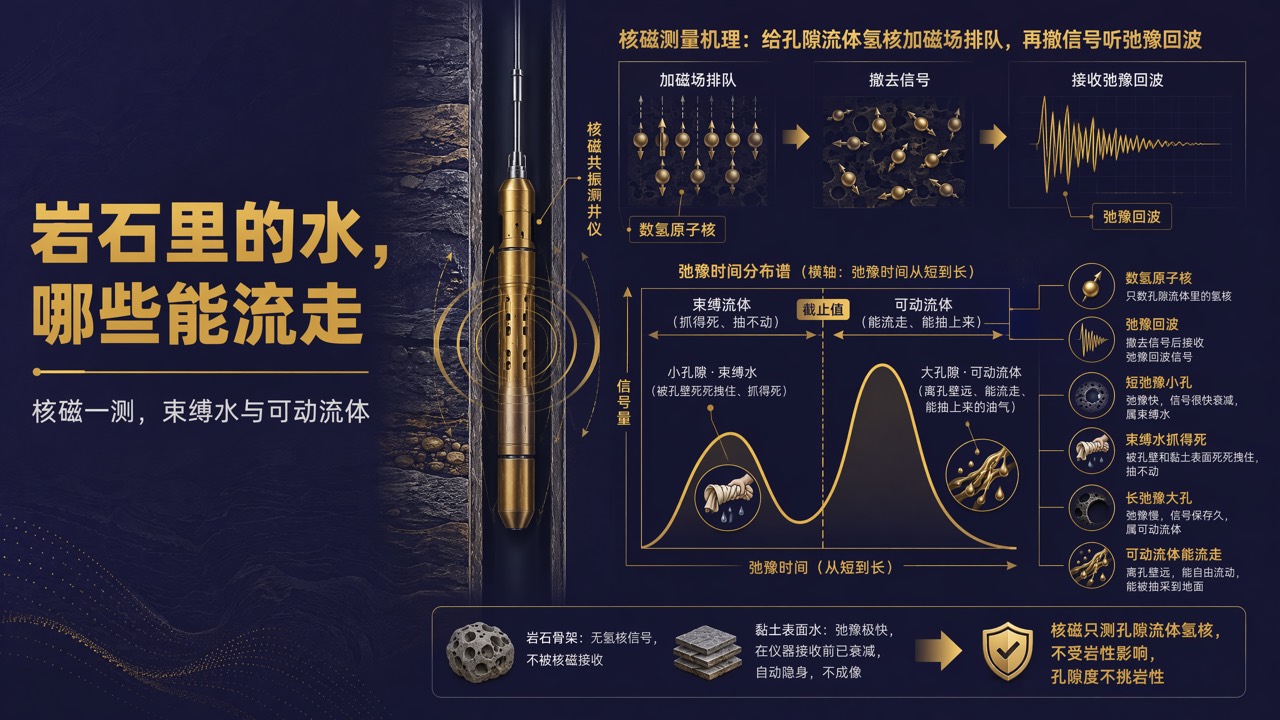

先说清楚,这里的"核磁共振"和医院里给人做的 MRI 是同一套物理——氢原子核就是一根根极小的"磁针"。加上外磁场,这些磁针会顺着磁场方向排队;信号一撤,它们又慢慢乱回原样,这个"慢慢回神"的过程,行话叫弛豫,仪器听的就是这段弛豫回波。

关键的巧劲在这:岩石骨架和黏土本身也含氢,但它们的弛豫快得离谱,信号还没等仪器接住就衰减没了。 等仪器真正开始"听"的时候,响的只剩下孔隙流体里的氢核。于是石英砂也好、石灰岩也好,骨架那部分等于自动"隐身"——这正是核磁孔隙度几乎不受岩性影响、比很多常规方法更硬气的原因。 别的测孔隙度的法子,常常要先猜准是什么岩石、代进对应的骨架参数才准;核磁这条,直接跳过了这道猜谜。

核心机理:回话的"快慢",藏着孔隙的"大小"

真正的精华,是弛豫回波不只有"响不响",还有"回话多快"——这个快慢用一个叫 T2(横向弛豫时间) 的量来刻画,把地层里千千万万个孔隙的 T2 排开,就成了一条 T2 分布谱。而这条谱,悄悄画出了孔隙的大小:

• T2 短(回话快)→ 小孔隙。 孔越小,内壁离流体越近,那点水被孔壁死死"贴住、拽住",跑不动——对应的正是束缚水。像一块拧不干的抹布,水攥在纤维缝里,你倒不出来。
• T2 长(回话慢)→ 大孔隙。 大孔里的流体离孔壁远、受束缚小,状态接近"自由身",能顺畅流动——对应的就是可动流体,能抽上来的油和气,主要藏在这。

这个对应关系是核磁解释的命根子,千万不能记反:短 T2 是小孔、是抓得死的束缚水;长 T2 是大孔、是能流走的活流体。在这条谱上卡一个截止值,左边归为束缚流体、右边归为可动流体——一块岩石能出多少油的底子,就这么被划了出来。(这个截止值不是一套数字走天下,砂泥岩和碳酸盐岩各有各的经验值,还常要靠岩心实验现场标定。)

从一条谱,能榨出多少信息

看懂了 T2 谱,核磁测井就成了储层评价里少有的"多面手":整条谱的面积,给出不挑岩性的有效孔隙度;截止值一刀,分出束缚水与可动流体——这口井打完能不能出油、含水会不会太高,先有了预判;再顺着孔隙大小和可动流体的比例,还能进一步估算渗透率(流体在地层里跑得顺不顺),甚至配合多次测量去识别孔隙里到底是油、是气还是水。一条曲线,把"能装多少、能流多少、流得快不快"几乎串了个遍。

当然,它也不是万能钥匙。油、气、水的氢核信号会互相交叠,单靠一维 T2 谱区分油气水常常力不从心,得请出二维核磁、再拉上电阻率、密度、中子等曲线一起会诊——这也正是测井解释真正的功夫所在:没有哪条曲线能单打独斗定乾坤,把多条曲线拼成一套自洽的岩石物理模型,才是把地下"看准"的底层能力。

说到底

从"数氢原子"这个听着有点玄的物理,一路捋下来,核磁共振测井干的其实是件特别实在的事:隔着几千米岩层,不用管它是砂是灰,直接把孔隙里的流体量清楚,还替你把抽得动的和抽不动的分开。 自然伽马告诉你"这是砂还是泥",核磁接着告诉你"这砂里到底有没有货、货能不能取出来"——这两步接上,才是一口井从"看得见"到"算得清"的完整链条。

看得清流体,才敢下钻头。
