成像测井能看见裂缝吗？井壁拍成照片，裂缝现出一条正弦线

一口井打到几千米深的致密灰岩，老板最爱追的一个问题是：这层岩石里，有没有裂缝？

这问题一点都不多余。对致密、低渗的储层来说，裂缝往往是油气跑动的"高速路"——没有缝，再厚的油层也抽不出多少东西。可它也是把双刃剑：油气能顺缝流进井筒，你打进去的钻井液也可能顺缝全漏光，或者让底下的水抄近道窜上来把油层淹了。所以"有没有缝、缝往哪走、是死缝还是活缝"，是这口井值不值得继续砸钱的关键一票。

麻烦在于，常规的电阻率、声波曲线，顶多给你一个"这段地层像是有缝"的模糊线索，却说不清缝长什么样、朝哪个方向斜。要真正把缝看清楚，得给几千米下的井壁拍一张高清照片——这就是成像测井干的活。

一句话先给答案

成像测井，就是让仪器贴着井壁转一圈、扫一遍，把原本是个圆筒的井壁"剪开摊平"成一张平面图像。裂缝、层理、溶孔、崩落，全都清清楚楚印在这张图上。所以那个问题的答案很干脆：能看见，而且看得相当清楚——裂缝在图上会现出一条特征极强的正弦曲线。

它主要有两条技术路线：一条靠"电"，一条靠"声"。

电成像：给井壁一圈量电阻率

电成像（业内熟悉的 FMI 就是这一类）靠的是一身"纽扣"。仪器有几片可以张开、紧紧贴向井壁的极板，极板上密密麻麻排着一整列微小的电极——就是俗称的纽扣电极阵列。它们贴着井壁一路往上拉，逐点测量井壁一圈的微电阻率，再把这千千万万个电阻率读数换算成灰度或彩色，拼成一张井壁图像。

规矩很简单：电阻率低的地方画得暗，电阻率高的地方画得亮。 裂缝的妙处就在这里——一条张开的缝，缝里灌满了导电的钻井液，电阻率一下子低下去，在图上就显出一条醒目的暗色曲线；反过来，一条早被方解石之类矿物结晶填死的"死缝"，本身不导电、电阻率高，就画成一条亮色的线。于是光看这条线的明暗，就能先掂量出这条缝到底是能过油的"活缝"，还是已经堵死的"死缝"。

声成像：让超声波去"摸"井壁

另一条路是声成像。仪器上装一个会旋转的超声换能器，一边转一边朝井壁发出超声脉冲，再老老实实收回来两样东西：反射波的幅度和走时。

道理和拿手电照墙、听回声差不多：井壁平整结实的地方，超声"啪"地弹回来，幅度强、走时短；可一旦碰上张开的裂缝、或者井壁被压垮塌掉的崩落带，那块地方坑坑洼洼、又比别处更大更空，超声打上去要么散掉要么迟迟才回来——于是反射弱、走时长，在图上就是一道暗痕。声成像的好处是不挑泥浆、还能把整个井壁一圈都"摸"个遍，和电成像各有各的擅长，实战里常常两条一起上。

核心机理：一条正弦线，读出裂缝的"产状"

不管是电的还是声的，为什么裂缝到了图上，偏偏是一条正弦曲线？

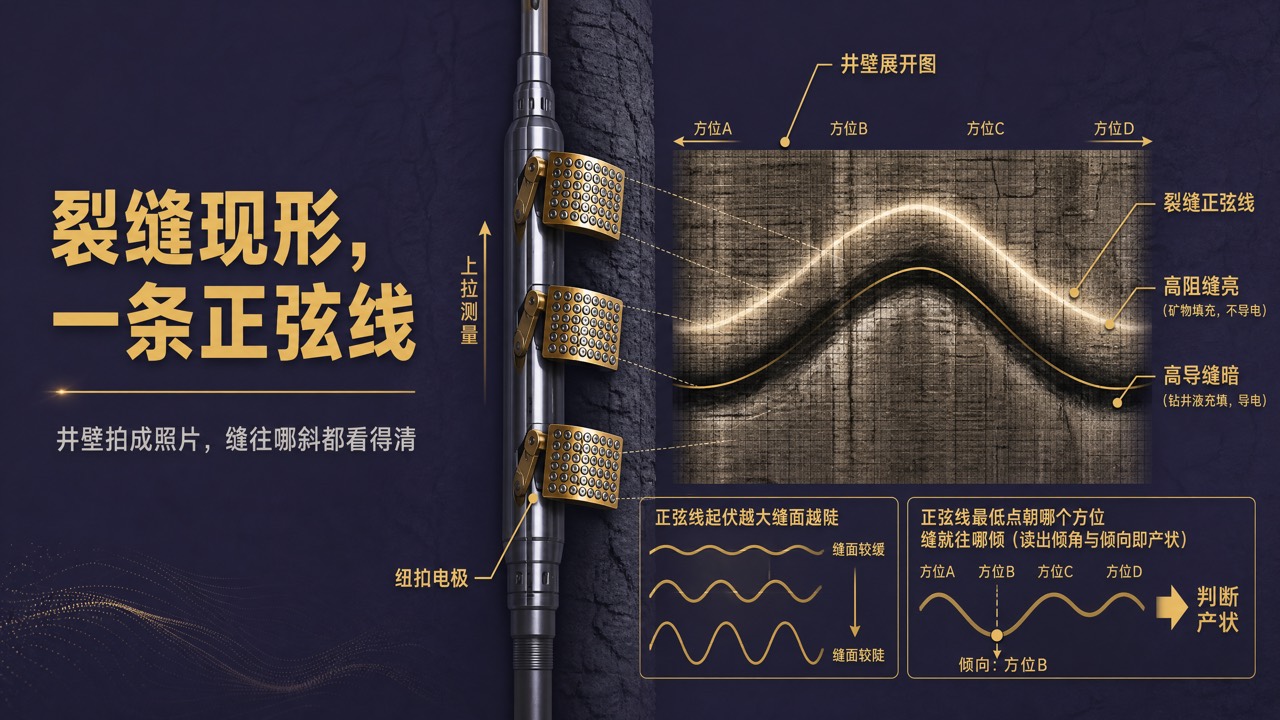

关键在几何。裂缝是地层里一个近乎平直的斜面，它和竖直的井筒是斜着相交的。你把圆筒一样的井壁沿某个固定方向"剪开、摊平"成一张平面图时，这个斜面与井壁的交线，就自然被拉成了一条正弦波——缝面越陡，这条正弦线起伏得越厉害；正弦线最低点朝哪个方位，缝就往哪个方向倾。 于是一条弯弯扭扭的线，同时把裂缝的倾角和倾向（行话叫"产状"）都写在了脸上。

能被这么读出来的，远不止裂缝。层理面、地层界面同样斜切井筒，在图上也是一条条正弦线，顺手就把地层倾角量了出来；圆滚滚的溶蚀孔洞，则是一片暗色的斑点。更值钱的一手是：井壁被地应力压垮、对称塌出来的崩落带，方向并不随机——顺着它的方位反推，就能判断地下最大水平地应力朝哪走，这对后面怎么布井、怎么压裂，是实打实的关键情报。你看，把一张井壁图像读透，靠的从来不是某一条曲线单打独斗，而是把成像、常规曲线和岩心拼成一套自洽的岩石物理认识——这正是测井解释真正的功夫所在。

说到底

成像测井当然不是万能的照妖镜：它有分辨率的下限，比头发丝还细的微缝、或被矿物填得严严实实的缝，可能就在图上"隐身"；水基和油基泥浆还各有各的专用仪器，选错了照样拍不清。但在"隔着几千米看清一条裂缝"这件事上，它依然是目前最拿得出手的一招——把看不见摸不着的地下裂缝，变成一张能量、能读、能存档的图像。

常规曲线告诉你"这段地层可能有缝"，成像测井接着告诉你"缝在哪、多陡、往哪走、是死是活"。这两步接上，一口井的裂缝家底，才算真正看明白。

看得清裂缝，才敢定这口井的命。
