声音在地下跑得快还是慢？这点时差，能读出孔隙、软硬和油气

前几层井,自然伽马帮我们分清了砂和泥,核磁共振又把孔隙里的流体量了个清楚——能装多少、能流多少,心里有底了。可真到了要不要动手打、怎么打这一步,老板往往还会再逼一句更硬核的问题:这层岩石到底硬不硬?脆不脆?能不能压得开?井壁会不会塌?

这些问题,单靠"有没有货"答不上来。它问的是岩石的力学脾气——而要隔着几千米把地下岩石的软硬摸清楚,靠的是测井里资格最老、也最"接地气"的一位:声波测井(声测井)。它干的事说穿了朴素得很:往地层里发一声"喊",再掐表算这声喊穿过一段岩石花了多久。

一句话先给答案

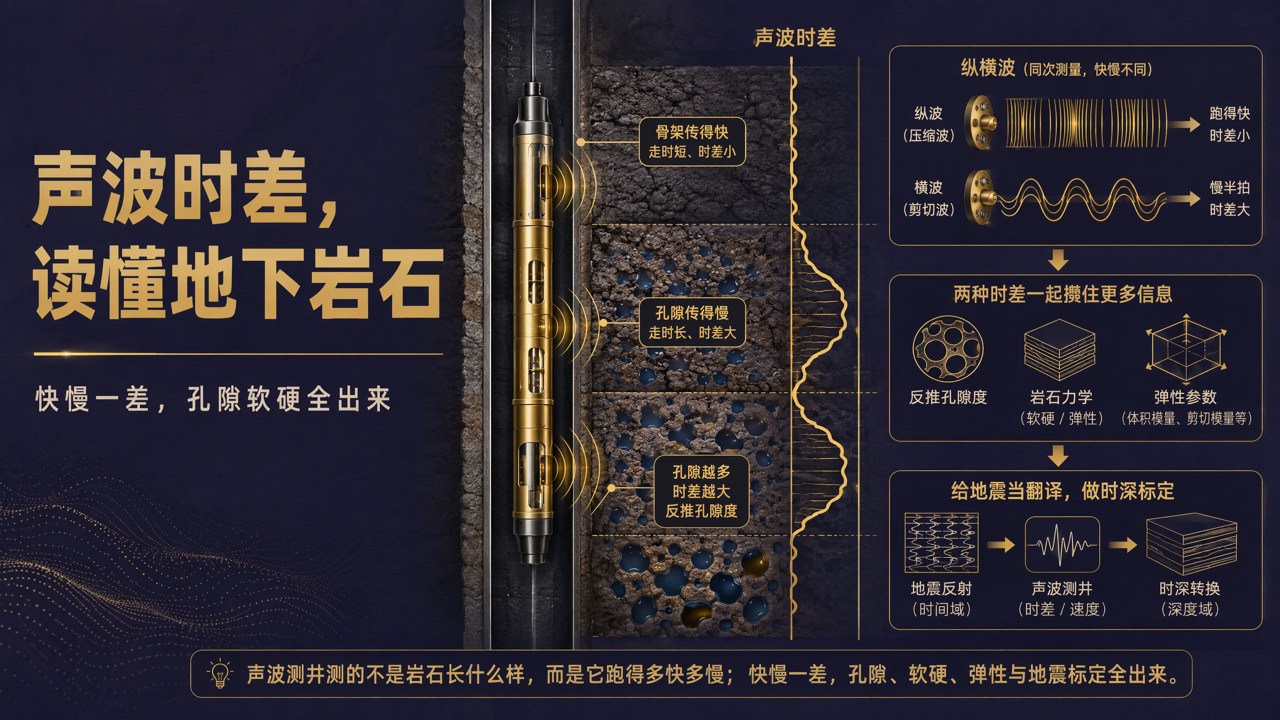

声波测井测的,不是岩石长什么样,而是声波在地层里跑得有多快、有多慢。仪器发出声波,记下它穿过单位长度岩层要花的时间——这个"每跑一段路耗多少时间"的量,行话叫声波时差(慢度)。跑得快说明岩石致密、骨架实;跑得慢说明里头孔隙多、软塌塌。就靠这一快一慢的时间差,孔隙度、岩石软硬、甚至孔里装的是油是气,都能顺藤摸出来。

它为什么"快慢就能反映孔隙"?

道理和敲西瓜有点像:实心的敲着"梆梆"脆,声音走得利索;空心的就发闷、发飘。声波在地下也是这个理——声波在坚硬的岩石骨架(石英、方解石这些矿物)里传播得飞快,可一旦碰上孔隙里的流体(水、油、气),就明显慢下来。 于是同样一段岩层,孔隙越多、流体占的地方越大,声波磨蹭的时间就越长,时差就越大。

把这层关系倒过来用,就成了算孔隙度的经典办法:声波穿过一段岩石的总时间,约等于"走骨架那部分的时间"加上"走孔隙流体那部分的时间"两笔账加起来——这就是测井里用了大半个世纪的时间平均方程(Wyllie方程)。时差里超出纯骨架的那一截,基本就是孔隙"贡献"的。(当然这法子也有脾气:碰上含气层,气让声波慢得格外夸张,算出来的孔隙度会偏大,得留个心眼。)

一个时差,能榨出多少东西

声波测井真正的厉害,是它不止会发一种声、也不止听一个数。仪器发出的声波里,既有跑得最快的纵波(压缩波),也有慢半拍的横波(剪切波);把这两个时差一起攥在手里,能榨出的信息远不止孔隙度:

• 算岩石的软硬和脆弹。 纵波、横波的速度,直接和岩石的弹性模量、泊松比这些力学参数挂钩。这一步是压裂设计的命根子——岩石多硬、朝哪个方向的地应力更大、压开的裂缝会往哪窜、该在哪一段射孔,很大程度上就靠声波反演出来的力学参数来判。
• 帮着认岩性、探异常压力。 不同岩石的时差有各自的"脾气区间",配合别的曲线能辅助判岩性;时差要是反常地偏大,还可能是地层异常高压的信号,对钻井安全是提前预警。
• 给地震当"翻译"。 地面地震测得的是时间,钻井要的是深度。声波测井测出的速度,正好把地震的"时间"翻译成"深度"(时深转换),还能合成一条合成地震记录去和地震剖面对齐——地下几千米的构造图能对得准,声波在中间当了桥。
• 连固井好不好都管。 声波不光走地层,还走套管和水泥。声波幅度衰减得快不快,能反映水泥和套管、地层贴得牢不牢——固井质量评价(声幅/CBL)用的也是这套声学原理。

它也不是一张嘴说了算

话说回来,声波再全能,一条曲线也扛不起整个判断。含油、含气、含水都会让声波变慢,单看纵波时差,常常分不清到底慢在孔多还是慢在含了气;要把油气水掰扯清楚,得请横纵波速度比、电阻率、密度、中子一起会诊。这恰恰是测井解释真正的功夫:没有哪条曲线能单枪匹马定乾坤,把声波、电阻率、核磁、密度这些拼成一套自洽的岩石物理模型,才是把地下"看准、算准"的底层能力。 声波给的是力学和孔隙这一维,拼进整张模型里,它才真正值钱。

说到底

从"往地下喊一声、掐表算它跑多久"这么土的一件事出发,声波测井其实回答了钻井里最实在的几个问题:这层岩石多软多硬、孔隙有多少、压不压得开、井会不会塌,连地震图和固井质量都替你捎带看了。自然伽马告诉你这是砂是泥,核磁告诉你孔里有没有货,声波再补上一句——这块石头的力气和脾气,我摸清了。

摸清了岩石的软硬,才敢定压裂的方案。
