不用炸药，一辆车压着地面抖一抖，就把地下几千米看穿了

要摸清地下几千米有没有油、有没有气，得先给地球做一次"B超"：往地里送一记震动，让它一层层往下传，碰到岩层分界面再弹回来，地面上的检波器接住这些回波，就能反推出地下长什么样。这套活儿，叫地震勘探。

送震动最直接的办法，是埋炸药、点炮——一声闷响，能量哐地砸进地下。几十年里，野外队就是这么干的。可炸药这东西，运输要审批、保管有风险，一炮下去把地表也炸得坑坑洼洼，进了城镇、农田、戈壁，处处受限。于是工程师琢磨出一个更斯文的替代品：一辆车，把一块大铁板往地上一压，让它按设计好的节奏"抖"，照样能把地震波抖进地下。 这就是可控震源车。

一句话先给答案

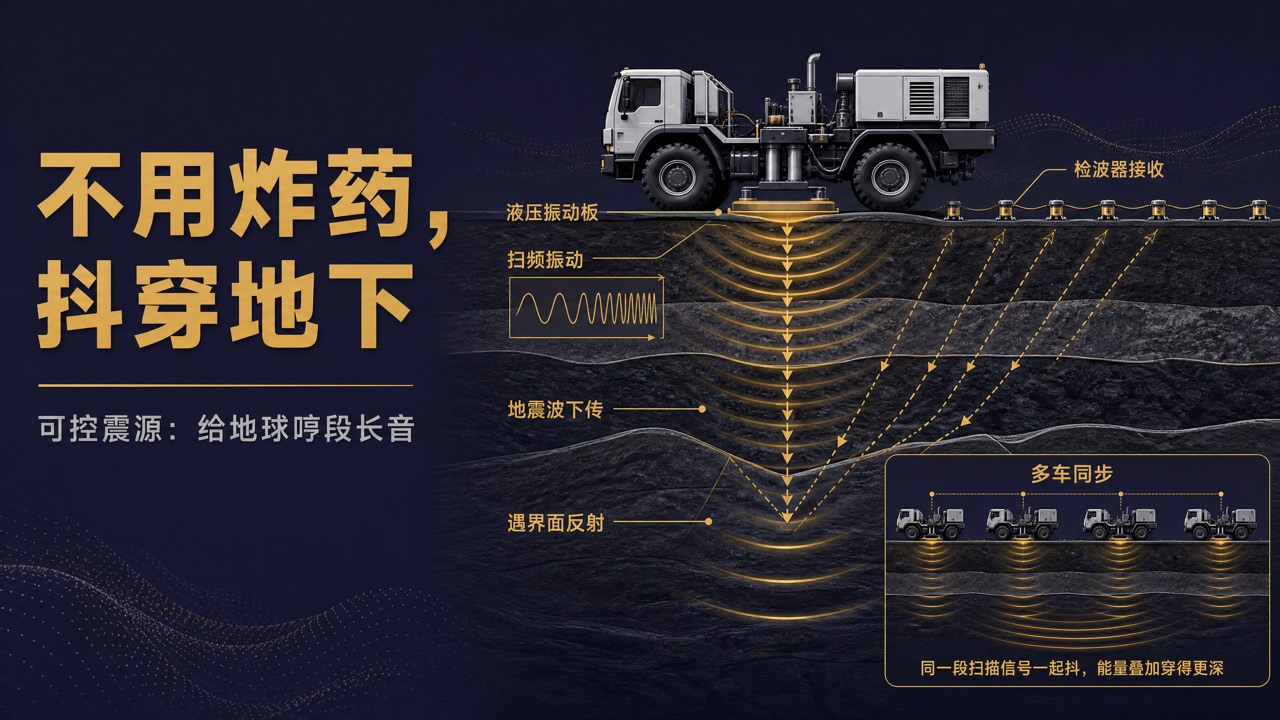

可控震源，说白了就是让一块液压驱动的振动板贴住地面，按一段事先编好的"频率乐谱"连续振动，把地震波一点点"唱"进地下。 炸药是"啪"地一锤子买卖，可控震源是"嗡——"地拉一段长音；能量不靠瞬间猛，而是靠时间攒。行话叫它 Vibroseis，一种非破坏性震源——地震信号的频率、时长、力度全都能人为控制，这也正是"可控"二字的来历。

那段"乐谱"，是从低到高的一声长啸

可控震源振动板发出的，不是随便乱抖，而是一段有讲究的正弦信号——扫描信号（sweep）。

你可以把它想成一声拉得很长的口哨：从低音开始，频率随时间稳稳地一路往上爬到高音（这叫升频扫描，反过来也能降频）。整段口哨可以持续好几秒甚至十几秒，比一炮的瞬间长得多。为什么要拉这么长？因为能量 = 力度 × 时间——瞬间使不出炸药那么大的猛劲，那就用时间来补，把能量摊在一段连续振动里，稳稳地送下去。这段扫描的起止频率、时长，都是工程师照着勘探目标提前设计好的。

一辆车劲不够？那就"多车合唱"

一块振动板的力气终归有限。野外真正的打法，是好几台可控震源车排开、同一段扫描信号一起抖——像一支合唱团齐声发力，能量叠加起来，就够穿透更深的地层。

更进一步，还能让分散在不同点位的多台车同步激发、错开一点节奏同时开工，采集效率成倍往上翻。这也是它悄悄碾压炸药的地方：炸药得一炮一炮来，可控震源却能"多机协同"，把一大片工区快速扫完。

!OGC-B-030 主视觉配图

抖回来的是一锅乱炖，靠"相关"把菜捞出来

麻烦来了。炸药那一炮又短又脆，回波清清楚楚。可可控震源抖的是一段长达十几秒的连续信号——它还没抖完，浅层的回波就已经跑回来了，和深层的、和还在往下走的信号搅成一团，检波器接住的原始记录，活像一锅谁也认不出的乱炖，根本没法直接读。

破解的钥匙，叫相关处理（互相关）。原理其实很聪明：既然我们知道当初送下去的那段"乐谱"长什么样，就拿它当尺子，去和这锅乱炖逐段比对——凡是和"乐谱"对得上的片段，就是真回波，被压缩成一个又尖又利的脉冲；对不上的环境噪声，则被大幅压掉。这一步专业上叫脉冲压缩，思路和雷达是一家的。乱炖经它一处理，立刻还原成一张干净、类似炸药那样的清晰记录，还顺带把信噪比提了上去。可以说，可控震源真正的看家本领，一半在"怎么抖"，另一半就在这套"怎么读"上。

比炸药强在哪：可控、安全、还环保

把上面几点连起来，它的优势就很清楚了：

可控：频率、力度、时长都能编程设定，想探浅探深、想避开干扰，调参数就行，不像炸药"炸了才知道"。
安全：全程没有炸药，省掉了运输、保管、爆破那一长串风险。
环保：振动板压地面，不炸坑、不毁表层，城镇、农田、戈壁沙漠这些炸药进不去的地方，它都能干活。
高效：多车协同、同步激发，一大片工区扫得又快又均匀。

正因如此，如今国际上绝大多数陆上地震勘探，主力震源早已是可控震源，仍在大量用炸药的国家已是极少数——环保与安全，是这场替换背后最硬的两条理由。

说到底

可控震源最聪明的地方，就一句话：把"给地球送一记猛击"，换成了"给地球哼一段可控的长音"。 不炸、不毁、可编程、能协同，再靠相关处理把长音还原成清晰回波——一辆看着笨重的大车，就这么把地下几千米安安静静地"看"了个通透。

而这块振动板抖得准不准、那套相关处理算得精不精，直接决定了我们能把地下看得多清。这里头的门道——从高精度震源装备到信号处理算法，尤其是它们的国产化这条路——我们专门整理了一份报告。

一辆不起眼的抖动车，值得被讲清楚。
