AVO分析：从地震波振幅的变化，看地下藏没藏气

打井动辄几千米、上亿的投入，最怕打下去发现是口"干井"。所以钻头没下地之前，物探人特别想提前弄明白一件事：这套地层里，到底有没有油气、尤其有没有气？ 地震勘探能给地下拍出一张张剖面图，可光看构造、看层位，未必分得清一个"亮点"下面是气还是普通岩石。有没有办法，让地震数据自己"招供"含没含气？ 有一种专门盯着反射波振幅做文章的技术，干的就是这件事，它叫 AVO 分析。

一句话先给答案

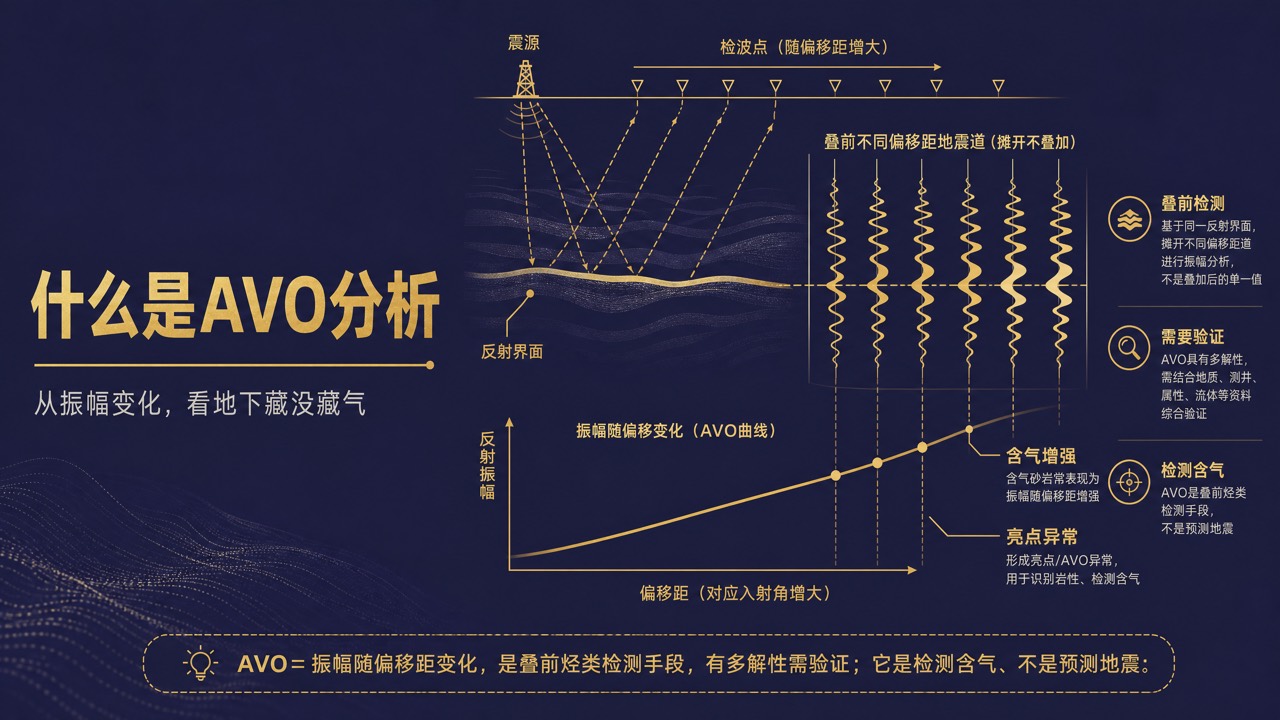

AVO 是 Amplitude Versus Offset（振幅随偏移距变化）的缩写。它干的活儿，是盯住同一个地下反射界面，看这个界面的地震反射振幅，怎样随着炮检距（偏移距，也对应地震波的入射角）增大而变化——再从这条"振幅随偏移距变化的规律"里，反推界面上下是什么岩性、含不含流体，尤其含不含气。说白了，老办法多半只用叠加后的一个振幅值，AVO 偏不叠加，它把叠加前（叠前）不同偏移距的道都摊开，一道道去读振幅的变化趋势。之所以能这么读，是因为一条物理规律：反射界面的反射系数，本来就随入射角变化，而不同岩性、不同流体的界面，这个"随角度变化"的方式很不一样。

它是怎么"看"出含气的

!OGC-B-036 封面

关键在于地下岩石有个叫泊松比的弹性性质，而岩石一旦含气，泊松比会明显降低。泊松比一变，反射系数随入射角变化的"脾气"就跟着变。最经典的一种情形是：一套被泥岩包着的低阻抗含气砂岩，它的顶界面在近道（小偏移距、小入射角）本就是个负反射，随着偏移距增大、入射角变大，反射振幅不但不衰减，反而越来越强——在剖面上鼓成一个格外扎眼的强反射，行业里叫它"亮点"。这种"振幅随偏移距增大而增强"的异常，正是 AVO 想抓的含气信号。业内还按反射系数与偏移距的关系，把含气砂岩的 AVO 响应分成 I、II、III、IV 类，上面这种典型亮点大体属于第 III 类。也正因为能直接从振幅里读出含气的蛛丝马迹，AVO 被列为直接烃类检测（DHI）的手段之一。

从"看见异常"到"敢下结论"，中间还差一大截

不过话说回来，看到一个 AVO 亮点，离"这儿一定有气"还早得很。振幅随偏移距怎么变，取决于界面两侧的速度、密度、泊松比一整套弹性参数，真正做 AVO 分析，往往要在叠前道集上提取截距、梯度等属性，做交会分析，再结合测井把参数标定住，才谈得上定量解释。这套"从叠前道集到含气结论"的链条，在真实工区里怎么搭、属性怎么选、陷阱怎么避，我们整理成了一份报告，放在文末。这里先把丑话说在前面——AVO 会看走眼，而且不止一种走法。

它的三个软肋

其一，多解性。 这是 AVO 最根本的软肋。振幅异常是速度、密度、泊松比、含流体等一堆因素共同揉出来的结果，同一个振幅现象，可能对应好几种地质解释，反过来推地下，答案往往不唯一。所以 AVO 给的是"疑似"，不是"确诊"。

其二，假亮点。 不是所有亮点底下都有气。含气砂岩会造亮点，某些特殊岩性——比如致密的火成岩、煤层等——同样能造出强振幅异常，把它们误当成气层，就是典型的"陷阱"。这也是为什么单凭一个亮点绝不能拍板。

其三，怕数据"不干净"。 AVO 读的是振幅的细微变化，可实测振幅极易被噪声、地震子波、以及薄层调谐效应污染和扭曲——振幅一失真，随偏移距的变化规律就跟着走样，结论自然靠不住。所以 AVO 对叠前数据的保幅处理要求很高，且最终必须靠测井等资料标定、验证，不能让软件一个人说了算。

说到底

AVO 分析的本分，就是读同一反射界面的地震振幅随偏移距（入射角）的变化规律，借着不同岩性、含气与否会让反射系数"随角度变化"的方式不同这条物理线索，去识别岩性、检测含油气、尤其把含气砂岩挑出来。它的价值，在于把叠前数据里那些被叠加抹平的信息重新用了起来，让地震资料能直接指示烃类；它的谨慎，则在于它从不敢说"我探到了油气"——多解性、假亮点、数据敏感这三样，逼着每一个 AVO 结论都得回到测井和地质里去验一遍。从只看一个叠加振幅，到把叠前每一道的振幅变化都读进去，物探较的还是那股劲：让地下有没有气这件事，尽可能被数据说清楚，而不是靠运气去赌。

一个能少打几口干井的线索，值得被讲明白。
