满屏波形像天书，地震资料怎么一步步变成地质图？

野外一场地震勘探采回来的，不是一张漂漂亮亮的地质图，而是密密麻麻一堆抖动的波形——外行看像心电图，甚至像乱码。可最后摆到勘探决策桌上、指导井位的，偏偏是一张清清楚楚标着背斜、断层、地层起伏的地质构造图。

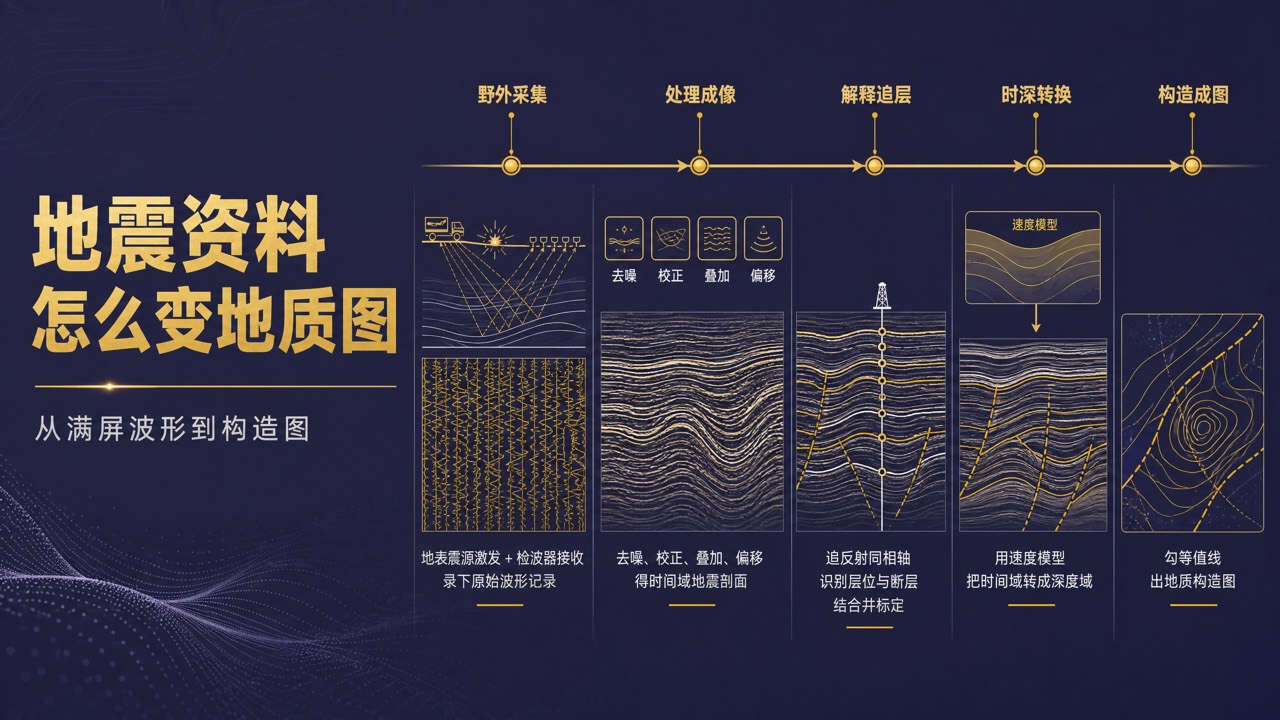

从满屏波形到一张地质图，中间到底发生了什么？这中间隔着一整套流程：采集 → 处理成像 → 解释追层 → 时深转换 → 成图。说白了，就是把地下反射回来的一堆信号，一步步"翻译"成地质语言。今天就把这条翻译链拆开讲明白。

第一步：采集——先把地下的"回声"录下来

一切从野外采集开始。在地表人工激发一记地震波（打井炮或用可控震源车压着地面震），能量往地下传，每遇到一层岩石的分界面就反射一部分回来；地面上成排布置的检波器把这些回波接住，记录下它走了多久、有多强。

采回来的东西叫原始地震记录——它是"时间"的账本，记的是"某个回波几秒几毫秒到达"，而不是"某层岩石埋多深"。而且这份原始记录很脏：面波、多次波、环境噪声混在一起，地表高低不平还会让信号错位。所以它离一张能看的图，还差着十万八千里。这第一步只解决一件事：把地下的回声，先原原本本录下来。

第二步：处理成像——把脏乱信号"洗"成一张剖面

接下来是最费算力的一环：数据处理。工程师要给这堆原始记录做一整套"精修"——去噪压掉干扰，静校正抹平地表起伏造成的错位，动校正把不同距离接收的同一个反射拉齐，再把它们叠加起来增强有效信号、压制噪声。

最后还有点睛的一步——偏移成像：把因为倾斜、绕射而"跑偏"的反射能量，归位到它真正该在的地下位置。这一套走下来，杂乱波形终于被"洗"成了一张能看的地震剖面（或三维数据体）——地下岩层的起伏、错断，第一次以图像的形式浮现出来。

但请记住一个关键前提：这张剖面此刻还是时间域的，纵轴是回波的往返时间（秒），不是深度（米）。它像一张按"声音回来的快慢"排出来的图，好看，却还不能直接量埋深。

!OGC-B-037 封面

第三步：解释——地质人员上场，把线"读"成地层

到这儿，机器的活告一段落，轮到地质解释人员上场了。他们盯着剖面上一道道横向延伸的亮线——反射同相轴，一层一层地追踪、对比：哪条同相轴对应哪个地层界面、哪里被一条断层齐刷刷错开、哪里的地层拱成了背斜。这个过程行话叫层位追踪（追层）。

光靠剖面还不够，得给它"对答案"。工程师会把测井、钻井资料拿过来做层位标定：井里实测到某深度是什么岩层，就用它把剖面上那条同相轴钉死在正确的地层上。这一步是连接地震、地质、钻井三家的桥梁——没有井的标定，剖面上的线只是线，标定之后，线才真正变成"某某地层顶面"。 想真正吃透处理与解释怎么环环相扣、一体化协同，这里头的门道，我们后面专门备了份报告。

第四步：时深转换 + 成图——从"时间"翻回"深度"，画成图

解释出了层位和断层，还剩最后两步。先是时深转换：借助一套速度模型（地震波在各层岩石里跑多快的规律），把时间域的层位换算成真正的深度域——把"几秒"翻译成"几千米"。时间域和深度域这道坎必须迈过去，否则图上的构造只是"时间的形状"，不是地下的真实埋深。

最后一步成图：把标定好、转成深度的各个层位、断层，用等值线一圈圈勾画出来，就得到了地质人员真正要的构造图（还可以做地层厚度图等）。至此，那堆开头像乱码的波形，终于被翻译成了一张能圈定圈闭、指导井位的地质图。

说到底

一场地震，采回来的是"回声"，交出去的是"地图"。中间这条采集→处理成像→解释追层→时深转换→成图的翻译链，前半程靠算法把脏信号洗成清晰剖面，后半程靠地质人员和钻井标定，把一道道反射线读成有深度、有构造的地层图。每一步都不能省，也都容不得马虎——一步偏了，图就错了，井位也就跟着错了。

看懂了这条链，你也就明白：地震资料成图，从来不是"机器一键出图"，而是物探算法与地质经验一趟趟对出来的硬功夫。
