井下传感器测到的数据，怎么爬上几千米送到地面？

聊井下监测，大家的注意力总在"测什么、测得准不准"上。但真正卡脖子的往往是下一步：传感器蹲在几千米深的井底，测到的数怎么送到地面来？ 这一段路，才是井下测量最花功夫的地方——井下的采集能力早就跑到前面去了，数据能不能上来、上来多少，全看走的是哪条通道。

一句话先说清楚

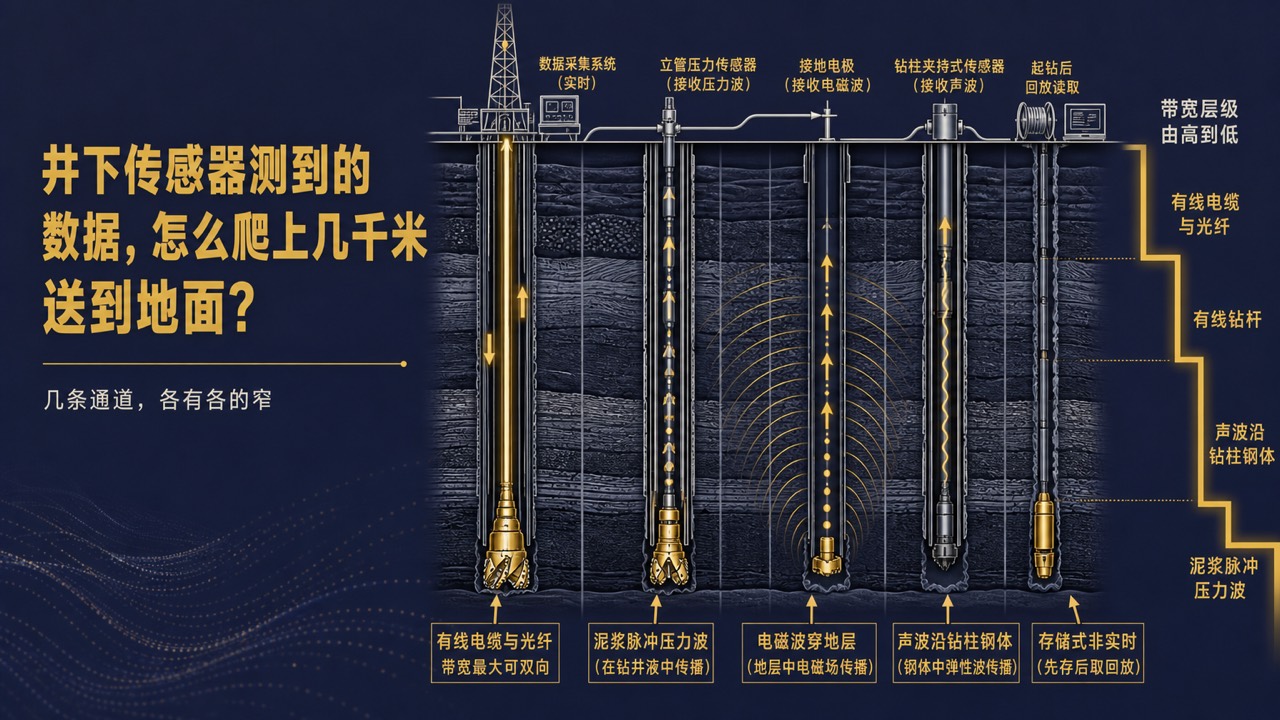

井下往地面送数据，通道只有三大类：一是有线（电缆或光纤），二是钻井过程中的随钻遥测（借钻井液、地层或钻杆本身当信道），三是无线与存储式（声波沿管柱传，或者干脆先存起来、起出井再读）。 说白了，要么给它拉根线，要么让它借着现成的东西"喊"上来，要么它记在小本本上、出井再交作业。三条路的带宽差出好几个数量级。

第一类：有线——最快的路，代价是得穿过井口

有线是最直观的一手。测井电缆（多芯钢丝铠装电缆）把仪器吊下去，供电和数据一根缆全包，双向实时，可用带宽做到每秒兆比特这一量级——井下成像、阵列声波这类数据大户，靠的就是它。永久井下电缆换了个活法：把导体先封进一根细钢管（不锈钢或耐蚀合金），填绝缘料，再用聚合物封成扁缆，卡在生产管柱外面常年供电送信号，行业里叫 TEC 钢管铠装电缆。而光纤是这一类里带宽最大的：光纤既是传感元件又是传输通道，井下不放电子件、不需井下供电，天生耐温。

有线的代价也很实在：电缆要占井筒、下入要冒被夹伤的风险，水平井里更是送不下去；而所有有线方案都必须穿过井口密封——在井口这道压力屏障上开一个洞，让线穿出去。这个井口穿越件是整条链上出名的薄弱环节。

第二类：钻井时的随钻遥测——钻头在转，你拖不了线

钻井的时候情况完全不同：钻具在旋转、在下放，没法挂电缆。于是三条"借道"方案登场。

泥浆脉冲是最主流的一条：井下脉冲器周期性改变钻杆内的过流通道面积，让钻杆里的钻井液出现压力脉冲，把数据编码进这串压力波里，沿钻井液以声速量级往上传，井口立管上的压力传感器再解调出来。分正脉冲、负脉冲、连续波三种。它的短板就是带宽最低——传统正脉冲每秒才一两比特，工程上做到十几比特已算高速档。而且钻井液含气量一高（空气钻、雾化钻），压力波就传不动了。

电磁波遥测（EM）换了个信道：把钻柱和地层当成一对导体，用超低频电磁波把信号送到地面天线。它没有活动部件，欠平衡钻井、气体钻井都能用，甚至停泵时也能传——这是泥浆脉冲做不到的。但电磁波在地层里衰减得厉害，且衰减跟地层电导率和深度强相关，深井与海上作业因此受限。

有线钻杆是最"暴力"的解法：每根钻杆里埋同轴电缆，接头处用感应耦合传递信号，每隔几百米加一个中继。带宽直接拉到每秒数万比特这一档，双向实时，随钻测井数据能像地面一样喷上来。代价是整套钻具都得改造、成本高，只在高价值井上划得来。

第三类：声波与存储式——"喊"上来，或者干脆不传

声波遥测把钻柱、管柱的钢体当声波导：压电换能器在井下敲出编码声波，地面用加速度计接收。麻烦在于钻柱是一串接头，天然有通带和阻带，钻井噪声又大，往往得加中继。商用工具报到每秒二十比特这一档，实验室与理论研究认为钻柱信道还有做到每秒数百比特的潜力。

存储式仪器最干脆：不传。数据直接写进井下的闪存，仪器起出井口后用专用读取设备取出来。带宽的上限变成了存储容量，代价是完全不实时——井下正在发生什么，你要等仪器上来才知道。水平井钻杆输送测井、很多生产测井作业都用这一手，图的是省时省钱、还避开了电缆被挤坏的风险。

四道绕不开的紧箍咒

不管走哪条路，井下这几条约束都摆在那儿：高温高压（井下电子元件有耐温物理上限）；带宽有限（井下能测的远比通道能送的多，于是要压缩、要抽样、要分优先级）；供电（地面经电缆送电、井下电池、钻井液驱动的井下涡轮发电，或者光纤那种根本不用电的无源路线）；井口穿越密封（有线路线唯一必须在压力屏障上开洞的地方，也是最容易漏的地方）。

顺带说一句：把光纤这条"无源、大带宽"的通道从原理拆到全生命周期监测怎么落地，是我们另一份系统研究干的活，文末有入口。

说到底

井下数据上传，本质是在极端环境下抢带宽。几条通道别记混：泥浆脉冲靠钻井液的压力波送信号，带宽最低但最耐用；电磁波借钻柱与地层，胜在气体钻与停泵也能传；有线钻杆是真埋了铜线，带宽最高、成本最高；光纤无源、不需井下供电、带宽最大；存储式根本不传，先存后取、完全不实时。 井下传感器测得再准，也得先有一条能把数送上来的路——通道选错，好数据就只能烂在井底。
