核磁共振测井（NMR）技术体系与复杂储层评价应用研究

报告编号： OGC-S-006 报告级别： S 级旗舰报告 所属赛道： OG-C 物探测井与数字油田 · 测井解释与岩石物理 编制单位： 经纬智汇信息咨询有限公司（北京） 报告性质： 对外交付 · 咨询交付物 地域范围： 全球视野（国际对比 + 全球趋势） 研究颗粒度： 宏观 + 中观 + 微观全覆盖

报告摘要

核磁共振测井（Nuclear Magnetic Resonance Logging，以下简称 NMR 测井）是当今石油天然气勘探开发领域技术含量最高、信息维度最丰富的特殊测井方法之一。它通过测量地层孔隙流体中氢核在外加磁场作用下的弛豫行为，直接获取与岩石骨架矿物无关的孔隙度、孔隙结构、束缚水与可动流体饱和度、渗透率以及流体类型等关键储层参数。这一"不受岩性影响、直接表征孔隙与流体"的物理本质，使 NMR 测井在常规测井方法（自然伽马、电阻率、密度、中子）失效或评价不确定性显著上升的复杂储层中，成为不可替代的评价利器。

本报告以全时间轴（过去—现在—未来）为主线，以全球视野为坐标系，对 NMR 测井的技术原理、技术演进、核心专利格局、复杂储层评价方法体系、全球市场规模与竞争格局、随钻 NMR 技术、前沿技术动态、政策环境与行业标准、典型应用案例、产业链结构以及商业模式与投资价值进行系统梳理与深度剖析，并在此基础上对国产替代窗口、技术攻坚方向与投资机会给出明确的决策建议与触发阈值。

研究发现，全球 NMR 测井长期由斯伦贝谢（SLB）、哈里伯顿（Halliburton）、贝克休斯（Baker Hughes）三大油服巨头主导，三家公司同时也是全球 NMR 测井专利申请量排名前三的主体，形成了长达约三十年的技术与市场垄断。然而，进入二十一世纪第二个十年以来，这一格局正在被打破：一方面，二十世纪八九十年代奠定行业基础的一批美国核心专利集中到期，为后发者打开了法律实施空间；另一方面，中国通过中海油服 EMRT 与中油测井 MRT6910 两条技术路线，成功实现 NMR 测井仪器的自主研发与商业化应用，使中国成为继俄罗斯、美国之后第三个全面掌握 NMR 测井研发与装备制造能力的国家。国产仪器在成本上具有显著优势（约为进口的四分之一至百分之六十），并已在中国海上、内陆及伊拉克、东南亚、北美等海外市场实现规模化作业乃至完全替代进口。

从市场维度看，全球 NMR 测井服务市场规模 2024 年约为 14.2 亿美元，预计在七年期间以约 7.1% 的复合年增长率扩张，到 2033 年达到约 26.7 亿美元，其中北美市场规模最大、亚太市场增速最快。叠加中国"增储上产七年行动计划"对上游资本开支的支撑、深层超深层与非常规油气勘探的放量需求、以及高端仪器国产化替代政策的持续推进，NMR 测井正处于一个由技术红利、专利窗口与政策共振共同驱动的确定性增长通道之中。

从技术前沿看，二维核磁共振（T1-T2 谱、D-T2 谱）已成为页岩油气、稠油、火成岩等极端复杂储层流体识别的主流方法；人工智能与机器学习深度介入 NMR 测井数据反演与解释，物理驱动深度学习、迁移学习等方法显著提升了非常规储层参数预测精度；随钻核磁共振（NMR-LWD）、永久式井下 NMR 传感器、纳米孔 NMR 表征等方向代表了下一代技术的演进路径。

基于上述判断，本报告建议相关决策主体分三阶段把握机遇：近期夯实专利与技术指标数据底座、识别自由实施空间；中期聚焦深层超深层高温高压 NMR 仪器与随钻 NMR 这两条国产差距最大、政策最支持、单井价值最高的赛道；远期则把握油价周期与海外替代窗口，扶持"设备+服务"双轮驱动、海外收入占比高、抗周期能力强的标的。

阅读提示： 本报告采用"结论后置"结构，即先铺陈技术、市场、专利、应用等多维度的分析与数据支撑，最后在第十四章集中给出结论与决策建议。报告图件与表格均已按正式咨询报告版式编排。

第一章 研究背景、目的与方法

1.1 研究背景：复杂储层时代呼唤更高维的评价工具

全球油气勘探开发正经历一场深刻的"资源品质迁移"。随着易于发现、易于开采的常规优质储层逐步进入开发中后期，勘探开发的主战场不可逆转地向"深、低、非、海"四个方向延伸——即向深层超深层、低渗低孔低品位、非常规（页岩油气、致密油气、煤层气）、海洋深水超深水推进。这四个方向的共同特征，是储层地质条件的极端复杂化：孔隙结构由简单的粒间孔向粒间孔—溶蚀孔—微裂缝—有机质纳米孔多重孔隙系统演变，流体赋存状态由清晰的油水两相向束缚水—毛管束缚水—可动水—吸附油—游离油—溶解气多相多态共存转变，岩性由单一砂岩、灰岩向砂砾岩、火山岩、变质岩、混积岩等复杂岩性扩展。

在这样的地质背景下，依赖岩石电阻率、岩石密度、中子俘获等物理量的常规测井方法，其评价基础正在受到严峻挑战。电阻率测井在低阻油层、淡水层、复杂岩性层中频频"失灵"，难以区分油层与水层；密度—中子测井的孔隙度计算高度依赖于对岩石骨架矿物组分的准确假设，在复杂岩性中误差被放大；几乎所有常规方法都无法直接回答勘探开发最关心的核心问题——"这些孔隙里的流体，有多少是能采出来的？"

正是在这一痛点之上，NMR 测井展现出其不可替代的价值。NMR 测井测量的是孔隙流体中氢核的核磁共振弛豫信号，由于岩石骨架矿物（石英、长石、方解石等）与黏土束缚水中的氢核横向弛豫时间极短（约 10 微秒量级），在仪器开始接收回波信号之前就已衰减殆尽，因此 NMR 测井所获得的孔隙度本质上是一个"与骨架矿物无关"的孔隙度。更重要的是，孔隙流体的弛豫时间分布（T2 谱）直接映射了孔隙的尺寸分布——小孔隙中的流体弛豫快（短 T2），大孔隙中的流体弛豫慢（长 T2）——从而使得 NMR 测井能够通过设定一个弛豫时间界限（T2 截止值），直接将孔隙流体划分为"束缚的"和"可动的"两部分，进而计算束缚水饱和度、可动流体饱和度乃至渗透率。这种对孔隙结构和流体可动性的直接表征能力，是其他任何单一测井方法所不具备的。

因此，NMR 测井已经从一种"锦上添花"的辅助方法，逐步演变为复杂储层评价"不可或缺"的核心方法。理解 NMR 测井的技术体系、把握其全球竞争格局、洞察国产替代的窗口与路径，对于油气勘探开发企业的技术选型、对于油服企业的研发投入决策、对于投资机构的产业布局判断，都具有重要的现实意义。

1.2 研究目的

本报告旨在为管理层与决策者、投资方与甲方客户、技术人员三类目标读者，提供一份兼具技术深度、市场广度与决策导向性的 NMR 测井专题研究成果。具体研究目的包括三个层次：

第一，厘清现状。系统梳理 NMR 测井的技术原理、技术体系、发展脉络与全球竞争格局，明确这一领域当前的核心技术特征、主要技术玩家、关键技术指标与产业链结构，回答"NMR 测井技术与产业当前处于什么状态"这一基础性问题。

第二，寻找方向。在厘清现状的基础上，深入挖掘 NMR 测井领域的技术突破点（如二维核磁、AI 解释、随钻 NMR、深层高温高压仪器）、专利到期带来的国产化机遇窗口、以及市场增量空间，回答"机会在哪里、突破口在何处"这一方向性问题。

第三，支撑决策。结合技术演进趋势、市场规模预测、竞争策略对比与投资价值分析，为相关主体在技术研发立项、仪器装备选型、产业投资布局等方面的决策提供明确的依据、结论与行动路径，回答"应当如何行动"这一决策性问题。

1.3 研究方法与数据来源

本报告采用"定性分析与定量分析相结合、宏观中观微观多层次结合"的研究方法。在定量层面，报告尽可能采用具体的技术参数数值、市场规模数据、专利统计数据、应用案例产能数据来支撑观点；在定性层面，报告通过技术机理剖析、竞争策略解读、案例佐证来阐释规律。在层次安排上，宏观层面把握全球能源转型与勘探开发趋势对 NMR 测井需求的牵引，中观层面分析行业竞争格局、产业链结构与政策环境，微观层面深入到具体仪器的技术参数、具体储层的评价方法、具体油田的应用案例。

报告的数据与信息来源包括：国际三大油服公司（斯伦贝谢、哈里伯顿、贝克休斯）的官方产品技术手册；国内外石油工程与岩石物理领域的学术期刊论文（涵盖 SPE、SPWLA 等国际专业组织文献及国内核心期刊）；专业市场研究机构发布的行业市场规模与预测报告；专利数据库的统计分析成果；以及相关企业公告、政府部门政策文件与行业标准。

说明： 报告正文不展示具体文献来源标注。如需，可在报告交付后另行导出标准格式的《参考文献》汇总文档。报告中涉及的市场规模预测数据均为研究机构的模型估算，引用时请注意其预测属性；部分专利精确计数、新型国产仪器的部分技术参数受公开数据可得性限制，报告已在相应位置作出说明，并在第十三章风险提示中集中列出数据缺口。

1.4 报告结构

本报告共分十四章。第一章为研究背景、目的与方法的总体说明。第二章至第三章为技术基础篇，分别阐述 NMR 测井的技术原理与体系、技术演进史。第四章为专利篇，剖析全球核心专利格局与国产化窗口。第五章为方法篇，系统论述复杂储层评价方法体系，是本报告的核心章节之一。第六章为市场篇，分析全球市场规模与竞争格局。第七章至第九章为专题与环境篇，分别聚焦随钻 NMR 技术、前沿技术动态、政策环境与行业标准。第十章为应用篇，通过典型案例展示技术落地价值。第十一章至第十二章为产业与价值篇，分析产业链结构与商业模式投资价值。第十三章简要提示风险与挑战。第十四章为结论篇，集中给出研究结论与分阶段决策建议。

第二章 NMR 测井技术原理与技术体系

2.1 核磁共振的物理基础

核磁共振是具有磁矩的原子核在外加静磁场中表现出的一种物理现象。在油气测井应用中，被测对象主要是氢核（即氢原子的原子核——质子），因为氢核普遍存在于地层孔隙流体（水、油、气）中，且具有较大的旋磁比和较高的核磁信号灵敏度，是孔隙流体最理想的"信号载体"。

当地层岩石被置于一个静磁场 B0 中时，孔隙流体中的氢核磁矩会沿着磁场方向择优取向，形成一个宏观的纵向磁化矢量。这一磁化建立的过程并非瞬时完成，而是以指数规律逐步趋近于热平衡值，其时间常数即为纵向弛豫时间 T1。随后，仪器通过射频天线发射特定频率（满足拉莫尔共振条件）的射频脉冲，将纵向磁化矢量翻转到与静磁场垂直的横向平面内，使氢核磁矩在横向平面内同相进动并产生可被天线接收的核磁信号。一旦射频脉冲停止，横向平面内的磁化矢量便会因各氢核进动相位的逐渐离散而衰减，其时间常数即为横向弛豫时间 T2。

正是 T1 与 T2 这两个弛豫时间，构成了 NMR 测井全部信息的物理根基。

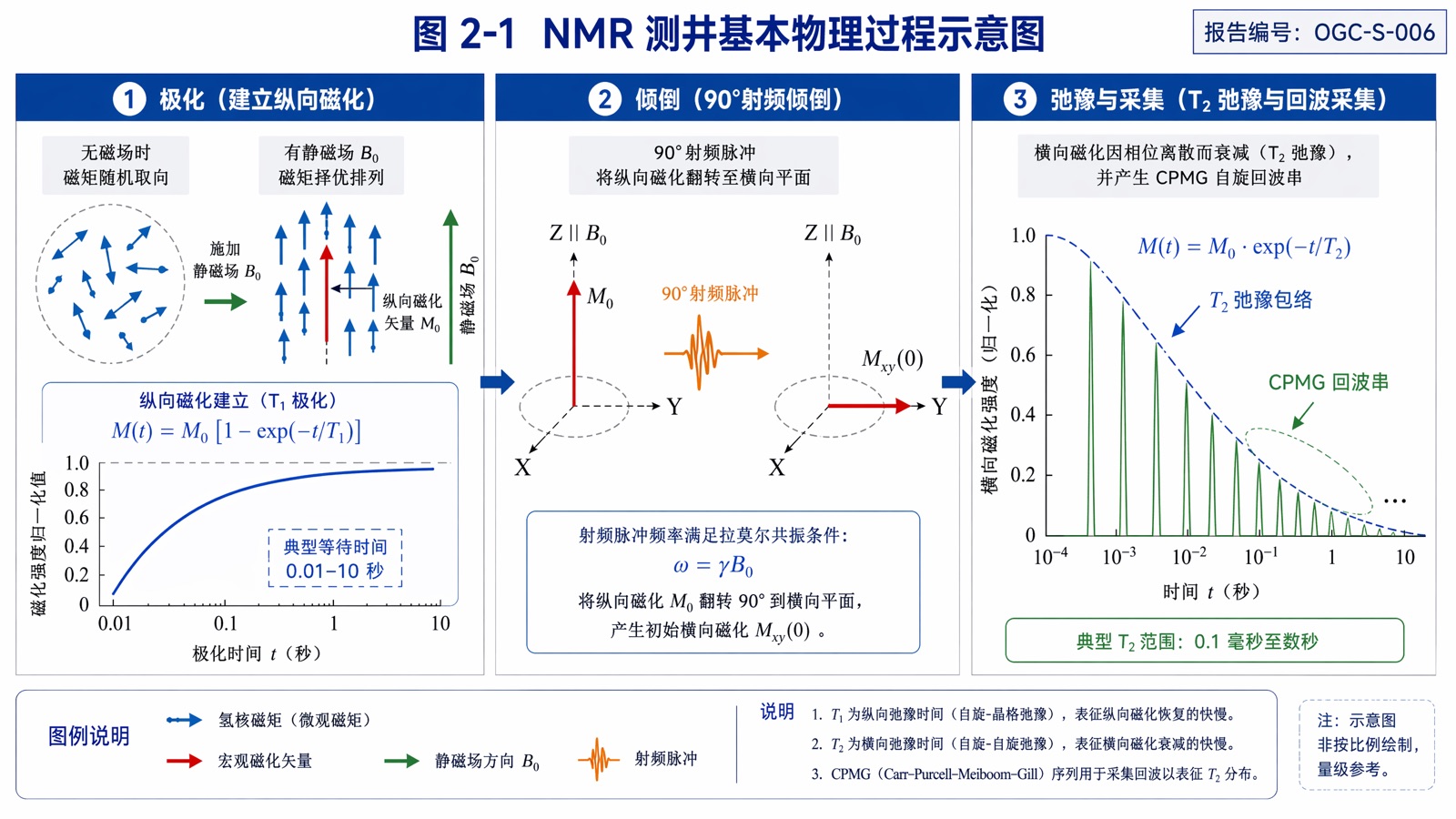

*图 2-1 NMR 测井基本物理过程示意图*

图件说明：以三联图形式展示氢核磁矩在 NMR 测井中的完整物理过程。左图为"极化"阶段，展示无磁场时氢核磁矩随机取向、施加静磁场 B0 后磁矩沿场方向择优排列形成纵向磁化矢量 M0，并标注纵向磁化建立曲线 M(t)=M0[1−exp(−t/T1)]，横轴为极化时间（典型等待时间 0.01–10 秒），纵轴为磁化强度归一化值（0–1）。中图为"倾倒"阶段，展示 90° 射频脉冲将纵向磁化翻转至横向平面。右图为"弛豫与采集"阶段，展示横向磁化衰减曲线 M(t)=M0·exp(−t/T2)，并叠加 CPMG 自旋回波串包络，标注典型 T2 范围（0.1 毫秒至数秒）。配色建议以经纬智汇主色调为基准，磁矩用箭头矢量表示。

2.2 三大核心物理量：T1、T2 与扩散系数 D

纵向弛豫时间 T1。 T1 反映的是氢核磁化沿静磁场方向恢复至热平衡状态的快慢，物理上对应于氢核自旋系统与周围晶格（环境）之间的能量交换过程，故又称"自旋—晶格弛豫"。在孔隙介质中，T1 同样携带孔隙结构信息，但其测量需要较长的极化等待时间，采集效率较低，因此在常规一维测井中通常以 T2 为主输出，而 T1 主要用于二维核磁（T1-T2 谱）以提供额外的流体识别维度。T1 的一个重要价值在于：它对仪器径向振动不敏感，这使其在随钻 NMR 环境中具有独特优势。

横向弛豫时间 T2。 T2 是 NMR 测井最核心、最常用的输出量。在孔隙介质中，孔隙流体的横向弛豫由三种机制叠加而成：体弛豫（流体自身性质决定）、表面弛豫（流体分子与孔隙壁碰撞，受孔隙比表面积控制，是孔隙结构信息的主要来源）和扩散弛豫（在磁场梯度中分子扩散引起，与流体扩散系数和回波间隔相关）。其中表面弛豫机制建立了 T2 与孔隙尺寸之间的桥梁——孔隙越小，比表面积越大，表面弛豫越强，T2 越短；孔隙越大，T2 越长。因此，一条完整的 T2 弛豫时间分布谱（T2 谱），实质上就是孔隙尺寸分布的一种映射。

扩散系数 D。 不同流体的分子扩散系数差异显著（一般而言，气的扩散系数远大于水，水大于油，重质油扩散系数最小）。利用这一差异，通过改变 CPMG 序列的回波间隔来调制扩散弛豫的贡献，便可以构建扩散维度上的信息，进而实现 D-T2 二维谱的流体识别。扩散系数维度是区分油、气、水的有力工具，尤其在 T2 谱发生重叠、单凭 T2 无法分辨流体类型时，D 维度提供了关键的补充判别能力。

为了帮助技术读者更深入地把握 T2 谱的物理内涵，有必要进一步剖析横向弛豫的三种机制及其在不同储层条件下的相对贡献。孔隙流体的横向弛豫速率（T2 的倒数）可视为三个分量之和：体弛豫速率、表面弛豫速率与扩散弛豫速率。

体弛豫由流体自身的物理性质决定，与孔隙无关。对于水，体弛豫时间通常很长（达数秒量级）；对于黏度较高的原油，体弛豫时间随黏度增加而显著缩短，这正是 NMR 测井能够估算原油黏度的物理基础。在大孔隙、低黏度流体的情况下，体弛豫可能成为不可忽略的分量。

表面弛豫是孔隙结构信息的主要来源，也是 NMR 测井评价孔隙度分布的核心机制。当流体分子与孔隙壁（尤其是含顺磁性物质的孔隙表面）发生碰撞时，会发生快速的弛豫。表面弛豫速率正比于孔隙的比表面积与体积之比，并通过一个称为表面弛豫率的参数与之关联。由于小孔隙的比表面积体积比大，其表面弛豫强、T2 短；大孔隙则相反。正是这一机制，建立了"T2 分布—孔隙尺寸分布"的定量映射关系。需要注意的是，表面弛豫率随岩石矿物成分（尤其是顺磁性矿物含量）变化，砂岩、碳酸盐岩、页岩的表面弛豫率差异显著，这也是 T2 截止值需要本地化的深层原因。

扩散弛豫在均匀磁场中可忽略，但在梯度磁场中变得重要——分子在磁场梯度中扩散运动，会经历不同的磁场强度，导致额外的相位离散与弛豫。扩散弛豫速率正比于流体扩散系数、磁场梯度的平方与回波间隔的平方。由于不同流体扩散系数差异巨大（气远大于水、水大于油），通过有意识地调制磁场梯度与回波间隔，便可放大扩散弛豫的差异，从而实现基于扩散的流体识别——这正是 D-T2 二维谱与梯度场仪器流体识别能力的物理来源。在 CMR 类均匀场仪器中，扩散弛豫贡献小，T2 主要反映孔隙结构；在 MR Scanner、MReX 等梯度场仪器中，扩散弛豫可被主动利用以识别流体。

理解这三种机制的相对贡献，对于正确解释 T2 谱、选择合适的仪器与测量模式至关重要。例如，在评价稠油时应重视体弛豫与黏度的关系；在评价复杂岩性时应注意表面弛豫率的岩性差异；在需要流体识别时应选用梯度场仪器以利用扩散弛豫。这种"机理驱动的解释"理念，是高水平 NMR 测井解释区别于"套用经验值"的关键所在。

2.3 T2 截止值：束缚与可动的分界线

在 NMR 测井解释中，T2 截止值（T2 cutoff） 是一个具有决定性意义的参数。它是用以区分束缚流体与可动流体的横向弛豫时间界限：T2 小于截止值的孔隙流体被认为受毛细管力或黏滞力束缚而不可动（如黏土束缚水、毛管束缚水），T2 大于截止值的孔隙流体则被认为是可以在生产压差下流动的可动流体。基于 T2 截止值对 T2 谱进行积分，即可分别计算出束缚流体体积与可动流体体积，进而得到束缚水饱和度、可动流体饱和度，并作为渗透率计算的关键输入。

T2 截止值并非一个普适常数，而是高度依赖于岩石类型、孔隙结构与流体性质。国际上常用的经验值——碎屑岩约 33 毫秒、碳酸盐岩约 92 毫秒——源自北美墨西哥湾等特定地区的岩石物理实验统计。然而，将这些经验值不加区分地套用于中国陆相沉积的复杂储层，往往会带来系统性偏差：对于中国许多碎屑岩储层，33 毫秒的截止值通常偏高，会把本应可动的大孔隙流体误判为束缚流体，从而低估可动流体饱和度、低估产能。因此，针对具体工区、具体储层建立本地化的 T2 截止值，乃至发展自适应的可变截止值方法，是提高 NMR 测井解释精度的关键环节，这一点将在第五章复杂储层评价方法体系中详细展开。

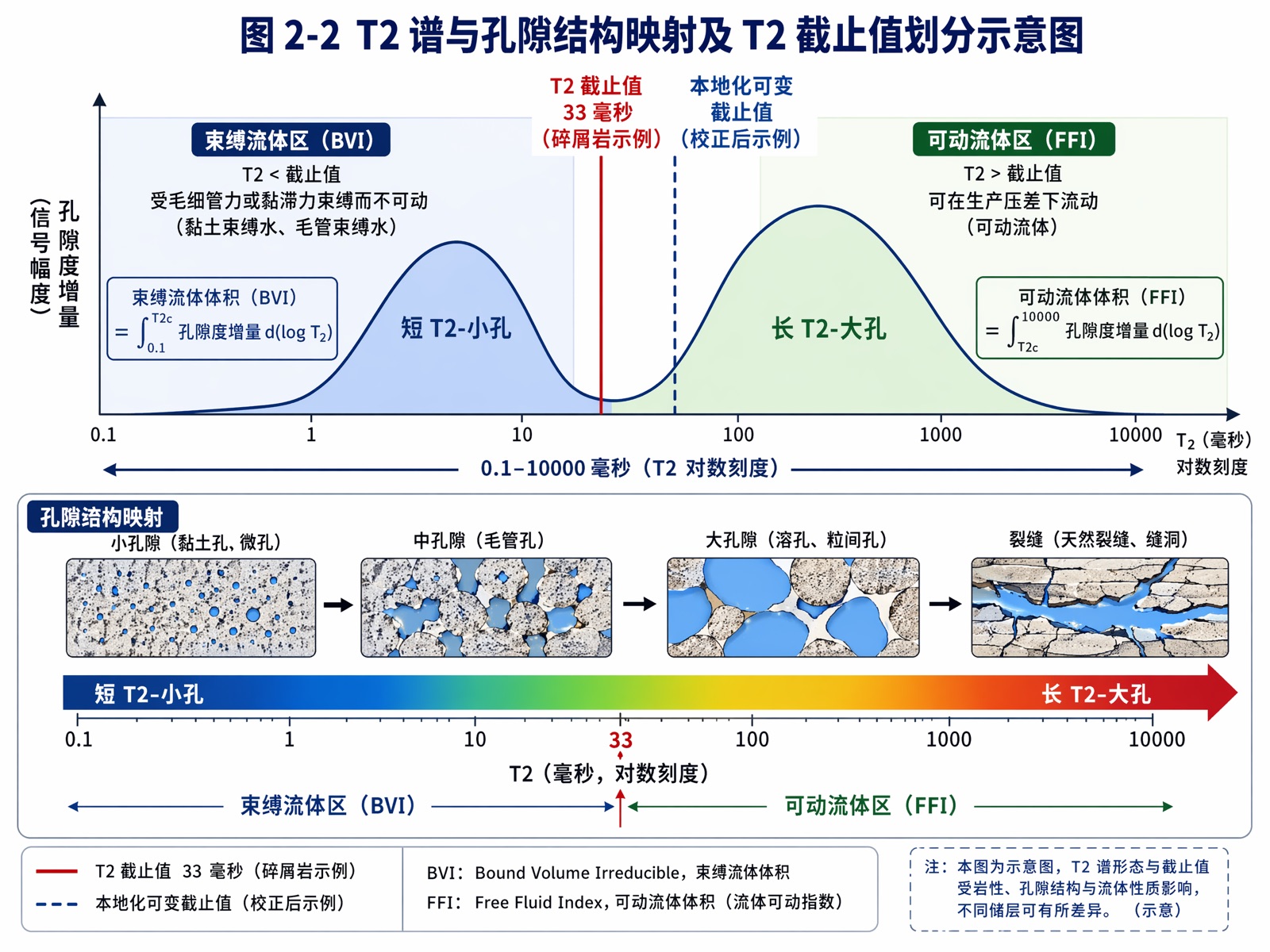

*图 2-2 T2 谱与孔隙结构映射及 T2 截止值划分示意图*

图件说明：上半部分为一条典型双峰 T2 谱（横轴为 T2，对数刻度 0.1–10000 毫秒；纵轴为孔隙度增量或信号幅度）。左峰对应小孔隙（黏土束缚水、毛管束缚水），右峰对应大孔隙（可动流体）。在 T2 谱上标注一条垂直的 T2 截止值分界线（碎屑岩示例 33 毫秒，并以虚线标注本地化校正后的可变截止值），将谱图分为束缚流体区（左，填充深色）与可动流体区（右，填充浅色），并标注束缚流体体积 BVI 与可动流体体积 FFI 的积分含义。下半部分为对应的孔隙尺寸示意：小孔、中孔、大孔与裂缝的剖面卡通，建立"短 T2—小孔"到"长 T2—大孔"的视觉对应关系。

2.4 CPMG 脉冲序列：NMR 测井的"测量引擎"

NMR 测井之所以能够稳定、准确地测量 T2，关键在于采用了 CPMG 脉冲序列（以 Carr、Purcell、Meiboom、Gill 四位科学家命名）。其工作机理可分解为两个步骤：首先，仪器发射一个 90° 射频脉冲，将经过充分极化的纵向磁化矢量翻转到横向平面，使氢核磁矩开始同相进动；随后，由于静磁场存在不均匀性，不同位置氢核的进动频率略有差异，导致磁矩相位逐渐离散、横向磁化迅速衰减。为了对抗这种由磁场不均匀引起的"假衰减"，CPMG 序列在 90° 脉冲之后，每隔一个固定的回波间隔施加一连串 180° 重聚焦脉冲，使离散的相位被周期性地"翻转重聚"，从而在每两个 180° 脉冲之间形成一个可被测量的自旋回波。

Meiboom 与 Gill 对原始 Carr-Purcell 序列的关键改进在于：使 180° 脉冲的射频载波相位相对于 90° 脉冲偏移 90°。这一巧妙设计使得 180° 脉冲翻转角度不精确所引入的误差，能够在偶数次回波与奇数次回波之间相互抵消，避免误差随回波串累积，从而保证了长回波串测量的稳定性与 T2 测定的准确性。

在实际测井中，由于典型地层的 T2 分布可延伸至 1 秒以上，CMR 类仪器的 CPMG 回波串往往需要采集多达八千个以上的回波。同时，连续测井时受测速限制，仪器的极化等待时间通常约为 1 秒，这意味着在许多储层中氢核磁化未能完全达到热平衡值，因此需要进行极化校正以避免低估孔隙度。回波间隔的选择也至关重要——更短的回波间隔（部分高端仪器可达 0.2 毫秒）能够捕捉到弛豫极快的小孔隙乃至黏土束缚水信号，对页岩、致密储层的评价尤为重要。

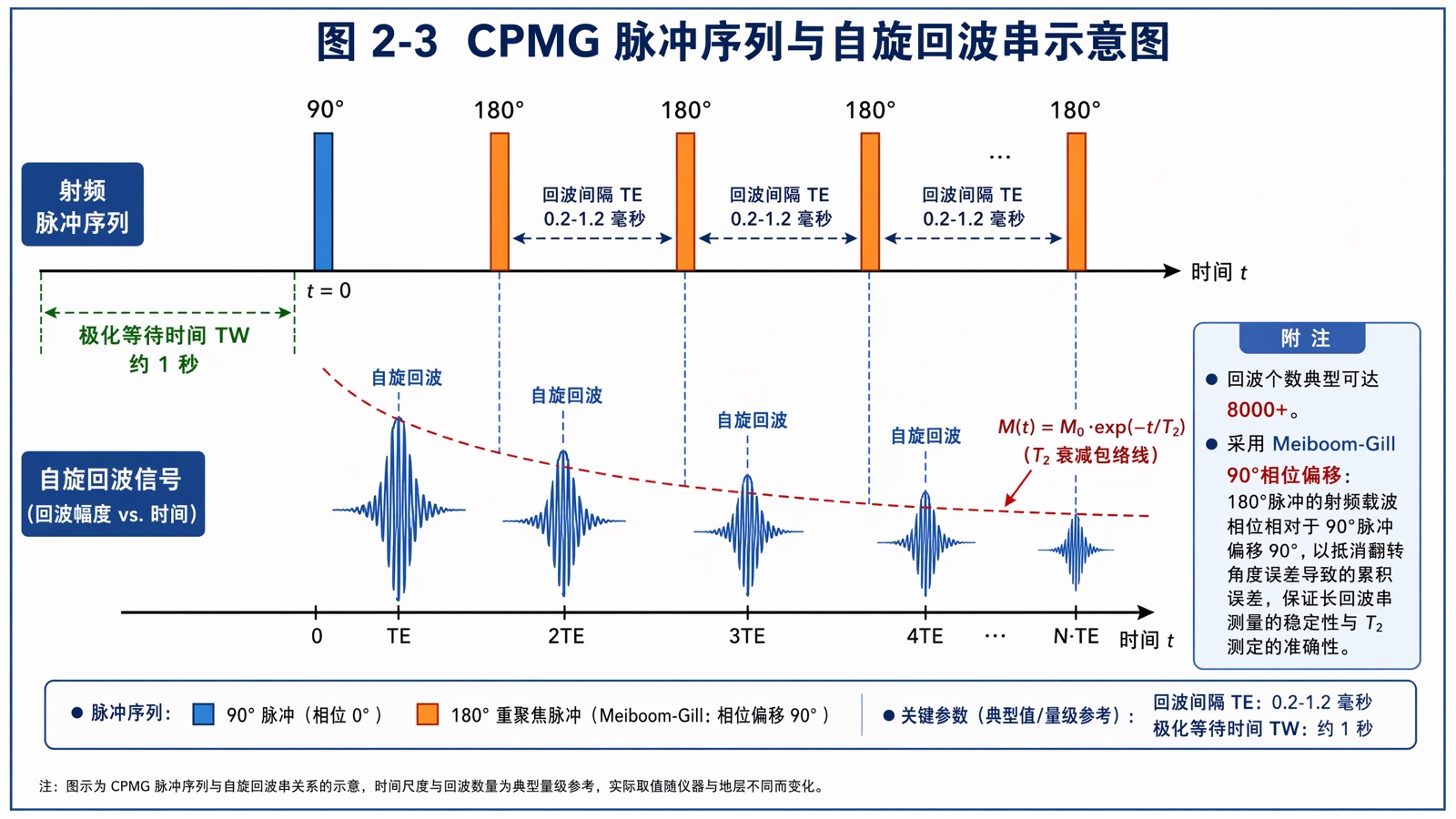

*图 2-3 CPMG 脉冲序列与自旋回波串示意图*

图件说明：时间轴上方展示射频脉冲序列——起始一个标注"90°"的脉冲，随后是一系列等间隔的"180°"脉冲，相邻 180° 脉冲间距标注为回波间隔 TE（典型 0.2–1.2 毫秒）。时间轴下方对应展示自旋回波信号——在每两个 180° 脉冲之间出现一个回波峰，回波峰幅度沿包络线呈指数衰减，包络线即为 T2 衰减曲线，标注 M(t)=M0·exp(−t/T2)。在序列起点前标注极化等待时间 TW（典型约 1 秒）。在图侧附注：回波个数典型可达 8000+，Meiboom-Gill 相位偏移 90° 以抵消累积误差。

2.5 T2 谱反演：从回波串到孔隙度分布

仪器采集到的原始数据是一串随时间衰减的自旋回波幅度，而解释人员真正需要的是 T2 弛豫时间分布谱。从回波串到 T2 谱的转换，本质上是求解一个第一类 Fredholm 积分方程的反问题，即多指数反演（反拉普拉斯变换）。这是一个典型的"病态"数学问题——观测数据中的微小噪声可能导致反演结果的剧烈波动，因此必须引入正则化约束来获得稳定、合理的解。

工程实践中常用的反演算法包括奇异值分解（SVD）、截断奇异值分解（TSVD）、最小二乘 QR 分解（LSQR）等，并普遍采用 Tikhonov 正则化来平衡解的拟合度与光滑度。对于二维核磁反演（如 T2-D 谱、T1-T2 谱），由于数据量大、矩阵维度高，通常采用 LSQR 与 TSVD 相结合的混合反演方法，以兼顾计算效率与解的稳定性。反演正则化参数的选取、信噪比的高低，都会直接影响 T2 谱的分辨率与可靠性，这也是 NMR 测井数据处理软件的核心技术壁垒之一，并正成为人工智能方法切入的重要场景（详见第八章）。

2.6 两大技术路线：中心式梯度场与侧向式均匀场

从仪器结构原理看，全球 NMR 测井装备的发展历史上形成了两条标志性的技术路线，分别以哈里伯顿（源自 NUMAR 公司）的 MRIL 系列和斯伦贝谢的 CMR 系列为代表。

中心式梯度磁场路线（MRIL 型）。 这一路线的仪器居中于井眼之中，采用对置永磁体在仪器周围形成一个圆柱形的梯度磁场敏感区，敏感区半径由射频工作频率决定。通过设置多个工作频率，仪器可以同时探测多个不同半径的同心圆柱壳层，实现多频多体积测量，从而提高数据采集效率并获得径向探测能力。MRIL 系列的探测较深、径向分辨能力较好，但因敏感区相对远离井壁，受井眼条件影响相对较大，且纵向分辨率相对较低。

侧向式均匀磁场路线（CMR 型）。 这一路线的仪器贴靠井壁一侧测量，采用特殊磁体设计在井壁附近的局部区域形成一个相对均匀的磁场敏感区。由于敏感区紧贴井壁、体积聚焦，CMR 类仪器具有较高的纵向分辨率（静态可达约 6 英寸）和较短的回波间隔（可达 0.2 毫秒），对薄层和小孔隙的刻画能力强，但探测深度相对较浅。

值得注意的是，进入二十一世纪以来，这两条路线呈现出明显的相互借鉴与技术趋同趋势：各厂商普遍转向梯度磁场配合多频多探测深度的设计，斯伦贝谢推出了贴垫式、可多深度探测的 MR Scanner，贝克休斯推出了 MReX，使得"侧向贴垫 + 梯度场 + 多频多深度"成为新一代电缆 NMR 仪器的主流形态。但从底层技术框架看，当代仪器仍可追溯至 MRIL 与 CMR 这两大原型所奠定的基础。

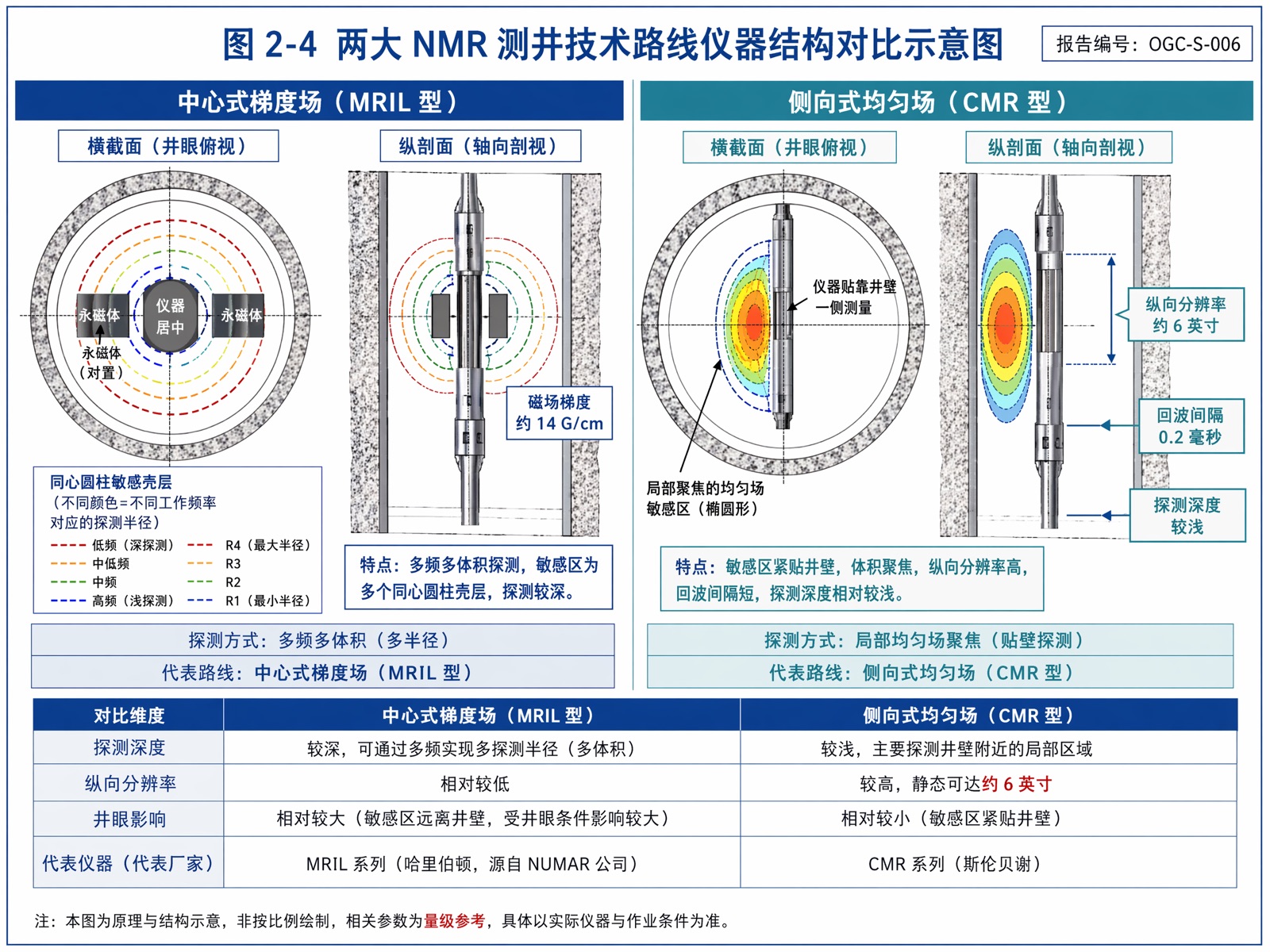

*图 2-4 两大 NMR 测井技术路线仪器结构对比示意图*

图件说明：左右并列两幅井眼横截面与纵剖面组合图。左图为中心式梯度场（MRIL 型）：仪器居中，对置永磁体在仪器四周形成多个同心圆柱形敏感壳层（以不同颜色环表示不同工作频率对应的探测半径），标注磁场梯度约 14 G/cm、探测为多频多体积。右图为侧向式均匀场（CMR 型）：仪器贴靠井壁一侧，在井壁附近形成局部聚焦的均匀场敏感区（以椭圆形高亮区表示），标注纵向分辨率约 6 英寸、回波间隔 0.2 毫秒、探测深度较浅。图下方以小表对比两路线在探测深度、纵向分辨率、井眼影响、代表仪器四个维度的差异。

2.7 主流仪器关键技术参数对比

为便于读者建立对当代 NMR 测井装备技术水平的量化认知，下表汇总了国际三巨头与国产代表性仪器的关键技术参数。需要说明的是，部分新型仪器与国产仪器的个别参数受公开资料限制未能完全确认，已在表中标注，并在第十三章风险提示中集中说明。

表 2-1　全球主流 NMR 测井仪器关键技术参数对比

说明： 上表中"待确认"项为公开资料未明确披露的参数；哈里伯顿 XMR 探测深度按 10.2 cm 计（公开综述中标注的"102 cm"几乎确定为单位笔误，不应采信）。表中压力单位换算：20,000 psi ≈ 138 MPa，25,000 psi ≈ 172 MPa，30,000 psi ≈ 207 MPa。

从表中可以提炼出三个量化判断：其一，国际三巨头电缆 NMR 仪器的耐温能力普遍达到 177°C、耐压能力达到 138 MPa（20,000 psi），部分高压版本可达 172–207 MPa，这构成了进入深层超深层市场的"技术门槛线"；其二，随钻 NMR 仪器受钻井环境制约，耐温能力普遍低于电缆仪器（典型 150°C），磁场梯度也更低（<2 G/cm，以降低对振动的敏感性）；其三，国产仪器在公开技术参数披露上相对保守，其耐温耐压等关键指标的精确数值有待进一步核实，这也从侧面反映出国产仪器在深层超深层极端工况适配能力上仍存在与国际先进水平的差距，而这正是后续技术攻坚与国产替代的重点方向。
