井下马达（螺杆钻具/涡轮钻具）密封与轴承技术深度专题研究报告

摘要

井下动力钻具（井下马达）是定向井、水平井、大位移井与超深井得以实现的核心工具。随着页岩气水平井"一趟钻"（one-run）作业模式的普及与油气勘探向超深、超高温方向推进，行业技术竞争的焦点已从"能否输出动力"转向"能转多久、多深、多热"——即密封系统与轴承总成的长寿命与耐高温能力。

本报告以密封与轴承两大关键子系统为核心视角，自微观（部件级原理、材料、失效机理）、中观（技术路线、竞争格局）到宏观（市场规模、产业趋势）三个层次，系统剖析了容积式螺杆钻具（PDM）与涡轮钻具（Turbodrill）的动力传递链、密封挑战、轴承承载与失效物理学；重点解析了聚晶金刚石（PDC/TSP）轴承与油封长寿命马达两大前沿突破方向；并对国际四强（SLB、Halliburton、Baker Hughes、NOV）及关键使能供应商（US Synthetic金刚石轴承、Kalsi旋转密封）的竞争格局与中国国产化现状差距进行了全面分析。

研究表明：中国在动力输出端已接近国际先进水平（超深井已有单趟进尺5818米、井底253℃涡轮成功应用等亮眼业绩），但在高端定子弹性体（HNBR）、精密聚晶金刚石轴承、旋转动密封三大关键件上仍受制于人，是"卡脖子"环节。报告最后给出三阶段行动路径与投资靶点建议。

第一部分　行业与技术背景

1.1 井下马达在动力传递链中的位置

井下动力钻具（downhole motor / mud motor）安装于钻柱底部的钻具组合（BHA）中，将钻井液（泥浆）的水力能转化为钻头旋转的机械能，使钻头能够独立于钻柱旋转。这是继顿钻→转盘钻之后钻井方法的又一次革命，是定向钻井技术体系的基石。

井下马达分为两大类：

• 容积式螺杆钻具（PDM, Positive Displacement Motor / Mud Motor）： 基于莫诺（Moineau）容积式原理，具有低速、大扭矩特性，是定向钻井的主力动力工具。
• 涡轮钻具（Turbodrill）： 基于水力涡轮原理，具有高速、较低扭矩特性，在硬地层、金刚石钻头配套与高温井中具有独特优势。

动力传递链自上而下依次为：旁通阀（dump sub）→ 动力段（power section，定子-转子）→ 万向轴/柔性轴（传动段）→ 传动轴（drive shaft）→ 轴承总成（bearing assembly，推力+径向）→ 钻头。

密封与轴承的受力位置至关重要。 轴承总成承担两类载荷：其一为轴向载荷（钻压 WOB 的传递，由推力轴承承担），其二为径向载荷（钻头侧向力、弯壳体产生的侧力，由径向轴承承担）。密封系统的核心任务，是在油封式设计中把内部润滑油腔与外部研磨性泥浆隔离，并平衡内外压差。因此，密封与轴承虽只占马达总长的一小段，却是决定整机可靠性的"阿喀琉斯之踵"。

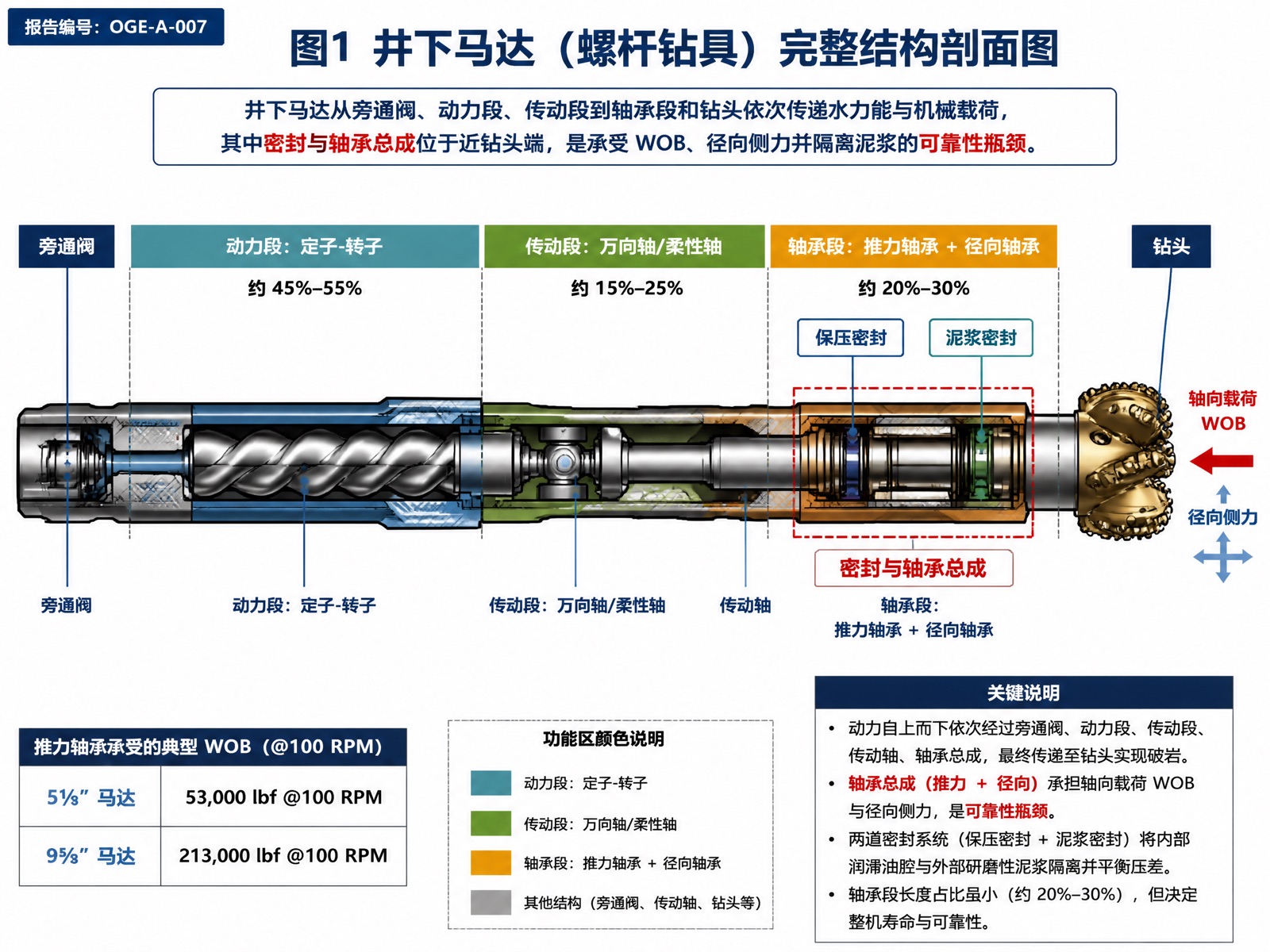

!图1 井下马达（螺杆钻具）完整结构剖面图 *图1 井下马达（螺杆钻具）完整结构剖面图*

1.2 市场定位与战略意义

当前，全球油气勘探开发向"深、难、老"演进：超深井（>6000米）、超高温高压（HTHP，>180℃）、页岩非常规水平井长水平段成为常态。这些工况对井下马达密封与轴承提出了远超以往的要求——一次入井即要求马达在恶劣研磨、高温、高压、强振动环境下稳定工作数百甚至上千小时。密封与轴承技术因此从"配套件"上升为决定钻井时效与成本的战略性关键技术。

第二部分　历史沿革（全时间轴）

2.1 莫诺泵/螺杆钻具谱系

• 1930年，法国工程师雷内·莫诺（René Moineau）在为航空发动机设计压缩机时发明容积式螺杆原理（"capsulism"）。1932年与 Gevelot 集团成立 PCM Pompes 实现工业化；1935年英国 Mono Pumps 获授权生产，"Mono"（莫诺泵）由此成为通用名称。
• 1950年代中期，工程师将容积泵原理"反转"（由泵变马达），以泥浆驱动，螺杆钻具（PDM）由此诞生。
• 1960年代，第一台商用 PDM——DynaDrill（高速低扭矩型）问世，开启井下马达商用时代。

2.2 涡轮钻具谱系（苏联主导）

• 1922—1924年，俄罗斯工程师卡佩柳什尼科夫（Matvei Kapelyushnikov）发明带减速齿轮的单级涡轮钻具，并在巴库油田试验。
• 1935—1938年，舒米洛夫（Shumilov）等人开发多级轴流涡轮钻具，取消复杂减速器，奠定现代涡轮钻具结构基础。
• 1940—1950年代，苏联持续完善多级涡轮钻具；至1960年代初，苏联 80—90% 的钻井由涡轮钻具完成，鼎盛期年进尺曾超 3200 万米。
• 1956年起，苏联向西方（法国 Neyrpic/Neyrfor、美国、德国、奥地利）授权涡轮钻具技术。

涡轮钻具的核心历史痛点始终是轴承与密封——早期在研磨泥浆中直接工作的轴承寿命仅 100—200 小时，严重制约推广。1945年加州标准石油公司曾采用橡胶多盘推力轴承，寿命仅 100—150 小时。这一历史教训直接推动了后来金刚石轴承的引入。

2.3 关键技术引入节点

• 等壁厚（uniform/even wall thickness）定子： 传统定子橡胶厚度不均，散热差、扭矩受限。等壁厚技术（如 NOV ERT、SLB PowerPak DTX、Viking DuraTorque）使橡胶层厚度均匀，扭矩输出潜力显著提升（相对扭矩潜力从约 1.0 提升至 1.5—1.75），散热改善，是 2000 年后 PDM 的主要技术进步方向。
• 金刚石轴承引入： 1980年代初，聚晶金刚石（PCD/PDC）轴承进入井下工具领域；US Synthetic 自 2000 年前后成立轴承事业部，金刚石径向/推力轴承使近钻头轴承组寿命延长、工具长度缩短。
• 油封马达成熟： 1985年前后油封马达开发提速，NOV 油封轴承包（Series 36/50/55 系列）逐步成熟，成为长寿命马达的主流方案。

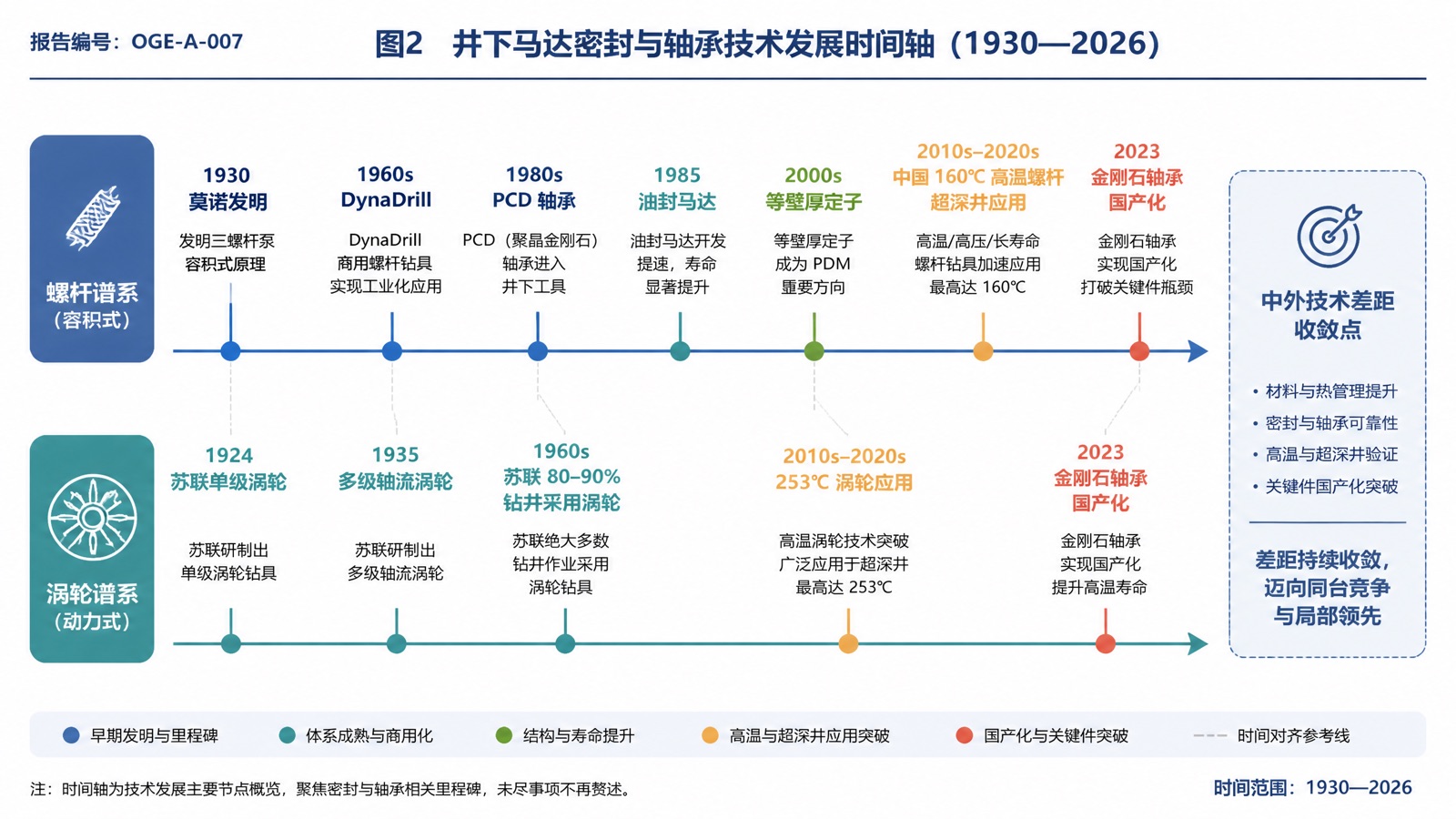

!图2 井下马达密封与轴承技术发展时间轴（1930—2026） *图2 井下马达密封与轴承技术发展时间轴（1930—2026）*
