井下陀螺测斜仪与惯性导航技术研究

报告编号： OGE-A-009 赛道归属： 油气装备与高端材料（OG-E）｜二级赛道：井下工具与仪器 报告级别： A级专题深度研究报告 编制单位： 北京经纬智汇信息咨询有限公司 报告用途： 内部参考（面向管理层/决策者、技术人员，兼顾投资方） 研究视角： 全球视野 · 全时间轴 · 多层次颗粒度 · 强决策导向

摘要

井下陀螺测斜仪与惯性导航技术，是决定钻井井眼轨迹"测得准、导得稳、防得住"的底层测量能力，也是油气装备"卡脖子"清单中长期被忽视却极为关键的一环。与依赖地磁基准的磁性随钻测量（MWD）不同，陀螺测斜通过敏感地球自转角速率获取真北方位，在套管内、丛式井平台、高纬度东西向井、救援井等磁干扰或磁失效场景中具有不可替代性。

本报告以"现状—对标—瓶颈—趋势/应用"四段式结构，系统梳理该技术从机械转子陀螺到固态陀螺（光纤陀螺FOG、微机电MEMS、半球谐振HRG）、从单点/多点测斜到随钻连续测量（Gyro-While-Drilling, GWD）的完整技术脉络；深度对标Gyrodata（已被斯伦贝谢SLB收购）、Baker Hughes、Scientific Drilling、Halliburton、Weatherford、Stockholm Precision Tools等全球主要厂商，剖析中国航天科工三院33所、中海油服、川庆钻探等在随钻光纤陀螺"从0到1"突破后的国产替代进展与代差；定量呈现随钻测量、定向钻井与陀螺测斜细分市场规模；揭示高温高压可靠性（长期停滞于175–200℃门槛）、精度漂移、仪器小型化、高端器件受制等核心瓶颈；最终指出固态化替代、HRG井下化、耐高温FOG、全MEMS低成本GWD、多传感器AI融合五大突破方向，并给出面向作业选型、投资立项、研发攻关的分层决策建议与明确的触发条件。

核心判断是：该技术是磁测斜不可替代的战略补充，全球呈"一超多强"格局，中国已实现关键突破但在耐温、连续测量精度、高端惯性器件国产化上仍存明显代差，而高温可靠性与小型化恰是中国实现差异化追赶的战略窗口。

第一章 引言：为什么井下需要陀螺

1.1 一个被低估的"卡脖子"环节

在油气钻井工程中，"井打到哪里"这个看似基础的问题，实际上依赖一套精密的井眼轨迹测量系统。随着易采储量枯竭，全球油气开发不断向深层、超深层、非常规、海洋深水以及老油田加密调整推进，井型也从简单直井演变为定向井、水平井、大位移井、丛式井、多分支井、救援井。井越复杂，"测不准轨迹"的代价就越高：轻则脱靶漏失储量，重则钻遇邻井造成井喷事故，甚至危及平台安全。

在这一背景下，井下测量仪器成为决定钻井成败的"眼睛"。而在所有测量参数中，方位角的确定最为困难，也最考验技术。目前工程上有两条技术路线：一是磁性测量，以磁通门磁力计敏感地磁场确定磁北；二是陀螺测量，以陀螺仪敏感地球自转确定真北。前者成熟、成本低、随钻普及率高，但在磁干扰环境下失效；后者精度高、抗磁干扰、可在套管内工作，但技术门槛高、成本贵、长期被国外厂商垄断。

正是这种"磁测斜够用时用磁、磁测斜失效时非陀螺不可"的互补关系，使得井下陀螺测斜仪与惯性导航技术成为高端油气装备的一个隐性但关键的战略节点。长期以来，高精度井下陀螺器件与随钻连续陀螺服务被少数国际油服巨头掌握，中国在该领域的自主可控进程，是油气装备国产化战略中一块"硬骨头"。

1.2 报告范围与方法

本报告聚焦"井下陀螺测斜仪"这一具体装备/技术单元，并延伸至其背后的"井下惯性导航"技术体系，覆盖从物理原理、器件路线、算法方法，到全球竞争格局、市场规模、瓶颈风险与突破方向的完整链条。研究采用多源信息交叉验证方法，综合学术论文、行业报告、厂商技术资料、专利文献与行业新闻，力求在技术深度（原理剖析+核心专利+前沿动态+瓶颈突破）与决策价值（现状厘清+方向挖掘+决策支撑）之间取得平衡。

需要说明的是，陀螺测斜属于油服装备中的高度专业细分领域，公开的精确市场份额数据稀缺，部分细分市场规模来自二线市场研究机构且口径不一，本报告在引用时已尽量标注区间并提示不确定性，相关数据仅作趋势参考。

第二章 现状：技术原理与全球技术现状（第一段·现状）

2.1 井眼轨迹测量的基本原理

井下测斜的本质，是确定钻具或井眼在三维空间中的姿态与轨迹。无论磁测斜还是陀螺测斜，都要解算三个基本角度：

井斜角（Inclination），即井眼轴线与铅垂线的夹角，反映井眼偏离垂直的程度。它由探管内三轴加速度计敏感重力分量解算得到。在这一项上，磁测斜与陀螺测斜原理一致，主流商用工具的井斜精度普遍可达±0.1°，是三个角度中最容易测准的。

方位角（Azimuth），即井眼在水平面上的投影方向与北向基准的夹角。这里的"北"可以是真北、磁北或网格北。方位角是两类测斜仪的根本分野：磁测斜给出的是相对磁北的方位（需校正磁偏角），陀螺测斜给出的是相对真北的方位。方位测量的准确性直接决定了防碰、中靶、闭合精度，是井下测量技术竞争的核心战场。

工具面角（Tool Face），用于定向造斜时指示造斜工具的朝向，分为重力工具面（高边工具面，在接近垂直井段失效）与磁/陀螺工具面。它是实现"指哪打哪"定向控制的关键。

将沿井深分布的一系列井斜角、方位角测点，通过最小曲率法等算法连接，即可重构出完整的三维井眼轨迹，进而计算井底的垂深、水平位移、闭合方位与闭合距等关键参数。

2.2 磁测斜与陀螺测斜：一场关于"北"的分野

理解陀螺测斜的价值，必须先理解磁测斜的局限。

磁测斜（以MWD磁通门为代表）通过三轴磁通门磁力计敏感地球磁场矢量，确定磁北方位。为了不让钻具本身的钢铁磁性干扰测量，磁测斜仪器必须安装在防磁钻铤（无磁合金钻铤）中，并配合磁偏角校正、地磁参考（IFR/IIFR）等修正手段。磁测斜的优势是可以方便地随钻实时工作、成本低、技术成熟，是当前定向钻井的主力测量手段。

但磁测斜有几类天生失效的场景，恰恰是陀螺测斜的价值来源：

其一，套管内与生产井。钢制套管完全屏蔽并畸变地磁场，磁测斜在套管内无法工作，而老井侧钻、套管开窗、生产井测斜等作业都需要在套管内或紧邻套管处确定轨迹。

其二，丛式井平台与密集井网。海洋平台或陆地丛式井场上，几十口井的钢制套管彼此靠近，邻井套管的磁干扰使磁测斜方位严重失真，此时防碰扫描必须依赖陀螺提供的真北基准。

其三，高纬度与东西向井眼。在高纬度地区，地磁场水平分量减弱，磁北方位测量精度急剧下降；对于东西走向的井眼，磁测斜误差进一步放大。这类场景下陀螺测斜几乎是唯一可靠选择。

其四，磁异常地层与强磁性矿物地层。局部磁异常会系统性偏移磁测斜结果。

陀螺测斜则从根本上绕开了地磁依赖：它通过陀螺仪敏感地球自转角速率（约15.04°/小时），利用"寻北/陀螺罗经（gyrocompassing）"原理确定真北。由于地球自转是一个极其稳定的物理基准，陀螺方位在原理上比依赖多变地磁场的磁方位更可靠。陀螺测斜的误差来源是陀螺自身的零偏、标度因数误差、g敏感漂移等器件级误差，而非环境磁场——这既是它的优势（抗磁干扰），也是它的挑战（器件精度决定一切）。

表2-1 磁测斜与陀螺测斜技术对比

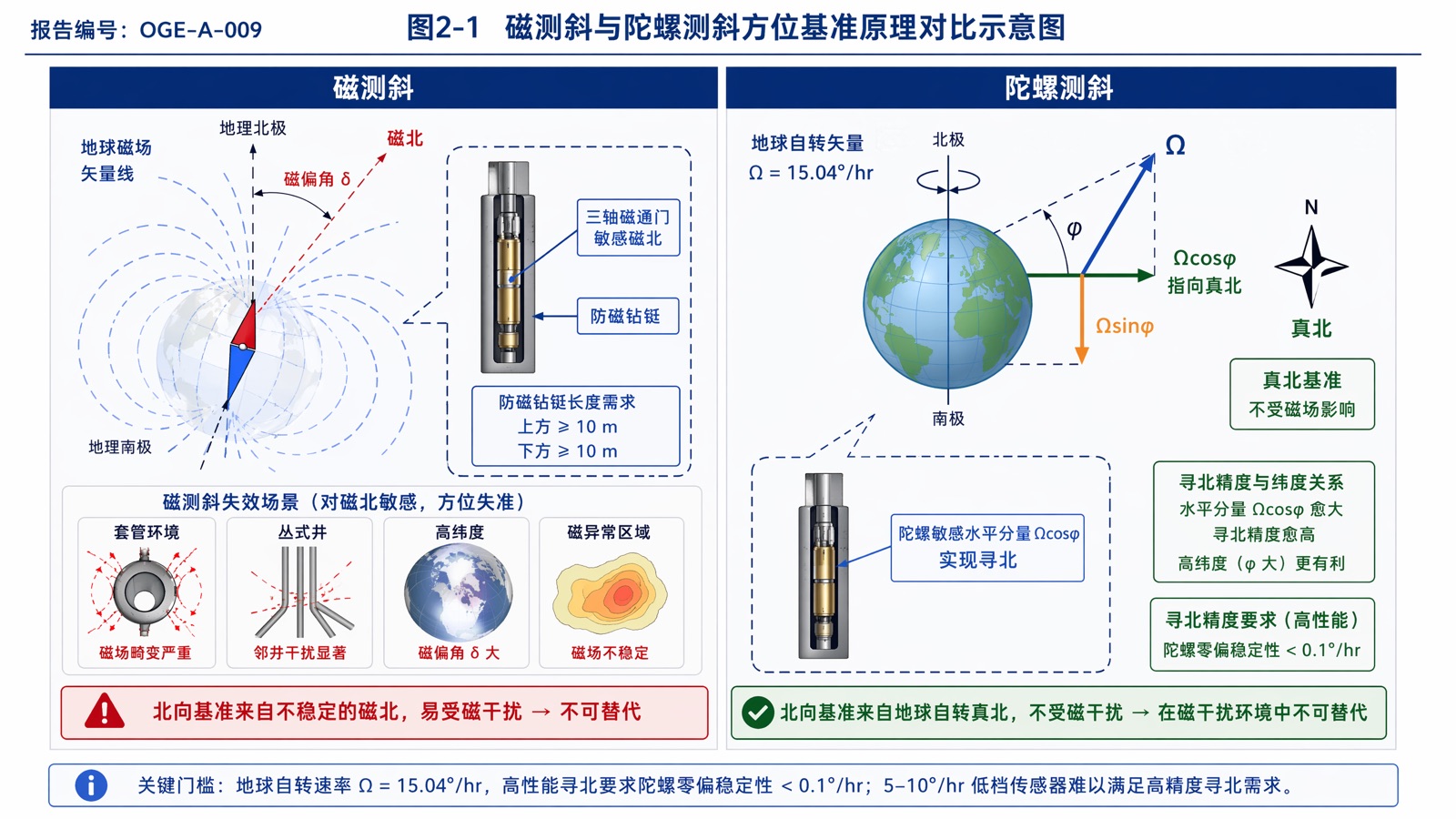

*图2-1：磁测斜与陀螺测斜方位基准原理对比示意图*

2.3 单点、多点与随钻连续测量

按测量方式与作业形态，陀螺测斜可分为三代形态：

投掷式/电缆式单点、多点测斜是传统方式。仪器通过电缆下入或投掷入井，在预定深度停留测量单个或多个测点。这种方式需要停止钻进，占用钻机时间，产生非生产时间（NPT），在深井中一趟测量可能耗时数小时，直接拉低机械钻速（ROP）与钻井经济性。

连续陀螺测斜在电缆运动过程中连续采集，通过每约一英尺的增量姿态累加得到绝对井斜与方位曲线，测量密度高、效率提升。但连续测量存在误差累积问题，需要以陀螺罗经站点作初始定向，并通过零速修正等手段抑制漂移。此外，两轴陀螺系统在90°井斜（水平井）附近存在数学奇异性，必须增加沿井轴方向的测量分量才能消除。

随钻陀螺测量（Gyro-While-Drilling, GWD）是最先进形态，将陀螺集成于底部钻具组合（BHA），实现边钻边测，测量数据经泥浆脉冲或电磁波实时传输至地面。据行业资料，GWD由Gyrodata于2002年发明，其最大价值在于消除停钻测量的NPT，同时在磁干扰环境中提供实时方位控制。GWD代表了陀螺测斜与随钻测量、定向导向技术的融合，是当前技术竞争的制高点。

2.4 精度指标体系与性能门槛

评价井下陀螺测斜性能，需建立系统的指标体系：

井斜精度方面，主流商用工具已普遍达到±0.1°的水平，包括Gyrodata、Scientific Drilling的Keeper系列、Stockholm Precision Tools的GyroTracer以及中国多款产品。这一项已不是竞争焦点。

方位精度方面，差异较大且高度依赖井型与器件档次。Stockholm Precision Tools的GyroTracer标称方位精度约0.1%（视井型）；Scientific Drilling的Keeper标称在井斜大于3°时方位与工具面精度达±0.1°；中国部分产品标称方位精度约±1.0°；中国航天科工三院33所2015年通过验收的随钻陀螺测斜系统方位精度优于2°。方位精度是国内外差距的主要体现。

支撑上述性能的底层门槛，是陀螺器件的零偏稳定性。据相关专利文献，井下陀螺罗经的测量误差需要陀螺零偏稳定性优于0.1°/小时才能实现高性能测量；而5–10°/小时的低档传感器难以满足井下精密测量对稳定性与重复性的要求。这一门槛，正是区分"能用"与"好用"、"进口"与"国产"的分水岭。

此外，随钻实时性、闭合误差、初始对准时间（寻北速度）等也是重要指标。例如Gyrodata的固态双陀螺可在约32秒内完成地球自转速率的测量，寻北速度直接影响作业效率。

表2-2 井下陀螺测斜关键性能指标体系

2.5 陀螺仪技术路线深度对标

陀螺仪是井下陀螺测斜系统的心脏。按工作原理与结构，陀螺可分为机械转子陀螺、光学陀螺（光纤陀螺FOG、激光陀螺RLG）与固态振动陀螺（MEMS、半球谐振HRG）三大类；按精度等级，中国航天工业标准将其分为战略级、导航级、战术级与消费级四档。井下应用对陀螺的要求极为苛刻：既要高精度以满足寻北，又要耐高温高压，还要抗强振动冲击、体积小型化——这四项要求往往相互冲突，构成了井下陀螺选型的核心矛盾。

（一）机械转子陀螺：井下陀螺测斜的历史起点

机械转子陀螺（包括动力调谐陀螺DTG、速率陀螺等）依靠高速旋转质量的角动量守恒特性敏感角运动。井下陀螺测斜的商业化正是从这里开始的：陀螺测斜领域的开创者Gyrodata于1980年成立时即以"旋转质量（spinning-mass）"机械陀螺起家，并于1983年完成首次商业陀螺测斜作业。时至今日，Scientific Drilling的Keeper系列仍采用北向旋转质量陀螺，证明这条路线在精度上依然有竞争力。

机械转子陀螺的优点是寻北精度高、真北基准准确、技术积累深厚。缺点也很突出：含有高速转动部件，抗冲击振动能力差，在钻井强振动环境下寿命与可靠性受限；体积相对较大，难以小型化；存在质量不平衡导致的g敏感漂移；两轴系统在90°井斜存在方位不可解的数学奇异性。这些缺点，正是固态陀螺替代它的驱动力。

（二）光纤陀螺（FOG）：当前井下升级的主流路线

光纤陀螺基于Sagnac效应工作：在同一光纤环中，相向传播的两束光因光纤环的旋转而产生与角速率成正比的相位差，检测该相位差即可测得角速率。FOG分开环（I-FOG）与闭环（D-FOG）两种。

FOG的最大优势是没有转动部件，因而可靠性高、寿命长、启动快、动态范围大、精度可覆盖战术级到导航级。这些特性使其成为当前井下惯导与随钻陀螺升级的主流路线。代表性产品包括Scientific Drilling的Keeper系列FOG测斜仪（全姿态、井斜/方位±0.1°、耐压约140MPa）、中国北京航空航天大学光电所的FIW系列、中国地质科学院勘探技术研究所研制的超高温FOG测斜仪等。

FOG在井下的核心痛点仍是温度与动态环境。研究表明，FOG在随钻测量应用中，由于承受强振动、高转速与剧烈温升，其输出表现出显著的非平稳特性，传统的静态Allan方差已不足以表征，需要采用动态Allan方差（DAVAR）来刻画其随时间变化的稳定性。这意味着井下FOG的工程化，不仅是器件问题，更是复杂环境下的误差建模与补偿问题。

（三）激光陀螺（RLG）：高精度但受限于尺寸

环形激光陀螺同样基于Sagnac效应，但以激光谐振腔实现，是高精度长航时惯导（如舰船、飞机）的理想器件。然而，RLG存在闭锁效应（需机械抖动消除），且腔体尺寸较大、成本高，在井下小径空间中应用受限，因此井下实际应用远少于FOG。

（四）MEMS陀螺：低成本小型化的希望

微机电陀螺利用微加工的振动结构敏感科氏力。其突出优点是成本低、体积极小、抗冲击、功耗低、无需稳定时间，天然适合井下小空间与批量化需求。长期以来，MEMS的精度被认为不足以用于井下寻北，但这一认知正在被打破：据美国地热资源理事会（GRC）2020年会议论文，当前最精密的商用MEMS陀螺零偏稳定性已达约0.1°/小时、角度随机游走约0.01°/√小时，已接近动力调谐陀螺、半球谐振陀螺与光纤陀螺的水平，足以匹配随钻测量的性能需求。基于此，全MEMS的GWD服务已经商用化（如Gyrodata的GyroSphere、Stockholm Precision Tools的相关产品）。

MEMS当前的瓶颈主要是高精度器件的温度稳定性与国产化程度。据行业分析，高精度（优于1°/小时）的导航级MEMS惯性测量单元芯片仍大量依赖进口，是国产替代的攻坚方向。

（五）半球谐振陀螺（HRG）：井下高温高可靠的未来之星

半球谐振陀螺以石英半球谐振壳的"酒杯模式"驻波敏感旋转，是一种无转动部件的固态振动陀螺。其优点是极低噪声、超长寿命、抗辐照、高可靠。据SPIE文献，HRG谐振器的品质因数（Q值）可超过500万。诺斯罗普·格鲁曼公司的David M. Rozelle在《半球谐振陀螺：从酒杯到行星》一文中记载，HRG在空间应用中已积累超过1200万小时、100%任务成功的运行记录（该公司后续披露的累计运行时间2012年已达约2500万小时、2019年达约5000万小时），可靠性极为突出。

尤为值得关注的是，HRG曾被专门尝试用于井下。Rozelle论文记载，为满足井下应用，研发方曾研制"HRG 130R Rugged（坚固型）"产品，为此必须开发高温焊料与金属化工艺、坚固的谐振器安装结构、缩小的电极组件等新工艺与新材料，130R采用了纯内电极构型。然而该设计升级虽已成功推进，却因当时油气钻井行业的下行周期导致客户需求消失而中止。这段历史揭示了两点：其一，HRG在技术上确实适配井下高温、高可靠、抗振动的严苛需求，是最具潜力的下一代井下陀螺路线；其二，油气行业的强周期性会直接影响高端装备研发的商业可持续性。

对中国而言，HRG的最大瓶颈在制造工艺：高性能半球谐振器要求极高的同轴度，国产器件同轴度做到小于3微米已属不易，而小于1微米的高性能件几乎无法稳定实现，这是必须攻克的关键工艺难关。

表2-3 五类陀螺技术路线井下适配性对标

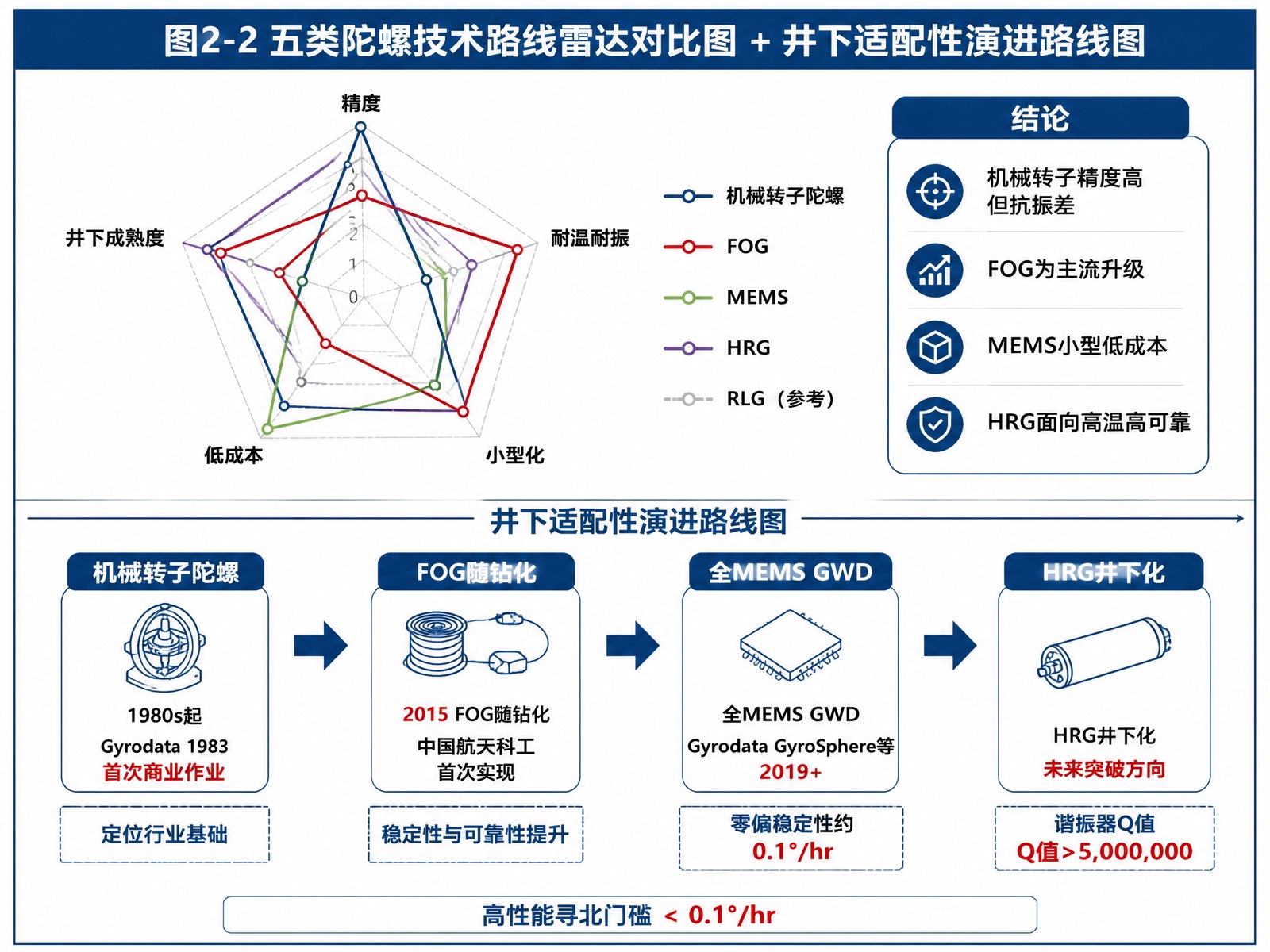

*图2-2：五类陀螺技术路线雷达对比图 + 井下适配性演进路线图*
