旋转导向工具机械结构可靠性研究 调研报告

出品方：北京经纬智汇信息咨询有限公司 报告编号：OGE-A-010（OG-E track · 井下工具与仪器） 报告日期：2026年7月9日 保密级别：A级 · 内部参考 版本：V1.0

执行摘要

决策层阅读区（1页以内，读此即可掌握核心结论）

核心结论：

• 可靠性已取代造斜率、钻速，成为运营商选型的第一决策变量。 旋转导向工具（RSS）机械结构可靠性的本质矛盾，是井下"高温、高压、高振动、含砂强腐蚀"极端环境与"机—电—液—控高度耦合精密结构"之间的对立。可靠性问题已从"能不能导向"演进为"能不能持续、一致、可靠地导向"。

• 振动是首要失效诱因，且高度可定位、可攻关。 行业统计显示20%~30%的井下工具失效源于不利钻井动力学（振动）；失效在结构上高度集中——早期油田调查显示77%失效发生在BHA、41%在钻铤；横向振动与反向涡动是电子—机械失效最关键的驱动量。这意味着可靠性提升有明确的"高杠杆靶点"，无需全面平推。

• 全球格局为"三巨头寡头垄断+中国单点突破"。 斯伦贝谢（SLB）、哈里伯顿（Halliburton）、贝克休斯（Baker Hughes）在美国海上定向钻井市场合计份额约94%，全球定向钻井SLB单家约27%。中国中海油服"璇玑"Welleader、中石油川庆CG STEER已规模化商用，标志从"跟跑"迈向"并跑"。

关键数据亮点：

• 现代高端RSS单趟钻可靠工作时间达数百小时量级（Jotun油田12¼″段MTBF 219h、8½″段638h）；
• 中国CG STEER单趟钻最长寿命297h、造斜率11.2°/30m、国产化率达100%；Welleader井斜精度±0.1°；
• 关键量化差距：国产主流耐温150℃，国际贝克休斯Lucida达204.4℃，差距约25-50℃；
• RSS落井（LIH）风险敞口某些系统接近150万美元，构成刚性商业约束。

风险提示（简要）： 高温电子/精密轴承/高温密封材料等关键基础件仍存断供风险；国产工具"最长寿命记录值"与"稳态可靠性均值"之间的方差是核心短板；三巨头专利密集布局带来海外侵权诉讼风险。

行动建议（核心）： 建议摒弃"纸面参数领先"导向，集中资源攻关四大机械可靠性短板——高温动密封、陶瓷/高温轴承、涡轮发电机叶片、机—电一体化高温封装与减振缓冲，并建立"地面台架—加速寿命—数字孪生—现场PHM"全链条验证体系，按三阶段（补短板固可靠性→上台阶扩谱系→智能化国际化）推进国产化。

01 · 调研背景与目标

1.1 调研缘起与问题意识

旋转导向系统（RSS）是现代定向井、水平井、大位移井钻井的核心井下装备，在钻柱旋转的同时实现井眼轨迹的连续、精确控制，是页岩气、致密油气、深水深层等非常规与复杂油气开发的"皇冠明珠"。长期以来该技术被国际三大油服巨头垄断，中国曾面临"日费五六万美元、只租不卖、禁止参观"的封锁。近年中国已实现单点突破并规模化商用，但产业界与决策层普遍关注：国产RSS与国际顶尖水平的真实差距在哪里？瓶颈是否集中在"机械结构可靠性"这一维度？国产化的下一步应如何立项、选型、投资？

1.2 核心调研问题

• RSS机械结构的核心原理、子系统构成与失效机理是什么？
• 机械可靠性的瓶颈、量化指标（MTBF/寿命）现状如何？
• 全球竞争格局、市场规模、专利布局态势如何？
• 中国厂商现状与国际水平的可量化差距在哪些具体机械指标上？
• 面向国产化研发立项、技术选型、投资决策，应给出怎样的明确结论与行动路径？

1.3 调研范围界定

• 地域：全球视野（国际对比+全球趋势），重点关注中国国产化。
• 颗粒度：宏观（市场/产业）+中观（技术路线/厂商）+微观（机械结构/失效机理）多层次结合。
• 技术深度：深度（原理剖析+核心专利+前沿技术动态+瓶颈突破方向）。
• 时间视角：全时间轴（过去→现在→未来）。

1.4 调研方法说明

采用多源信息交叉验证：SPE等石油工程学术论文与会议文献、政府/官方公告（美国司法部、DOE/NETL、国资委、CNPC）、三大巨头及国内厂商技术资料、行业权威媒体（Oil & Gas Journal、Drilling Contractor、JPT、石油圈等）、多家市场研究机构报告及专利数据库。所有关键数据标注来源与年份，市场规模等口径差异较大者交叉标注并谨慎解读。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

RSS的核心价值在于：钻柱全程旋转的同时实现井眼轨迹的连续、精确控制。相比"滑动+复合"的螺杆钻具（PDM）模式，它减少了钻柱与井壁摩阻、改善了岩屑清除、降低了卡钻与螺旋井眼风险。按导向机理分为三大机械路线：

• 推靠式（Push-the-bit）：近钻头处偏置机构（推靠翼肋/pad-rib）向井壁施加侧向力，借反作用力将钻头"推"向目标方向。代表：贝克休斯AutoTrak、斯伦贝谢PowerDrive Orbit。据国际定向钻井协会（IADD）统计，2020年8月市场约70种RSS工具中约70%为推靠式。优势为响应快、造斜率高；劣势为翼肋/活塞/液压系统直接承受井壁反作用力与含砂钻井液冲刷，磨损与卡死风险高。
• 静态推靠（不旋转外套+旋转心轴，翼肋在缓慢/不旋转外套上，如AutoTrak）
• 动态推靠（翼肋随本体旋转，内部旋转阀在特定相位瞬时开启液压推靠，如PowerDrive）
• 指向式（Point-the-bit）：近钻头处心轴/弯轴弯曲，使钻头轴线相对井眼轴线偏转，钻头面无侧向载荷。代表：哈里伯顿Geo-Pilot、斯伦贝谢PowerDrive Xceed（通过偏心DC电机维持偏置工具面地质静止）。优势为井眼质量好、可用长规径钻头；劣势为响应慢、总体造斜率通常低于推靠式，万向节/弯轴承受周期性弯曲疲劳载荷。
• 混合式（Hybrid）：兼具推靠与指向能力，双向可切换执行机构（如US 7810585专利）。地层未知或复杂时"指向"比"强推"更安全。

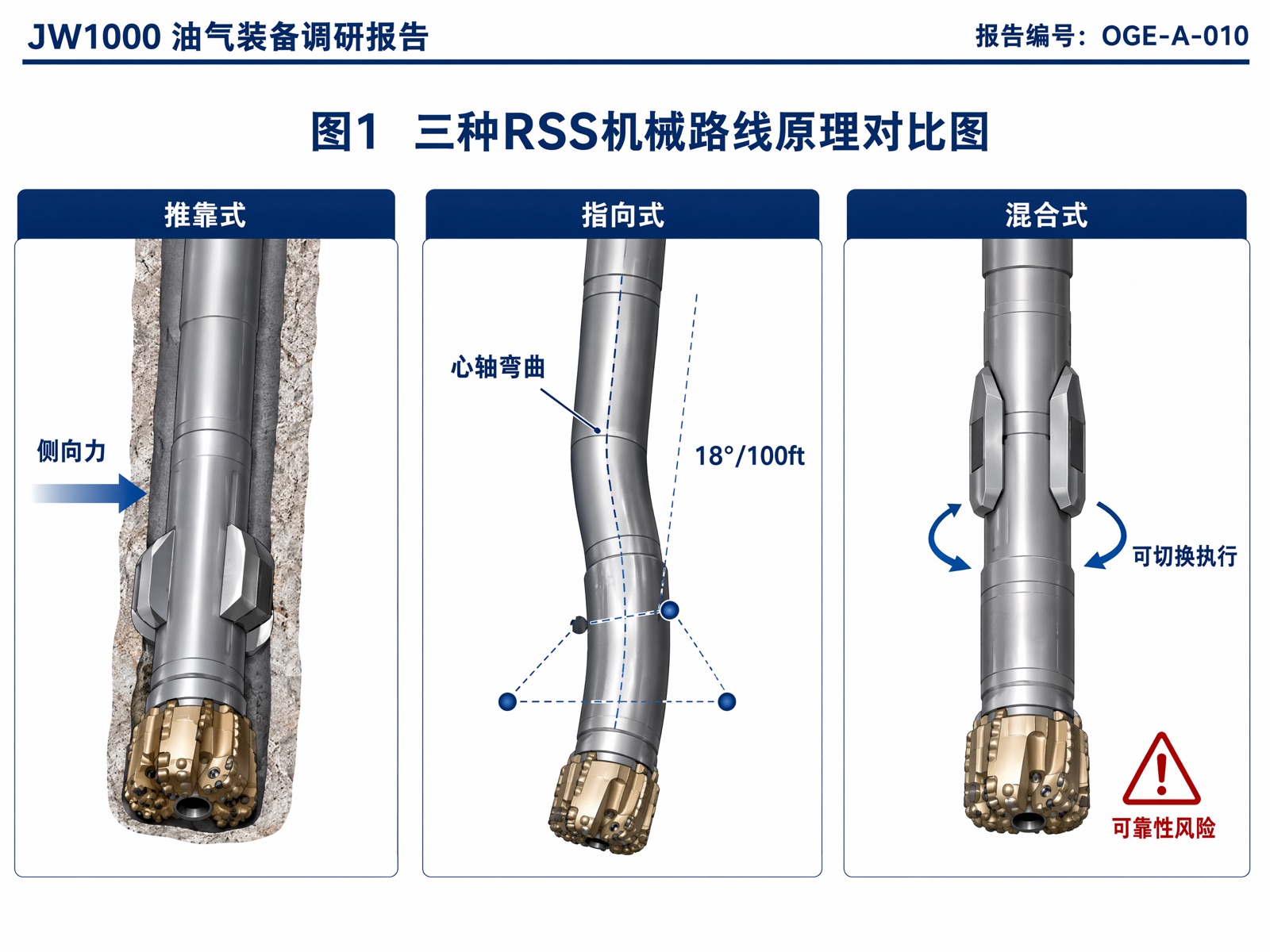

*图1 三种RSS机械路线原理对比图*

2.2 发展脉络与成熟度评估

• 1990s初：少数国际油服公司研制出RSS，实现水平钻井重大变革；1996-1999年6¾″工具在BP Wytch Farm大位移井试验。
• 1997：贝克休斯INTEQ与Eni（Agip）联合推出第一代AutoTrak旋转闭环系统（RCLS）。自推出累计超3,000作业、钻进超1,300万英尺，现发展至第三代。
• 2000s-2010s：SLB PowerDrive系列（Xtra/X5/X6/Orbit/Xceed/Vortex）与哈里伯顿Geo-Pilot系列（5200/XL/GTX/Duro）持续迭代。
• 2017-2018：哈里伯顿iCruise智能RSS（400RPM、18°/100ft、1000次/秒近钻头测量）；SLB PowerDrive Xcel。
• 2020-2021：贝克休斯Lucida（小井眼耐温204.4℃）；SLB NeoSteer CL/CLx近钻头式（ABSS，曾创17,463ft单趟钻记录、瞬时ROP 450 ft/h）；哈里伯顿iCruise X（金属对金属密封、抗高频扭转振荡钻铤连接）。

成熟度评估：国际主流已进入"智能化+近钻头一体化"高端阶段（TRL 9）；中国已从样机跨入规模化商用（CG STEER、Welleader达TRL 8-9，SINOMACS达工业应用条件），但在极端HPHT工况耐久性与可靠性一致性上尚处产业化爬坡期。

2.3 国内外整体发展现状

国际三巨头已实现全尺寸谱系、全技术路线覆盖，并向"工厂化钻井"（LWD+RSS一体化）演进。中国自1990s被封锁到近年单点突破：中海油服Welleader、中石油CG STEER已规模化商用并出口，中石化SINOMACS达工业应用条件，大庆DQXZ、西安石油大学MRST等处样机阶段。2025年2月中国石油和石油化工设备工业协会成立"旋转导向专项标准化工作组"，指出该领域"全球每年超千亿人民币作业市场规模"，国内多家单位参研、部分规模化商用、大部分处产业化初级阶段。
