耐蚀合金油套管（CRA）选材与应用研究调研报告

报告编号：OGE-A-015 专题方向：防腐与特种合金 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0

执行摘要

耐蚀合金油套管（Corrosion Resistant Alloy Oil Country Tubular Goods，简称 CRA-OCTG）是应对含 H₂S、CO₂、Cl⁻ 的酸性/高矿化度油气井腐蚀失效的核心井筒管材，其选材决策直接关系到井筒完整性、全生命周期成本与安全生产。本报告基于全球视野、全时间轴、多层次视角，对 CRA 油套管的腐蚀机理、材料体系、选材方法论、竞争格局、前沿动态与国产化进程进行系统梳理，核心结论如下：

• 选材本质是"环境—材料—成本"的三维匹配问题。CRA 选材并非"越贵越好"，而是在 H₂S 分压、CO₂ 分压、Cl⁻ 浓度、温度、pH 与强度需求构成的多维环境空间内，寻找满足抗开裂与抗局部腐蚀要求的最低成本合规解。国际通行的选材框架是 ISO 15156 / NACE MR0175（分三部分，第 3 部分专门规范 CRA），需注意该标准仅覆盖 H₂S 致环境开裂，不涵盖一般腐蚀与点蚀，"符合 NACE"不等于"适用于全部工况"。

• 材料体系呈"马氏体—双相—镍基"三级阶梯。经济性由高到低、耐蚀能力由弱到强依次为：13Cr/超级 13Cr 马氏体不锈钢（甜性 CO₂ 环境为主）→ 22Cr/25Cr（超级）双相不锈钢（中低含硫）→ 铁镍基与镍基合金（825/2535/2550/G-3/C-276，高酸高氯苛刻环境）。相邻等级间的成本差可达数倍，纯镍基实心管相对 P110 碳钢的价差最高可达 10~25 倍，这是选材经济性优化的核心张力所在。

• 全球 OCTG 市场稳健增长，CRA 是价值高地与研发焦点。2024 年全球 OCTG 市场规模约 350~380 亿美元区间（不同机构口径 353~377 亿美元），未来复合增长率多数预测落在 3%~6%。行业约 55% 的 OCTG 研发投入指向耐蚀合金方向，CRA 管材占新品发布约 35%，是行业技术升级最活跃的赛道。竞争格局由日本新日铁、Tenaris、Vallourec 等主导高端 CRA，中国厂商已在中低端 CRA 及镍基合金国产化上实现突破。

• 双金属复合管（CRA-lined/clad）是降本主线。以碳钢为基管承压、以薄层 CRA（0.5~3mm）为内衬抗蚀的复合管，耐蚀合金用量大幅降低，成本仅为实心 CRA 管的 1/5~1/2，正成为替代实心 CRA、降低苛刻工况选材成本的重要方向；但井下油套管应用受制于耐蚀螺纹接头这一瓶颈，尚未大规模替代实心 CRA。

• 中国国产化已达"高端跟跑、中端并跑"阶段。以久立特材、天津钢管联合研发的 TDJ-G3 镍基耐蚀合金油管为标志，中国镍基合金油井管已实现规模化、系列化与出口，宝钢、宝鸡石油钢管等形成了从 13Cr 到镍基合金的完整产品谱系，有力支撑了塔里木、普光等超深高含硫气田开发。高端超级 13Cr、高钢级镍基合金的一致性与成本控制仍是与国际先进水平的主要差距。

行动建议（速览）：决策层应建立"以井筒工况数据库驱动的分级选材机制"，避免过度选材造成的成本浪费与选材不足导致的失效风险；技术层应重点跟踪经济型 CRA、复合管井下应用与耐蚀螺纹接头三个降本突破方向；采购与投资层面应关注国产 CRA 在中端市场的替代机遇与供应链自主可控价值。

01 · 调研背景与目标

1.1 调研缘起与问题意识

随着全球易采常规油气资源的逐步枯竭，油气勘探开发不断向深井、超深井、高温高压（HPHT）、高含硫（酸性）、高含 CO₂、高矿化度以及深海等苛刻工况延伸。在这些环境中，传统碳钢与低合金钢油套管面临 CO₂ 引起的均匀腐蚀与局部腐蚀、H₂S 引起的硫化物应力开裂（SSC）、氢致开裂（HIC）、以及 H₂S/Cl⁻ 协同作用下的应力腐蚀开裂（SCC）等多重失效风险。油套管一旦失效，轻则减产、修井，重则井筒报废、井喷乃至重大安全事故，损失巨大。

耐蚀合金油套管正是为解决上述腐蚀失效问题而发展起来的关键管材。然而，CRA 材料价格昂贵——从 13Cr 到镍基合金，成本呈数量级递增——如何在"够用"与"过度"之间做出科学的选材决策，成为油气田开发中一个兼具技术性与经济性的核心命题。本报告即围绕"CRA 油套管选材与应用"这一主题，为立项、选型、投资等决策提供依据。

1.2 核心调研问题

• 油气井腐蚀环境如何分类？CRA 需要抵抗哪些主要失效机理？
• CRA 材料体系有哪些？各材料的适用环境边界（温度—分压—氯离子）如何界定？
• 国际通行的选材标准与方法论是什么？如何实现选材的经济性优化？
• 全球 CRA-OCTG 市场规模、增长趋势与竞争格局如何？
• CRA 制造工艺、核心专利与技术壁垒集中在哪些方面？
• 中国 CRA 国产化进展到什么程度？主要差距与突破方向何在？
• 未来 12~36 个月 CRA 技术演进的关键趋势是什么？

1.3 调研范围界定

本报告聚焦油气井井筒用耐蚀合金油管与套管（CRA-OCTG），涵盖马氏体不锈钢、双相不锈钢、铁镍基与镍基耐蚀合金及双金属复合管，兼及相关的选材标准、制造工艺与螺纹接头。地域上采用全球视野，以国际对比与全球趋势为主线，并重点剖析中国国产化实践。管线用耐蚀复合管（如海底集输管道）在与油套管选材逻辑相通处予以引用，但不作为主体展开。

1.4 调研方法说明

本报告采用"定性 + 定量结合"的研究方法，通过多源公开信息检索（行业市场报告、企业技术资料、学术论文、专利文献、国际标准）交叉印证，结合腐蚀工程与材料学原理进行系统性分析。所有关键数据均在正文中标注来源机构与时间维度。因部分商业数据库的细分市场份额数据未公开具体数值，报告在相应处以区间或定性方式呈现，并注明"公开信息有限，建议补充一手调研"。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

什么是 CRA 油套管？ 简单说，就是用"不容易被腐蚀的合金"制造的油井管。普通油套管是碳钢或低合金钢，在含酸性气体（H₂S）、酸性气体（CO₂）和盐水（Cl⁻）的井筒里会像铁器泡在盐水里一样锈蚀、开裂。CRA 通过添加大量铬（Cr）、钼（Mo）、镍（Ni）、氮（N）等合金元素，在金属表面形成一层致密、稳定、可自我修复的"钝化膜"，把腐蚀介质挡在外面，从而大幅延长管材寿命。

核心腐蚀机理——CRA 需要抵抗的主要是四类失效：

• CO₂ 腐蚀（甜性腐蚀）：CO₂ 溶于水生成碳酸，对碳钢造成均匀减薄和局部"台地"腐蚀。这是甜性井（无 H₂S）的主要威胁。
• 硫化物应力开裂（SSC）：H₂S 环境中，高强度钢在拉应力作用下发生的脆性开裂，属于氢致开裂的一种。<mark>NACE MR0175 最初于 1975 年发布，正是为应对酸性油田环境中 SSC 等灾难性失效而制定</mark>。SSC 被认为是最危险的腐蚀类型之一，裂纹扩展迅速，可导致灾难性失效。
• 应力腐蚀开裂（SCC）：材料在特定介质（如 H₂S + Cl⁻ 共存）与拉应力共同作用下的开裂。研究显示，13Cr 不锈钢在 H₂S 分压升高时抗 SCC 能力显著下降，当 H₂S 分压达约 0.2MPa 时可发生明显应力腐蚀，断口呈沿晶（IGSCC）与穿晶（TGSCC）混合特征，受阳极溶解与氢致开裂共同控制。
• 点蚀与缝隙腐蚀（局部腐蚀）：高 Cl⁻、高温环境下钝化膜被局部击穿形成的坑蚀。抗点蚀能力常用点蚀当量指数 PREN（Pitting Resistance Equivalent Number）衡量，PREN = Cr% + 3.3×Mo% + 16×N%，超级双相不锈钢要求 PREN ≥ 40 以抵抗高温高氯环境的点蚀。

关键提示：ISO 15156 / NACE MR0175 仅规范 H₂S 致环境开裂，不涵盖一般腐蚀、点蚀或缝隙腐蚀。因此，一种"符合 NACE"的材料只是通过了抗硫化物应力开裂资格认证，并不自动等同于"适用于该腐蚀环境"，还须综合考虑 CO₂、Cl⁻、温度、pH 等因素独立评估。

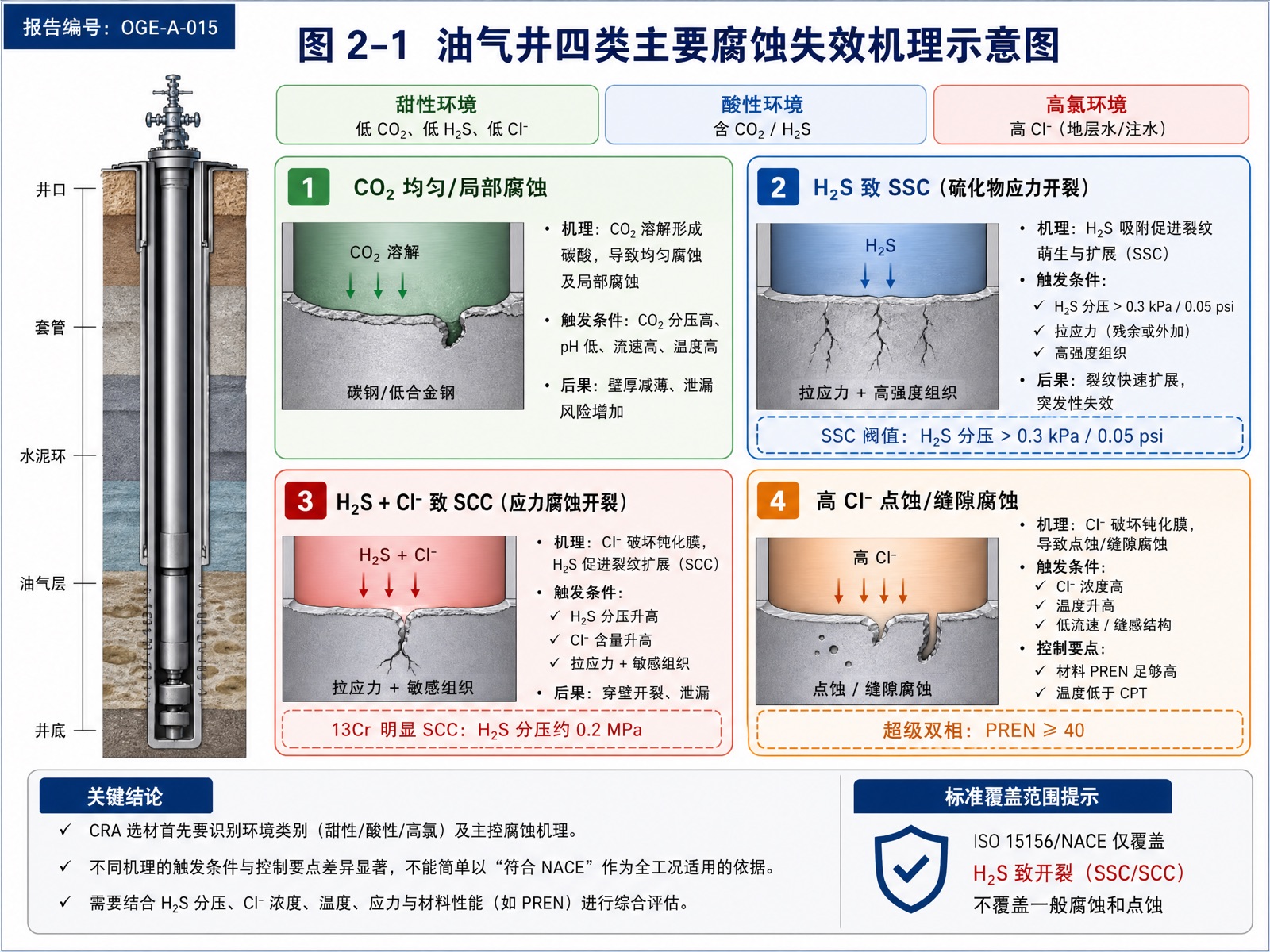

*图 2-1　油气井四类主要腐蚀失效机理示意图*

2.2 CRA 材料体系与适用环境边界

CRA 油套管材料体系可按冶金组织与合金化程度分为三大阶梯，成本由低到高、耐蚀能力由弱到强。下表综合企业技术数据与国际标准，梳理主要牌号的适用环境边界。

表 2-1　主要 CRA 油套管材料体系及适用环境边界

数据来源：企业技术资料（CRA LLC 合金选型指南、Vallourec、Nippon Steel Tubular 数据表）、ISO 13680/API 5CRA 分类，2024—2026。温度上限为公开资料中的典型参考值，实际须结合具体分压、pH、Cl⁻ 与强度综合评定。

材料体系选择逻辑要点：

• 马氏体（13Cr 系列）：主要用于甜性 CO₂ 环境，是最具成本效益的方案。其局限在于抗 SSC/SCC 能力有限——在 H₂S 与 Cl⁻ 共存时易发生局部腐蚀与开裂。超级 13Cr 相比标准 13Cr 在 CO₂、H₂S、Cl⁻、pH 与温度耐受性上均有提升，适用于甜性及轻微酸性的 HPHT 井。
• 双相（22Cr/25Cr）：在低 H₂S 含量环境下，双相材料的耐蚀性（尤其局部腐蚀）优于马氏体不锈钢，这遵循"Cr、Mo、W 元素含量提高 → 钝化膜更稳定"的化学逻辑。25Cr 相比 22Cr 可耐受更高氯离子。
• 镍基/铁镍基：面向高酸性、高氯、高温的极端苛刻环境。相比不锈钢，2535 等对 H₂S 的防护显著增强。这是最可靠但也最昂贵的选择。

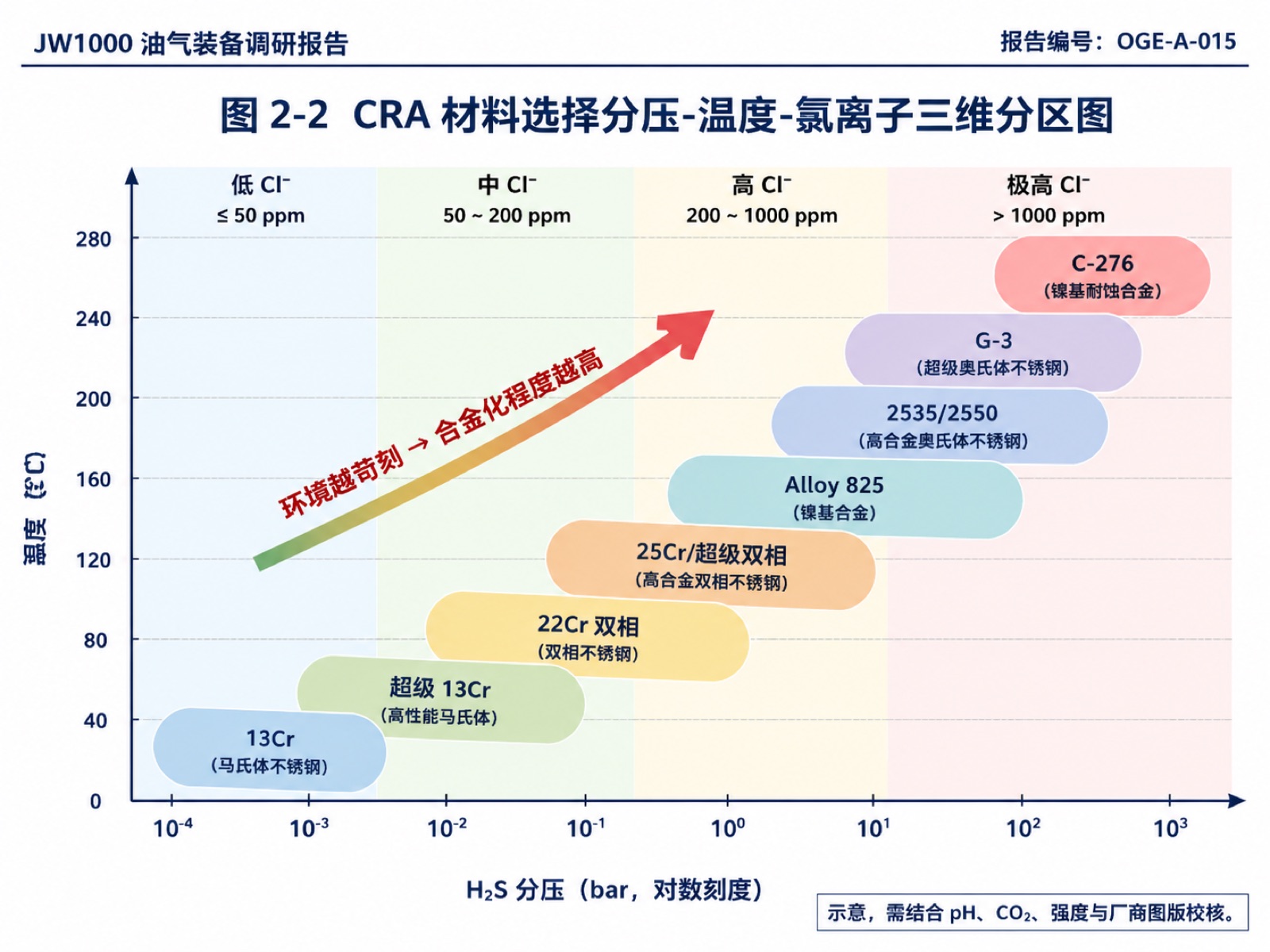

*图 2-2　CRA 材料选择分压-温度-氯离子三维分区图*

2.3 发展脉络与成熟度评估

CRA 油套管技术的发展与酸性/HPHT 油气田开发史紧密交织：

• 20 世纪 70 年代：NACE MR0175 于 1975 年首次发布，标志着酸性环境选材进入标准化时代；同期 Vallourec 等开始研发第一代马氏体不锈钢（13Cr），当时化学成分较简单，强度范围与韧性受限。
• 20 世纪 90 年代：超级马氏体（超级 13Cr）与超级双相（如 Nippon Steel 的 SM25CRW，90 年代初推出）相继问世，PREN ≥ 40 的超级双相扩展了高氯适用边界；双金属复合管于 1991 年在国外投入使用并逐年扩大。
• 21 世纪初至今：镍基合金油井管走向高度规模化、系列化；ISO 15156 与 NACE MR0175 完成国际协调统一（现为同一标准），2015 年发布第三版；API 5CRA / ISO 13680 成为 CRA 油套管的专门产品标准。碳捕集封存（CCUS）注入井对 CRA（尤其超级双相与镍基）产生新增需求。

成熟度评估：13Cr、超级 13Cr、22Cr/25Cr 双相、Alloy 825/2535 等主流牌号技术成熟度高（TRL 9，已大规模商业应用）；双金属复合管在管线领域成熟，但在井下油套管领域仍受耐蚀螺纹接头制约，处于工程放大与可靠性验证阶段；经济型低成本 CRA、超高强度耐蚀合金仍在持续迭代。

2.4 国内外整体发展现状

国外：日本新日铁（Nippon Steel）、美国 Special Metals、阿根廷/意大利 Tenaris、法国 Vallourec、瑞典 Sandvik（现 Alleima）先后建立了完整的镍基合金管与 CRA 油套管生产体系，掌握高端牌号的冶炼、热加工、冷加工与热处理核心工艺，并配套自有高端premium螺纹接头（如 TenarisHydril Blue、VAM）。

国内：以久立特材与天津钢管联合研发的 TDJ-G3 镍基耐蚀合金油管为里程碑——该产品具有自主知识产权、达到国际先进水平；至 2013 年，中国镍基合金油井管已实现高度规模化、系列化，达成 100% 国产化并出口，有力支撑了国内乃至全球高酸性油气田开发。宝钢石油专用管形成了从低合金钢、13Cr 马氏体不锈钢直至最高端镍基合金的完整材质谱系，产品覆盖深井系列、抗挤系列、抗硫系列、经济性抗 CO₂ 腐蚀系列及其组合系列，应用于大庆、塔里木、胜利、四川、渤海湾等油气田并出口欧美、中东、中亚、东南亚。中国石油大学（北京）等科研机构建立了高温高压 H₂S/CO₂/元素硫共存条件下的腐蚀速率预测图板，为高含硫气田选材提供理论依据，相关成果支撑普光气田工业化应用并获国家科技进步奖特等奖。
