OGE-A-016 高强韧钻杆材料与失效分析研究(正式报告)

报告编号:OGE-A-016 ｜ 二级赛道:防腐与特种合金 ｜ 密级:内部参考 ｜ 编制:经纬智汇信息咨询有限公司 ｜ 数据截止:2025年

摘要与引言

高强韧钻杆是深井超深井、大位移井(ERD)、页岩气水平井等极限工况钻探的"钢铁脊梁",其强度—韧性—塑性的冶金平衡,直接决定钻井的深度极限、安全边界与经济性。本报告采用"宏观产业—中观技术路线—微观材料/工艺/失效机理"多层次颗粒度,以技术导向与市场导向为主,兼顾政策与商业导向,面向管理层、技术人员与投资方,给出强决策导向的立项、选型与投资建议。

核心判断先行(BLUF):当前 S135 是全球主力钢级(占全球用量 60% 以上),V150/UD165 超高钢级与钛/铝非钢质材料构成极限工况材料前沿;中国已凭借渤海能克 V150 万米钻杆(最大抗拉 942 吨)在超深井钻杆上实现"并跑",但在高端冶炼纯净度、150 ksi 以上抗硫钻杆、大规格超厚壁焊接、防黏扣涂层与螺纹技术、失效寿命预测建模等环节仍处"跟跑"。战略资源应聚焦"高钢级抗硫钻杆"与"超深井超高钢级钻杆"两大高价值缺口。

市场层面,全球 OCTG(油井管)市场 2024 年约 353.4 亿美元(Fortune Business Insights 口径),预计 2032 年达 572.0 亿美元,CAGR 6.09%;钻杆细分市场约 21–23 亿美元。竞争格局上,NOV 旗下 Grant Prideco 为全球第一大钻杆制造商,Tenaris、Vallourec、日本制铁构成第二梯队;中国以渤海能克、宝钢、天津钢管、华菱衡钢为代表。

本报告依次从材料体系与发展脉络、高强韧材料学原理、非钢质材料、制造关键工艺、失效模式与失效分析(含案例)、核心专利与前沿技术、极限工况需求、全球与中国竞争格局、国产替代瓶颈与突破、核心风险、结论与行动建议十一个维度展开。遵循"结论后置"原则:先铺陈数据与分析,最后给出结论与行动路径。

一、钻杆材料体系与钢级发展脉络

1.1 API 标准钢级

API SPEC 5DP(《Specification for Drill Pipe》,替代旧版 API 5D)规定了钻杆管体、接头、焊缝及成品检验的完整技术条件,分 PSL-1/PSL-2/PSL-3 三个产品规范等级,PSL-1 为基础级,附录 G 为 PSL-2/3 提供补充要求。标准钢级以最小屈服强度(ksi)命名,数字即最小屈服强度千磅每平方英寸。管体常用 AISI 4130/4140 等 Cr-Mo 系高强度合金无缝管。

【表1:API 5DP 及扩展钢级力学性能对比表】

*数据来源:日本 NKK(NK)系列产品手册及 API SPEC 5DP,统计口径以厂商公开手册为准。*

E75 为"软"钢级(屈服强度 <80 ksi),延展性好,能承受更大应变;X95/G105/S135 为高强度钢级,用于更深井。S135 是市场主力,占全球用量 60% 以上,兼顾强度与韧性。各厂商还提供超出 API 规范的专有钢级。

1.2 超高钢级发展脉络

V150、UD165、Z140 是应对超深井/大位移井需求的超高钢级,普遍含 V、Nb 微合金并具细晶粒,适用于 8000 米以上高压井、极地及超深页岩气井。据 Grant Prideco 在《Drilling Contractor》(2009 年 3–4 月刊)披露:Z-140 与 V-150 钻杆已成功使用超过七年,全球产量超过 140 万英尺并部署于世界各地;其开发的 UD-165(最小屈服 165 ksi)相比 S-135 钻杆强度重量比提升约 22%,仅次于钛合金钻杆 15%,而单根重量可减轻 30% 以上,显著降低 ERD 井扭矩和拖曳力。早期 165 ksi 钻杆因韧性不足易发生脆性开裂,通过合金设计与精确控制工艺方能稳定制造——这正是"高强"与"高韧"矛盾的典型体现。

发展脉络小结:从上世纪的 E75"软钢"→ X95/G105/S135 高强钢主流化(S135 成为全球基准)→ V150/Z140/UD165 超高钢级应对深地极限 → 钛/铝非钢质材料补足特殊工况,钻杆材料演进始终由"更深、更长、更腐蚀"的工况牵引。

二、高强韧材料学原理

高强韧钻杆的核心矛盾是"强度—韧性—塑性"三角平衡:一般而言,强度越高,韧性和抗氢致开裂敏感性越差。冶金学解决路径如下:

(1)合金成分设计与微合金化。一件典型 S 级超高韧性高强度钻杆专利(US10227828)给出成分区间:C 0.24–0.30%、Si 0.1–0.5%、Mn 0.7–1.5%、Cr 0.7–1.5%、Mo 0.5–0.75%、V 0.01–0.10%、Nb 0.01–0.05%、P ≤ 0.015%、S ≤ 0.005%,目标为 API SPEC 5DP 规定的 S 级、−20℃ 纵向全尺寸冲击功 ≥ 100 J。其原理:C 是碳化物形成元素提升强度,但过高严重损害韧性并引发淬火裂纹,故控制在 0.24–0.30%;Mo 形成的碳化物呈细小颗粒,不引起组织内应力集中,有利提升冲击韧性。

(2)晶粒细化与析出强化。Nb 在热轧和淬火前再加热时钉扎奥氏体晶界(以固溶及细小碳氮化物两种形式阻碍晶界移动),细化晶粒,并通过颗粒弥散硬化提升强度;这些细小圆形颗粒还作为氢陷阱,减缓原子氢向晶界(裂纹成核点)扩散;但 Nb > 0.040% 会形成粗大析出物损害韧性。V 通过纳米级 VC 碳化物提供回火软化抗力,使含 V 钢在 690–730℃ 回火后仍保持高于无 V 钢的强度——研究证实其主要来自纳米 VC 的析出强化而非位错强化。

(3)回火索氏体组织调控。高温回火后组织转变为回火索氏体,兼具良好强度与韧性,适应高强高韧工况。稀土/碱土变质处理可促进中碳中合金钢组织均匀化和晶粒细化,改善力学与耐磨性能。

(4)洁净钢冶炼。日本制铁一件 OCTG 无缝管专利(US10844453,屈服 ≥ 862 MPa)量化要求:截面每 100 mm² 内 ≥ 4μm 氮化物夹杂 ≤ 100 个、< 4μm 氮化物 ≤ 1000 个、≥ 4μm 氧化物 ≤ 40 个、< 4μm 氧化物 ≤ 400 个,原奥氏体晶粒度 ≥ 8.5 级,回火马氏体体积分数 ≥ 95%,Ti/N 比 2.0–5.0。通过严格控制夹杂物数量与尺寸提升抗 SSC 与韧性。

(5)控轧控冷(TMCP)。通过晶粒细化、低温转变产物(针状铁素体、贝氏体)和 Nb-Ti-V 微合金析出强化,实现良好的低温强韧配合与成本效益。一件 155 ksi 超高强超高韧套管钢专利(US10851432)满足 1 ≤ (V+Nb)/C ≤ 2.3、碳氮化物尺寸 ≤ 100 nm,达到屈服 1069–1276 MPa、抗拉 ≥ 1138 MPa、延伸率 20–25%、0℃ 横向冲击 ≥ 130 J、韧脆转变温度 ≤ −60℃,代表当前超高强韧钢的工艺天花板。

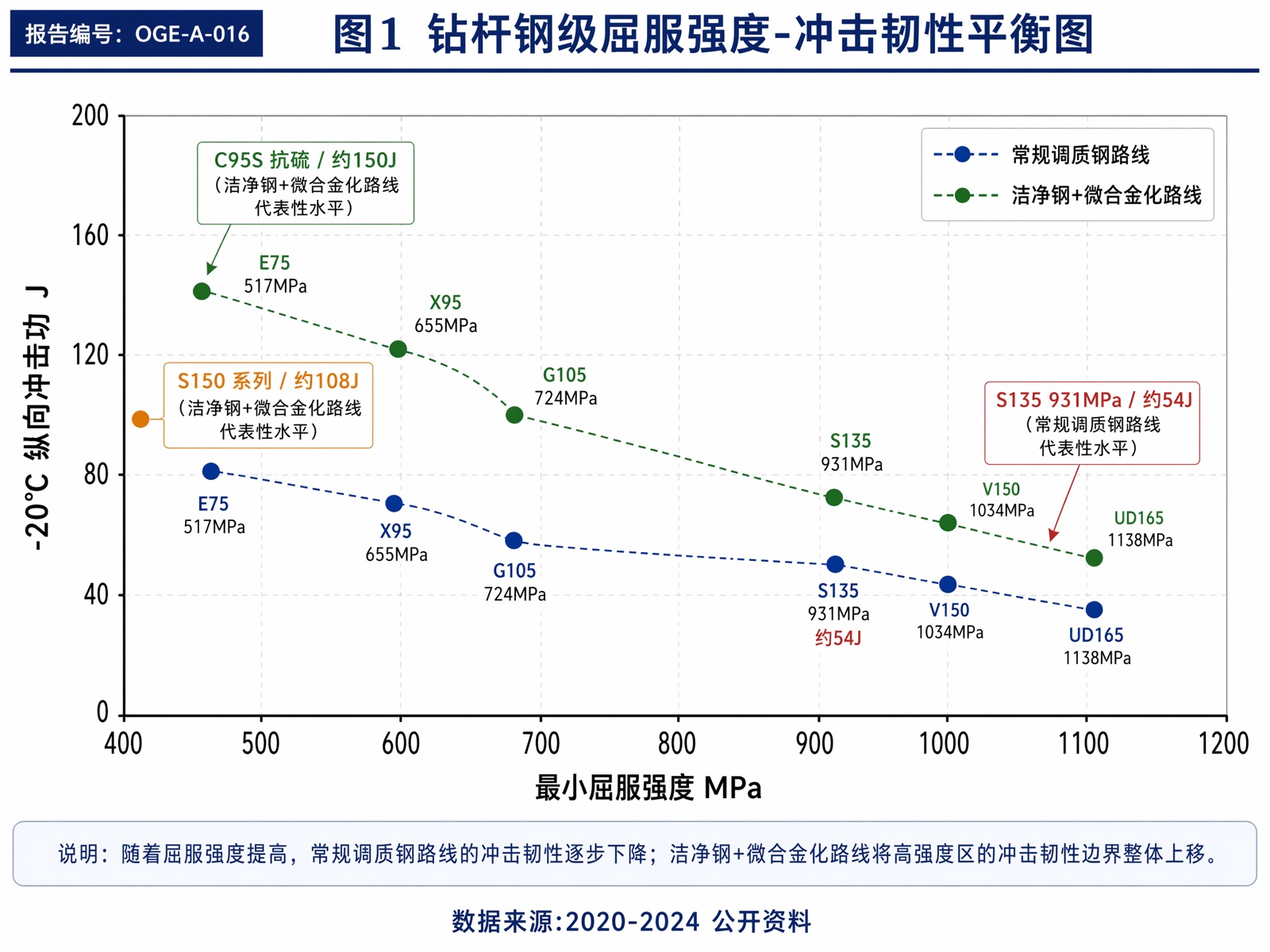

*图1 钻杆钢级屈服强度-冲击韧性平衡图*
