含 H₂S/CO₂ 环境材料抗硫化物应力开裂研究

报告编号：OGE-A-017 所属系列：OGE 系列 · 防腐与特种合金 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026 年 7 月 保密级别：内部参考（限内部使用） 版本：V1.0 决策导向：强决策导向 研究视野：全球视野 · 全时间轴 · 多层次结合

执行摘要

含硫化氢（H₂S）与二氧化碳（CO₂）的酸性油气环境，是石油天然气工业材料失效的"重灾区"，而硫化物应力开裂（Sulfide Stress Cracking, SSC）是其中最隐蔽、破坏性最强的失效形式之一。它往往在无宏观减薄征兆的情况下突发脆断，一旦发生轻则停产、重则酿成井喷、火灾与人员伤亡。本报告立足全球视野与全时间轴，从失效机理、材料冶金、标准规范、前沿动态、竞争格局到典型案例，对该主题进行深度剖析，并给出强决策导向的行动建议。核心结论如下：

结论一：抗 SSC 的本质是"控氢"，而非传统意义的"防蚀"。 SSC 属于氢致开裂（阴极型开裂）家族，其驱动力是进入金属晶格的原子氢，而非金属的电化学溶解减薄。H₂S 的关键角色是充当"氢复合毒化剂"，抑制钢表面氢原子复合成氢分子逸出，从而驱使更多原子氢进入基体。这一机理决定了防护思路必须从"降低腐蚀速率"转向"控制氢的产生、进入与富集"，任何选材、工艺与监测策略都应围绕"氢"这条主线展开。

结论二：行业治理依赖两条铁律与一套分区体系。 全球公认的核心判据是硬度 ≤ 22 HRC（约 250 HV10）与 H₂S 分压 ≥ 0.05 psia（约 0.345 kPa）触发抗硫要求，由 NACE MR0175/ISO 15156 统一治理，并按水相 pH 与 H₂S 分压将服役环境划分为 SSC Region 0/1/2/3。选材应遵循"抗硫碳钢＋缓蚀剂 → 13Cr/Super13Cr → 双相/超级双相不锈钢 → 镍基合金"的梯度升级路径，本质是在承压能力（高强度）与抗 SSC 能力（低氢敏感）之间寻求经济性最优的平衡点。

结论三：全球竞争呈"日欧主导高端、中国实现中高端追赶"格局。 油井管（OCTG）整体由 Tenaris、Vallourec 与日系（新日铁住金、JFE）领跑；高端镍基合金无缝管长期被美国 ATI、德国 Mannesmann、日本住友垄断。中国宝钢于 2009 年在普光气田下入国产 G3 镍基油管打破垄断，Super13Cr 更迟至 2025 年 4 月才在塔里木实现完全国产化（历时 17 年）。当前中国非 API 管基本实现国产化、OCTG 国内市占率超 80% 且多年净出口，但最高等级镍基合金与部分冶金复合管仍存进口依赖。

结论四：未来主线是"经济型抗硫＋数字化完整性＋极端工况材料"。 纳米碳化物氢陷阱设计、双金属冶金复合管（成本较全镍基合金低约 50%）、氢渗透在线监测与 AI 腐蚀大数据预测、HPHT 超深高含硫气田材料，是最具价值的突破方向。

风险提示（简要）：① 高强度化与抗 SSC 的天然矛盾在超深井日益尖锐；② 市场数据口径差异极大，多为第三方咨询报告，须视为量级参考；③ 高端耐蚀合金（CRA）国产自给率缺乏权威数字，供应链存在结构性隐患；④ 元素硫沉积腐蚀机理至今未完全阐明，高含硫气田仍有失效"盲区"。

行动建议（提要）：严格按分区选材，中等苛刻工况优先评估双金属复合管与"抗硫碳钢＋高效缓蚀剂"组合以控成本；加速国产 Super13Cr 与镍基合金替代；全生命周期部署氢渗透监测与 AI 预测；以哈萨克斯坦 Kashagan 事故为鉴，强化验收与全尺寸硬度质控。

本报告采用"结论后置"的论证结构：以下正文将先铺陈机理、冶金、标准、前沿与格局的完整分析与数据支撑，最后在第 07 章汇总趋势判断与分角色行动路径。决策层可读至此止，技术人员建议继续向下深读。

01 · 调研背景与目标

1.1 调研缘起与问题意识

全球油气资源正呈现明显的"变酸、变深、变难"趋势。随着易开采的甜性（Sweet，低 H₂S/CO₂）油气藏逐步枯竭，大量曾被视为"不经济"的高含硫（Sour）油气藏因能源需求上升被重新纳入开发版图。中国的普光、元坝，中东、里海（如哈萨克斯坦 Kashagan、Tengiz、Karachaganak）等世界级高含硫气田，H₂S 含量动辄达到数个至二十个摩尔百分点。在这种环境下，材料的 SSC 失效风险呈指数级放大。

SSC 之所以危险，在于其"隐蔽性"与"突发性"：不同于均匀腐蚀会带来可测的壁厚减薄，SSC 往往在无明显宏观征兆的情况下，于高应力、高硬度区域突发脆性断裂。历史上美国得克萨斯州、加拿大艾伯塔省的多起酸性气田事故，以及近年哈萨克斯坦 Kashagan 油田投产仅 13 天即因 SSC 泄漏被迫停产的案例，都印证了这一失效模式的破坏力。因此，深入厘清 SSC 机理、材料选择准则与全球技术产业格局，对于任何涉足酸性油气开发的企业而言，都是一项关乎安全、成本与战略自主的基础性课题。

1.2 核心调研问题

本报告围绕四个核心问题展开：其一，SSC 及其相关湿 H₂S 损伤形式的物理化学机理究竟是什么，H₂S 与 CO₂ 如何协同或竞争地影响材料失效？其二，抗 SSC 材料的冶金设计逻辑与材料梯度体系如何构建，各类材料的适用边界在哪里？其三，全球标准规范体系如何治理酸性服役选材，其判据的科学依据与工程内涵是什么？其四，全球抗硫材料的竞争格局、中国的自主化进展与"卡脖子"环节如何，未来技术趋势与决策路径应如何把握？

1.3 调研范围界定

技术范围：聚焦碳钢/低合金钢、马氏体不锈钢、双相/超级双相不锈钢、镍基合金在含 H₂S/CO₂ 环境下的抗 SSC 性能，兼及缓蚀剂、涂层、双金属复合管等辅助防护手段。应用范围：以油气工业的油井管（OCTG）、管线钢、井下工具与地面集输设施为主要落脚点。地域范围：全球视野，重点对比日本、欧洲、美国与中国的技术与产业。时间范围：全时间轴，覆盖 SSC 认识的历史演进（1950 年代至今）、当前技术现状与未来 3–10 年趋势。

1.4 调研方法说明

本报告采用多源交叉验证的研究方法，信息来源涵盖：国际权威标准文件（NACE、ISO、API、GB/T）、SCI 学术期刊（ScienceDirect、Nature 子刊、ACS、Corrosion Science、Springer 等）、企业技术资料与年报（宝钢、天津钢管、Tenaris、Vallourec 等）、行业新闻与市场咨询报告。所有关键数据均标注来源与年份，并在配套《参考文献汇总》中按 GB/T 7714–2015 标准著录并附五级可信度评级，以确保结论的可追溯性与可信度分层。

02 · 技术现状全景

2.1 湿 H₂S 损伤家族：SSC 及其"亲属"

理解 SSC，必须将其放在"湿 H₂S 环境氢致损伤家族"的整体图景中审视。这个家族的成员相互关联，却又各有特征，其共同起点都是——H₂S 湿腐蚀在钢表面产生的原子氢进入金属基体。区别的关键在于是否需要外加应力、裂纹取向以及萌生位置。

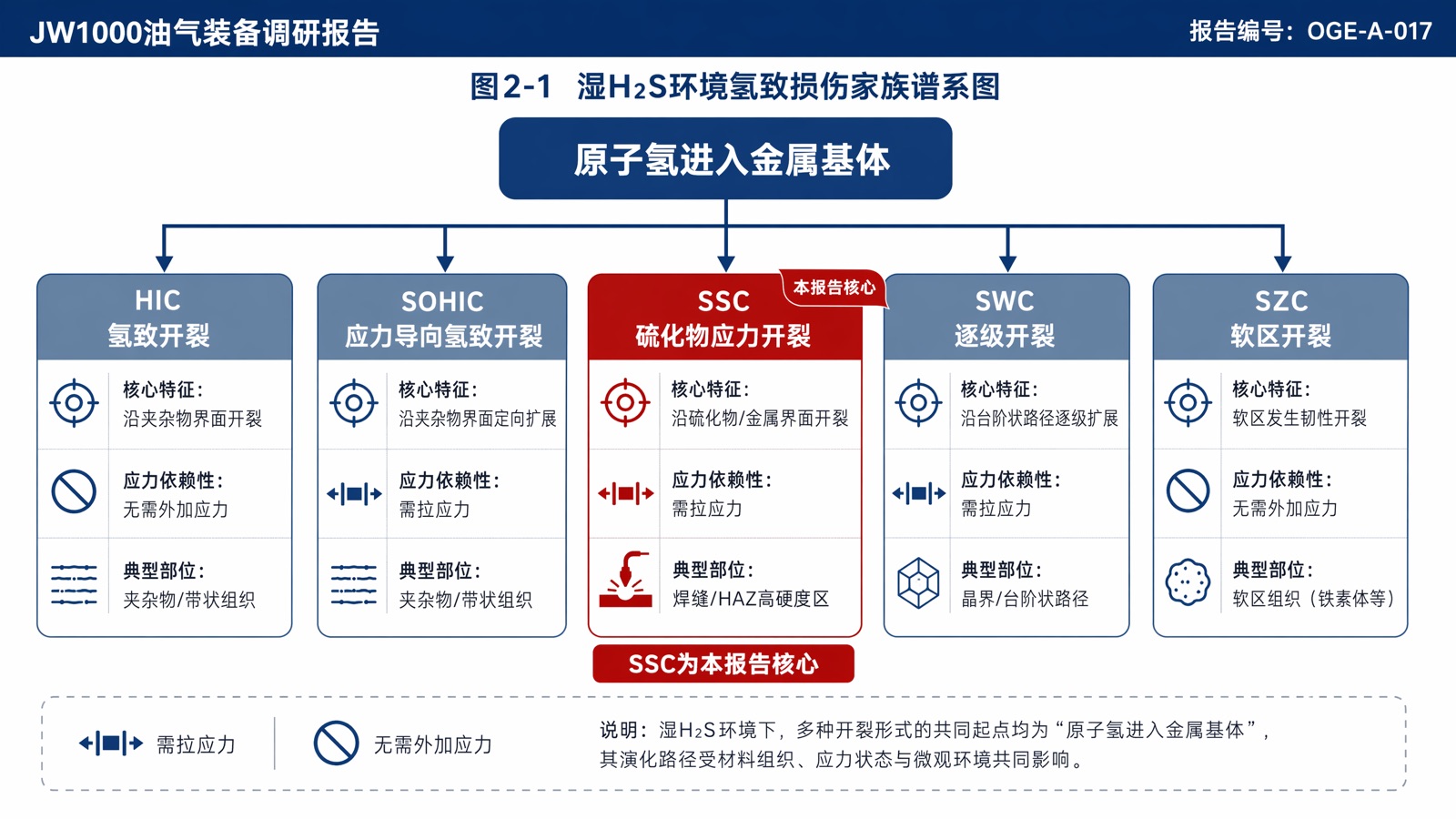

*图2-1 湿H₂S环境氢致损伤家族谱系图*

下表系统对比了五种损伤形式的核心差异，是理解本主题的基础框架。

需特别指出，SSC 与应力腐蚀开裂（SCC）虽表现相似，但机理迥异：SSC 属阴极型开裂机制（由氢致脆化驱动），而经典 SCC（如氯致 SCC）属阳极型开裂机制（由局部阳极溶解驱动）。这一区分对选材至关重要——抗 SSC 与抗 SCC 的材料策略并不完全相同，在同时含 H₂S 与高氯的环境中需两者兼顾。

2.2 SSC 机理的核心原理（白话版）

若用一句话概括 SSC 的发生机制：钢在含 H₂S 的水中腐蚀，产生的原子氢像"蛀虫"一样钻进钢的内部，在拉应力的配合下，把原本有韧性的钢"掏空"成脆性材料，最终在远低于其强度极限的应力下突然断裂。

拆解这一过程，有三个关键环节。第一是氢的产生：钢与 H₂S 发生电化学反应，阴极析出原子氢（H•）。第二是氢的"毒化富集"：正常情况下，钢表面的原子氢会两两复合成氢气分子逸散到环境中；但硫是一种强效的"氢复合毒化剂"，它大幅抑制了这一复合过程，使大量本应逸出的原子氢转而扩散进入钢的晶格内部。这正是 H₂S 环境远比纯酸腐蚀更易致脆的根本原因。第三是氢致开裂：进入晶格的氢原子在高应力、高硬度区域（如晶界、夹杂物界面、缺口三轴应力区）富集，降低金属的原子键合力或诱发局部塑性异常，在拉应力作用下引发脆性开裂。

2.3 氢致脆化的三大微观机制

关于氢究竟如何"致脆"，材料学界长期存在机制之争，目前形成三大主流理论，SSC 的实际断裂往往是它们的耦合结果：

HEDE（氢增强解聚/脱聚，Hydrogen-Enhanced Decohesion）：溶解的氢降低晶格及界面（晶界、析出相界、相界）的原子键合力，当局部应力超过被削弱后的内聚强度时，发生解理型脆断。该机制得到第一性原理计算的有力支持。

HELP（氢增强局部塑性，Hydrogen-Enhanced Localized Plasticity）：氢提高位错的迁移率、增强局部塑性变形，使变形高度局部化，最终以准解理方式断裂。该机制得到环境透射电镜（E-TEM）原位实验的证实。

AIDE（吸附诱导位错发射，Adsorption-Induced Dislocation Emission）：由 Lynch 提出，吸附在裂尖表面的氢促进位错发射，使裂纹沿倾斜滑移面扩展。

学界共识是多机制耦合，其中以"HELP 介导的 HEDE"最常被引用——即 HELP 使局部塑性异常、应变集中，进而为 HEDE 的解理断裂创造条件。理解这一机制争论的意义在于：抗 SSC 材料设计的核心，是通过冶金手段"管理"氢在材料中的行为（尤其是氢陷阱工程），从源头上削弱上述致脆机制的作用条件。

2.4 发展脉络与成熟度评估

SSC 的认识历程，是一部由血泪事故推动的工程科学史。20 世纪 50–70 年代，美国得克萨斯州、加拿大艾伯塔省的酸性气田相继发生高强钢井下管柱与地面设施的突发脆断事故（如著名的 Denver City 事故造成 9 人死亡），促使行业系统研究这一现象。1975 年，美国腐蚀工程师协会（NACE）发布首版 MR0175（最初仅针对阀门），确立了硬度 ≤ 22 HRC 的核心判据；1977 年配套发布 TM0177 试验方法。此后历经 1978 年扩展为通用标准、1995/1996 年欧洲 EFC 16/17 补充、2003 年 NACE 与 ISO 合并为 NACE MR0175/ISO 15156 三部曲，形成了今日全球通行的治理框架。

从技术成熟度看，SSC 的基础机理与选材判据已高度成熟（可视为 TRL 9），22 HRC 红线沿用半个世纪而不衰；但在极端工况材料、经济型抗硫合金、数字化氢监测等前沿方向，仍处于快速演进阶段（TRL 4–7）。这种"基础稳固、前沿活跃"的成熟度分布，正是本主题兼具工程可靠性与研发价值的原因。
