高温氟橡胶/全氟醚(FKM/FFKM)密封件性能研究

报告编号：OGE-A-018｜密级：A级深度技术专题｜赛道：油气装备与高端材料 · 密封与橡塑材料 委托方：北京经纬智汇信息咨询有限公司｜报告日期：2026年7月

摘要

氟橡胶(FKM)与全氟醚橡胶(FFKM)是油气装备、半导体、化工三大高端严苛工况密封的核心弹性体材料。本报告以"现状—对标—瓶颈—趋势"四段式展开,核心判断如下：

FKM(含氟量约66–70%)是当前油气密封的"工作马",连续耐温约200–230℃,单价适中;FFKM则通过主链全氟化(全氟醚基),将耐温上限推高至300–327℃,并且据杜邦Kalrez官网(dupont.cn)"用于特殊密封的Kalrez®弹性体经过精心设计,可耐受1800多种化学药品,同时具有高温稳定性"——是HPHT超深井、酸性气田、CCUS注气井、地热井等极端工况下不可替代的"顶配"材料,但单价极高(全球FFKM生胶2024年均价约6207美元/千克,中国半导体级成品密封圈价格高达每千克3万–5万元)。

全球FFKM市场高度垄断。据国内氟化工行业专题研报,"美国杜邦的Kalrez和GT的Chemraz产品群丰富,性能优越,占全球市场的60%-70%",其中杜邦一家约占60%;3M已于2025年退出该市场。中国在通用型FKM(二元胶)已实现产业化,但高性能FKM(耐低温/耐碱/过氧硫化)与FFKM仍受制于人——据弗若斯特沙利文统计(引自芯密科技科创板招股书),"半导体级全氟醚橡胶密封圈2024年的国产化率不足10%"。

对经纬智汇及其客户,本报告结论后置于末章,核心建议为：油气选型上以FKM为基准、按工况阶梯升级至FEPM(Aflas)/FFKM;投资上重点关注FFKM生胶(全氟醚生胶)国产化与油气专用抗RGD配方两大高壁垒环节。

一、行业与技术背景

1.1 密封件在油气装备中的关键地位

在油气勘探开发中,非金属密封件(O型圈、封隔器胶筒、阀座密封等)是井下工具、井口装置、采油树、防喷器、水下生产系统的"咽喉"部件。一旦密封失效,轻则停产检修,重则井喷、泄漏、人员伤亡与环境事故。随着勘探向深井超深井、高温高压(HPHT)、含硫(酸性)气田、CO₂驱与CCUS推进,工况温度已从常规突破至200℃以上,压力从69MPa(10000psi)提高到部分20000psi乃至30000psi(207MPa)等级,对密封弹性体提出了远超通用橡胶的极限要求。

1.2 氟弹性体家族谱系

含氟弹性体按主链结构与含氟量递进,构成一个性能—成本的阶梯：

• NBR/HNBR(氢化丁腈)：油气常规/中温工况主力,耐温约120–150℃,抗RGD性优异,成本低;
• FKM(氟橡胶)：含氟量66–70%,耐温200–230℃,油气密封"工作马";
• FEPM(四丙氟橡胶,如AGC Aflas)：耐蒸汽、耐胺、耐碱、耐H₂S突出,是酸性气/蒸汽驱的优选;
• FFKM(全氟醚橡胶)：主链全氟化,耐温300–327℃,近乎万能耐化学介质,油气"顶配"。

这一谱系是全篇选型逻辑的主轴：工况越极端,越向下游(FFKM)攀升,成本亦呈指数增长。

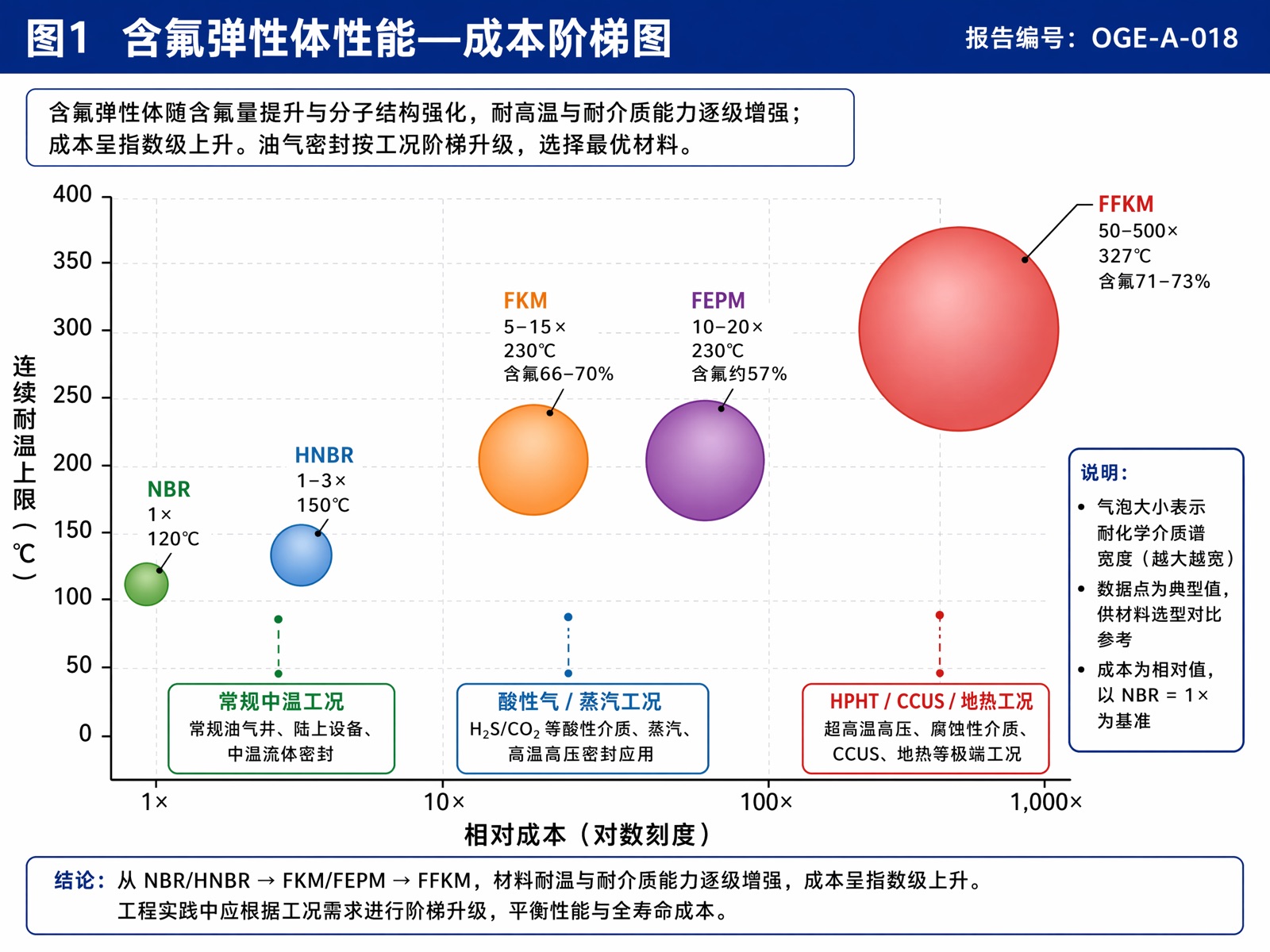

!图1：含氟弹性体性能—成本阶梯图 *图1：含氟弹性体性能—成本阶梯图*

二、材料原理与分类(微观层)

2.1 分子结构与含氟量—性能关系

氟弹性体的卓越性能源于碳—氟(C–F)键——它是有机化学中键能最高的单键之一,氟原子的高电负性与大原子半径在碳主链周围形成致密的"屏蔽层",阻止化学介质和热对主链的攻击。含氟量越高,屏蔽越完整,耐热与耐化学性越强,但加工性与低温柔性随之下降。

FKM由偏氟乙烯(VDF)与六氟丙烯(HFP)、四氟乙烯(TFE)等单体共聚而成。按单体组合与含氟量分型：

• 26型(二元胶)：VDF/HFP共聚,含氟量约66%,通用型,中国已大规模产业化,占国内氟橡胶产量80%以上;
• 246型(三元胶)：VDF/HFP/TFE共聚,含氟量提高至约68–70%,耐热耐介质更优,可长期在约275℃使用、短期320℃以上,但中国三元胶仍有差距;
• 246-4型/更高含氟：进一步提高TFE比例,耐介质更强;
• TFE/P(FEPM,四丙氟橡胶)：四氟乙烯/丙烯共聚,耐碱、耐胺、耐蒸汽、耐H₂S优异,是酸性气田专用。

FFKM主链为四氟乙烯(TFE)与全氟烷基乙烯基醚(如全氟甲基乙烯基醚PMVE)共聚,并引入少量带硫化点的第三单体。聚合物中所有碳原子上的氢均被氟取代,完全不含C–H键,故被称为"橡胶态的PTFE(聚四氟乙烯)"。其含氟量高于普通FKM(约71–73%),侧链的醚键(–O–)提供分子柔顺性,将玻璃化转变温度(Tg)降低到约–19℃至–20℃,兼顾高温稳定性。第三单体(硫化点单体)的配方是各厂商视为核心机密的技术分水岭。

2.2 交联(硫化)体系机理差异

硫化将线性生胶交联成三维网络,是决定成品耐温、压变、耐介质的关键工序。四类体系机理与适用性对照：

关键工程含义：双酚固化耐温最高但耐蒸汽差,过氧化物固化耐水/酸最佳但耐温略低,三嗪固化耐温极限最高但耐介质谱变窄。FFKM常采用过氧化物或三嗪固化,或二者复合以兼顾耐化学性与耐高温。氟橡胶通常需二段硫化(后处理),去除交联残留与挥发物,提高交联密度。

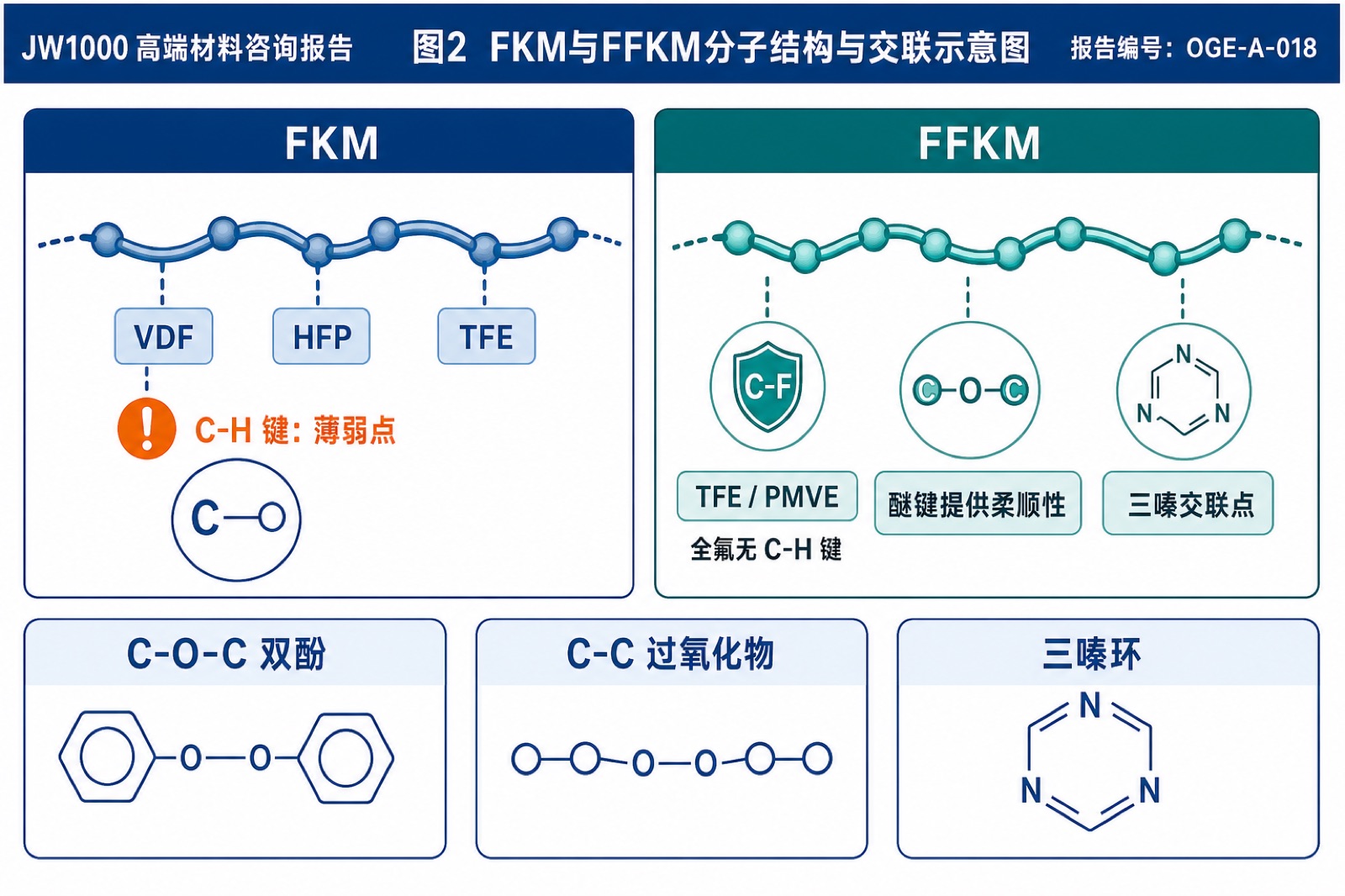

!图2：FKM与FFKM分子结构与交联示意图 *图2：FKM与FFKM分子结构与交联示意图*
