快速气体减压(RGD)失效机理与抗RGD材料研究 ## ——A级深度技术专题调研报告

摘要(TL;DR)

• RGD(快速气体减压)是高压溶解气体在快速减压时于弹性体内部成核、成泡、开裂,导致的力学-化学耦合失效。当前抗RGD材料以FFKM(全氟醚,如DuPont Kalrez 0090/OG193)、高硬度FKM(氟橡胶)、FEPM(如AGC Aflas四丙氟橡胶)、HNBR(氢化丁腈)四大体系为主,由NORSOK M-710 / ISO 23936-2标准的0–5级损伤评级量化(0000级为完美通过,4/5级判为失效)。

• 全球竞争格局由欧美日巨头主导:原材料端Chemours以约31%营收份额居全球氟弹性体首位、前五名合计约70%;密封成品端由Trelleborg(Isolast)、DuPont(Kalrez)、Parker、James Walker、Greene Tweed(Chemraz)、PPE(Perlast)、Freudenberg(Simriz)瓜分高端市场。中国在石油级/半导体级高端FFKM国产化率不足10%,存在明显技术差距,但也构成清晰的国产替代与新赛道机遇。

• CCUS(超临界CO₂)与氢能(70MPa储运)是新增长极,对RGD提出更严苛挑战。建议经纬智汇以"选型咨询 + 国产替代验证陪跑 + CCUS/氢能新赛道前瞻布局"三线切入,并密切跟踪欧盟PFAS法规拐点。

关键发现(Key Findings)

• 机理:RGD失效本质是"气体溶解→扩散渗透→过饱和成核→气泡膨胀→断裂"的四阶段过程,减压速率、压力、温度、气体成分与溶解度、交联密度/硬度、以及密封件截面尺寸是六大核心变量。断裂力学与分子模拟已证实空腔生长是不可逆的多步局部断裂过程。

• 材料:抗RGD综合性能排序总体为 FFKM > 高硬度FKM/FEPM > HNBR,但须结合温度窗口、酸性气体(H₂S)、低温性能与成本进行多维权衡,不存在"万能"材料。

• 标准:标准体系已从NORSOK M-710(挪威,1990年代起)演进至ISO 23936-2(2011全球化),并与API 6A、TOTAL GS EP PVV 142并存,成为全球高端油气采购的"通行证"。

• 市场:全球油气密封市场2024年约28.51亿美元;氟弹性体(FKM)原材料市场2024年约7.99亿美元;FFKM市场2024年约39.57–46.7亿美元;高端抗RGD材料溢价显著(半导体级FFKM达3万元/公斤级)。

• 政策:欧盟PFAS限制(REACH)是悬顶之剑,叠加3M退出PFAS生产,可能重塑全球氟弹性体供应链,并催生非氟/低氟替代研发与国产替代窗口。

一、RGD/ED失效机理(微观原理级)

1.1 物理化学过程

快速气体减压(Rapid Gas Decompression, RGD),又称爆炸性减压(Explosive Decompression, ED)或抗爆炸减压(AED),是弹性体密封件在高压气体环境中长期服役后、系统压力快速下降时发生的一类失效。其过程可分为四个阶段:

• 溶解渗透:高压气体(CO₂、H₂S、CH₄、N₂等)在内外压差驱动下溶解并渗透进入弹性体基体,直至材料内部气体压力与系统压力平衡。此阶段材料仅发生一定溶胀,只要系统压力保持高位,不产生损伤。

• 成核:当外部压力快速下降,溶解在材料内部的气体来不及通过表面扩散逸出,过饱和气体在材料内部的微缺陷、空洞、填料/基体界面等薄弱处成核,形成微气泡。

• 膨胀生长:气泡在内部气体压力作用下膨胀;卫星气泡因局部应力集中在主气泡周围继续成核。

• 断裂失效:当气泡生长速率超过弹性体的粘弹性松弛速率,气泡周围材料的拉应力超过其断裂强度,气泡破裂,形成起泡(blistering)、内部裂纹、开裂(cracking)乃至断裂/碎裂等宏观损伤。

需要澄清:尽管俗称"爆炸性减压",实际过程中并无爆炸发生。损伤既可表现为材料内部或外部的开裂,也可表现为密封件表面的起泡,在气体压缩机机壳O型圈上常见环向裂纹。

1.2 关键影响因素

1.3 失效力学与建模

学界已用断裂力学框架描述RGD:每个球形空腔在其膨胀态对应于卸载态下一个随机取向的2D硬币形(penny-shape)裂纹,空腔生长是一个不可逆的、多步的局部断裂过程,伴随聚合物分子链断裂。研究者用π扩展蒽-马来酰亚胺力致荧光探针,在聚丙烯酸乙酯模型弹性体中以共聚焦荧光显微镜(约1µm分辨率)无损可视化了氢饱和快速减压后的分子链断裂损伤,并实现3D荧光映射。相关团队在氢饱和弹性体快速减压空腔损伤关键参数、基于空心球模型的扩散/力学数值模拟(内腔半径50–500nm)、以及声发射法检测高压氢减压内部断裂等方向持续推进。这些工作构成了从分子模拟、有限元到气体溶解-扩散建模的抗RGD材料设计理论基础。

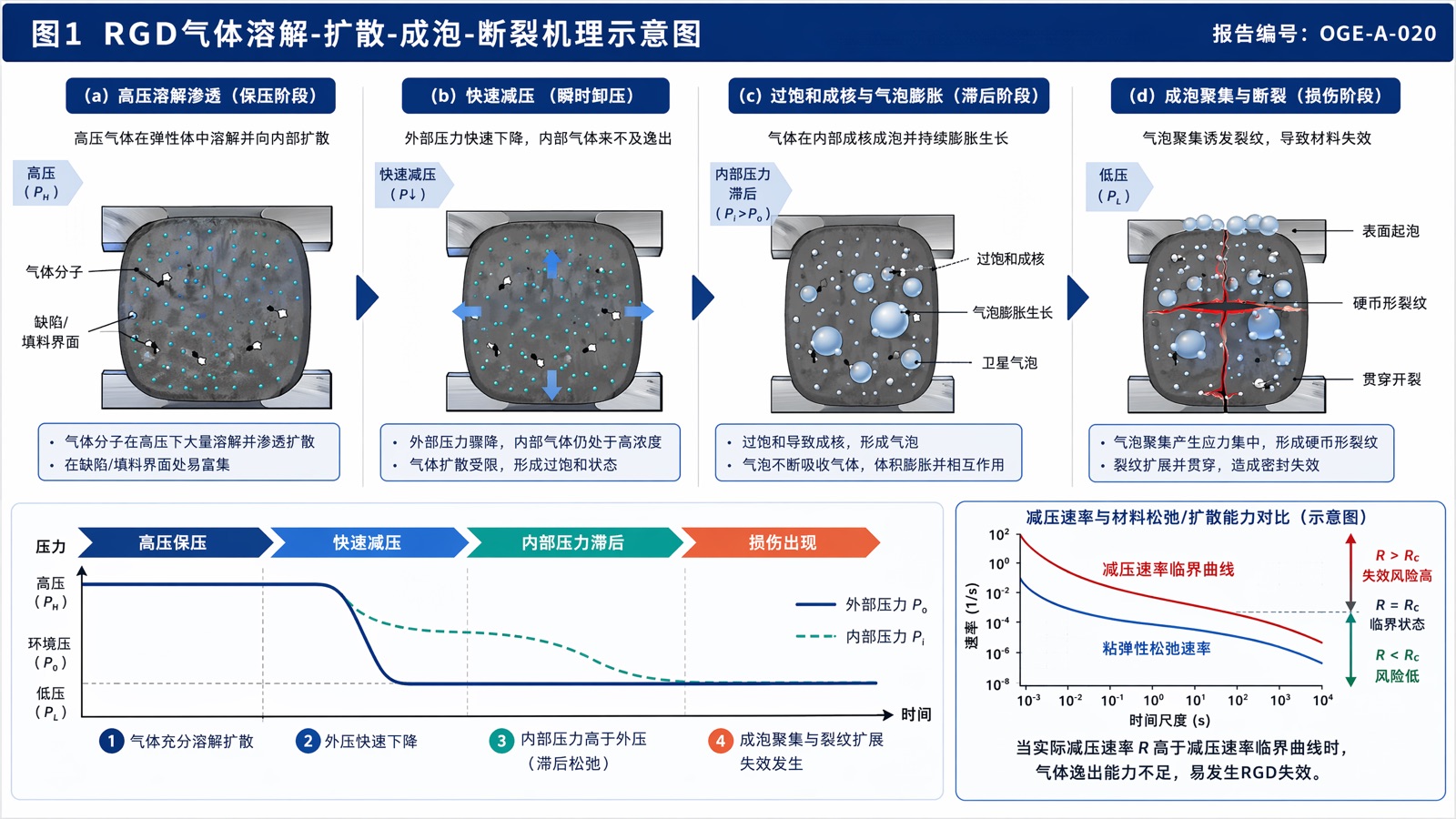

*图1 RGD气体溶解-扩散-成泡-断裂机理示意图*
