增材制造在井下工具修复与制造中的应用研究

报告编号：OGE-A-022 报告分类：高端制造与国产替代 报告等级：A 级深度技术专题 编制单位：经纬智汇信息咨询有限公司 内容偏向：技术导向 + 市场导向（兼顾政策导向与商业导向） 研究视角：全球视野 · 全时间轴 · 多层次颗粒度 · 强决策导向 结构范式：结论后置（分析铺陈 → 数据支撑 → 最终结论）

内容摘要

金属增材制造（Additive Manufacturing，AM；俗称金属 3D 打印）正在从油气行业的"原型与工装辅助"边缘角色，跃升为"可认证功能件制造与高价值井下工具再制造"的主流工艺选项之一。这一转变的驱动力，并非单件制造成本的下降，而是交付周期的骤减、库存逻辑的重构（数字库存/按需打印）以及复杂几何设计自由度的释放。

本报告以"厘清现状—寻找方向—支撑决策"为主线，对增材制造在井下工具修复与制造领域的技术原理、材料体系、典型应用、专利格局、市场规模、竞争态势、政策标准、瓶颈突破与国产替代路径进行了系统梳理。

研究发现，井下工具增材应用已形成清晰的双轨技术格局：定向能量沉积（DED，含激光熔覆 LMD 与电弧增材 WAAM）凭借高沉积速率与在既有零件表面直接堆积的能力，主导修复再制造与大尺寸构件；激光粉末床熔融（LPBF/SLM）凭借高精度与复杂内腔成形能力，主导随钻仪器壳体、复杂流道等精密新件。材料选择高度集中于镍基高温合金（Inconel 718/625）、钴基合金（Stellite）、碳化钨硬质合金（WC-Co）与马氏体/双相不锈钢，其共同约束是井下高温高压（HPHT）、硫化氢（H₂S）酸性腐蚀与强磨蚀等极端工况。

国际头部油服公司已建立显著的专利与应用领先优势：贝克休斯（Baker Hughes）已开发超过 1000 个增材零件号、累计部署超过 10000 件已打印零件；斯伦贝谢（SLB）旗下 Smith Bits 以电子束增材的 Aegis 装甲熔覆使钢体 PDC 钻头抗冲蚀性提升 400%；Vallourec 以电弧增材打印的井下承压件通过 API 5C5:2017 CAL-IV 认证。中国以西安交通大学、西北工业大学、华中科技大学为科研主力，以铂力特、中航迈特、鑫精合为产业支撑，整体处于"追赶+局部并跑"态势，核心差距集中于井下酸性服役专用粉末的认证一致性、油气专用工艺数据库积累与国际标准话语权。

全球油气增材制造是一个约 15 亿美元量级、以约 10%–13% 复合年增长率扩张的细分市场，嵌套于 2025 年约 60 亿美元的全球金属增材大盘与 242 亿美元的整体增材大盘之中，亚太（尤其中国）为全球增速最快区域。

最终结论与核心建议前置提示（详细论证见第九章）：对经纬智汇及其服务的石油企业客户而言，最优切入路径是"以 DED/激光熔覆再制造服务为立项起点，同步开展国产粉末与设备验证，并前瞻布局认证体系与工艺数据库"，避免在高端 LPBF 整机赛道与国际巨头正面消耗，转而在"认证 + 工艺数据 + 现场化修复"这一软实力短板上构建可持续壁垒。

第一章 研究背景与技术定位

1.1 问题的提出：井下工具的"高价值—易损耗—长交期"三重困境

油气勘探开发的井下作业环境，是工业领域最严苛的极端工况之一。井下工具（钻头、稳定器、扶正器、螺杆钻具、井下马达、旋转导向工具、封隔器、打捞工具、各类阀件等）长期承受高温高压、强磨蚀、酸性腐蚀与交变载荷的复合作用，其失效与损耗具有高频次、高价值、高停机代价的特征。

这一现实催生了三重困境。其一是高价值困境：高端井下工具（尤其含镍基高温合金、硬质合金、旋转导向电子部件的工具）单件价值从数万元到数百万元不等，整体报废更换的经济代价高昂。其二是易损耗困境：磨损、冲蚀、腐蚀导致的表面失效占井下工具失效的主要比例，而传统修复工艺（堆焊、火焰钎焊、电镀、喷涂）存在热输入大、变形不可控、结合强度不足、涂层易剥落等固有缺陷。其三是长交期困境：井下工具品类繁多、批量小、定制化程度高，传统"锻造+机加工"制造链条冗长，备件采购与制造周期常达数月甚至近一年，而钻井平台/海上作业的停机损失可高达每天数十万美元级。

正是这三重困境，为增材制造的介入提供了根本的价值空间。增材制造的核心价值主张，恰好对应上述痛点：以近净成形与在既有基体上冶金结合的能力，实现高价值工具的低成本再制造；以低热输入、可控路径的精密堆积，替代粗放的传统修复；以"按需打印、数字库存"重构备件供应链，将交期从"月"压缩到"周"。

1.2 增材制造的技术定位：不是"替代传统制造"，而是"补足传统制造的能力空白"

需要在报告伊始厘清一个常见的认知误区：增材制造在可预见的未来，并不会全面替代锻造、铸造、机加工等传统制造工艺。对于大批量、几何规则、性能要求以疲劳寿命为主导的标准件，传统工艺在成本、效率、可靠性数据积累上仍具压倒性优势。

增材制造真正的战略定位，是补足传统制造的三类能力空白：

其一，几何自由度空白——传统工艺无法制造的复杂内流道、点阵轻量化结构、拓扑优化构型、一体化集成件；

其二，再制造能力空白——在损伤零件的既有几何基础上，精准重建功能表面，实现"修旧如新"甚至"修旧胜新"（通过在磨损部位堆积比原材料更耐磨的合金）；

其三，供应链柔性空白——小批量、定制化、地理分散（井场/海上平台就地修复）场景下的快速响应能力。

理解这一定位，是后续所有技术选型、市场判断与投资决策的逻辑起点。将增材制造误置于"全面替代传统制造"的期待之下，会导致立项方向的系统性偏差。

1.3 全时间轴视角：从工装辅助到功能件认证的三个发展阶段

从全时间轴梳理，增材制造在井下工具领域的应用演进大致经历三个阶段。

第一阶段（约 2010 年之前）——工装与原型辅助期。 增材主要用于快速制作设计验证原型、检具工装、非承载展示件，不进入井下服役，价值局限于研发提效。

第二阶段（约 2013—2020 年）——功能件试制与早期部署期。 以贝克休斯 2013 年首件井下取芯筒、2016 年重新设计电缆地层测试工具"缓冲管"为标志，增材件开始进入实际井下服役；SLB 于 2019 年推出 Aegis 装甲熔覆；Vallourec 完成首个电弧增材承压安全关键件认证。这一阶段的核心特征是"单点突破、案例驱动、认证逐案攻关"。

第三阶段（约 2020 年至今）——规模化零件库与再制造体系化期。 头部企业开始建立成百上千的增材零件号库、"黄金构建文件"式的可重复性管理体系、机器学习辅助的选件机制，并将增材从"制造工具"升级为"供应链与工程创新的驱动引擎"。这一阶段的核心特征是"体系化、数字化、规模化"。

当前，全球领先者正处于第三阶段，而中国多数油气装备企业仍处于第二阶段向第三阶段过渡的关键窗口。这一时间差，既是差距所在，也是国产替代的战略机遇窗口。

第二章 技术原理与工艺路线深度剖析

2.1 金属增材制造的物理本质与工艺分类

金属增材制造的物理本质，是以高能束（激光、电子束、电弧）或粘结/固态结合机制，将金属原料（粉末或丝材）逐层堆积、冶金结合，最终形成三维实体的过程。其共性物理挑战在于：快速熔化—凝固过程中的温度梯度控制、残余应力管理、缺陷（气孔、裂纹、未熔合）抑制，以及微观组织的一致性调控。

按照 ISO/ASTM 52900 国际标准，金属增材可归入七大工艺类别中的四类主流路线：粉末床熔融（PBF）、定向能量沉积（DED）、粘结剂喷射（Binder Jetting）与部分材料喷射工艺。在井下工具领域，具备实际应用价值的工艺主要为以下六类，其技术特征对比如下表。

表 2-1　井下工具领域主流金属增材工艺技术特征对比

2.2 定向能量沉积（DED）：修复再制造的核心工艺

定向能量沉积通过将金属粉末或丝材送入由激光、电子束或电弧产生的移动熔池中，逐层堆焊成形。其物理本质是移动热源作用下的快速熔化—凝固冶金过程。

DED 之所以成为井下工具修复再制造的主力工艺，在于三项不可替代的能力。第一，高沉积速率——粉末与丝材基激光 DED 的沉积速率可达 1–10 kg/h，约为粉末床熔融的 10 倍，熔道尺寸在 1–5 mm 量级，使大面积表面重建在经济时间内可行。第二，在既有零件表面直接堆积的能力——无需支撑结构、可多轴运动，能够在磨损、冲蚀、腐蚀失效的稳定器耐磨带、螺杆钻具/井下马达转子螺旋面、涡轮转子轴颈等既有几何上直接重建功能层，冶金结合强度可达母材的 90% 以上，热输入与稀释率显著低于传统堆焊。第三，材料梯度构建能力——可在同一构件不同部位沉积不同成分的合金，实现"基体用韧性材料、表面用耐磨材料"的功能梯度设计。

DED 与数控加工的结合，进一步形成"混合制造"（Hybrid Manufacturing）范式：在同一台设备上，一次装夹即可完成材料堆积与精密加工，兼顾增材的几何自由度与减材的精度，特别适合修复类作业中"堆积—加工—再堆积"的迭代需求。

在具体工艺优化层面，学术界已针对井下典型零件形成方法论。以石油钻井螺杆泵转子（螺旋曲面）修复为例，研究者采用响应面法对激光熔覆工艺参数进行系统优化，在激光功率约 2217 W、送粉速率约 2.86 r/min、扫描速度约 400 mm/min、搭接率约 25.6% 的参数组合下，实现了对复杂螺旋曲面的高质量重建，并验证了"逆向工程建模 + 机器人熔覆路径规划"技术链的工程可行性。这类研究为国产化工艺数据库的建立提供了直接的方法学范本。

2.3 激光粉末床熔融（LPBF/SLM）：复杂新件制造的核心工艺

激光粉末床熔融在铺展的粉末床上，用激光逐层选区熔化 20–50 μm 的细粉。其窄熔池特性带来一系列精密制造优势：分辨率可达 0.1–0.2 mm，尺寸公差可控制在 ±50 μm，表面粗糙度可低至 Ra 5–15 μm，致密度可超过 99.5%。

这些特性使 LPBF 成为复杂新件制造的核心工艺，典型应用包括：复杂内流道结构件、随钻测量（MWD）与随钻测井（LWD）仪器壳体、点阵轻量化结构、精密阀件与流控元件。贝克休斯即采用直接金属激光熔化技术生产多种钻井服务零件，并通过将某井下流体分析工具的过滤网由传统机加工改为 3D 打印，同时获得了更大的有效过滤面积与更低的制造成本——这是几何自由度直接转化为功能提升的典型案例。

LPBF 的固有局限也需清醒认识：成形尺寸受粉末床幅面限制（大幅面 LPBF 设备可达约 2000 mm，但成本高昂）；逐层熔化累积的残余应力需通过热处理消除；细粉的流动性、氧含量控制与批次一致性对最终质量影响显著；单位时间产出低于 DED，不适合大件快速成形。

2.4 其他关键工艺：EBM、WAAM、Binder Jetting 与冷喷涂

电子束熔化（EBM） 在真空环境中以电子束为能量源，成形腔预热温度高，因而残余应力小，特别适合钛合金、镍基高温合金及易开裂的脆性材料。SLB 的 Aegis 装甲熔覆即基于电子束增材工艺实现。

电弧增材制造（WAAM） 作为 DED 的丝材分支，沉积速率极高、丝材成本低廉，适合米级大型近净成形件。Vallourec 的 WAAM 单元可生产体积至 2 m³、高 2 m、直径 1 m 的构件，是海上平台大件与油套管（OCTG）附件的经济选择，但表面粗糙、公差较松，必须辅以机加工。

粘结剂喷射（Binder Jetting） 在室温下喷射粘结剂粘合粉末，再经脱脂烧结致密化，将成形与致密化过程解耦，因而无残余应力、力学性能各向同性。这一特性使其成为碳化钨硬质合金（WC-Co）批量成形的首选路线——WC-Co 经粘结剂喷射可达约 99.3% 的相对致密度，Kennametal 与 GE Additive 合作以此工艺量产 3D 打印碳化钨与 Stellite 部件。

冷喷涂（Cold Spray） 属固态低温沉积，颗粒以高速撞击基体实现结合，无熔化、无热影响区，特别适合修复损伤的螺纹孔、密封面等对热敏感的部位，并可抑制异种金属间的电偶腐蚀，是热敏感修复场景的独特补充。

2.5 修复再制造与全新制造的工艺路线差异

从应用场景看，修复再制造与全新制造对增材工艺的要求存在系统性差异，理解这一差异是工艺选型的关键。

修复再制造场景以 DED、激光熔覆、冷喷涂为主力工艺，其技术焦点在于：在既有基体上实现可靠冶金结合、精确控制稀释率与热变形、通过逆向工程精准匹配损伤件几何、构建功能梯度。此类场景对"表面性能重建"的要求高于对"整体几何精度"的要求。

全新制造场景以 LPBF、EBM、Binder Jetting 为主力工艺，其技术焦点在于：从零构建复杂几何、保证整体致密度与力学性能一致性、管理支撑结构与后处理。此类场景对"几何精度与内部质量"的要求高于对"表面结合"的要求。

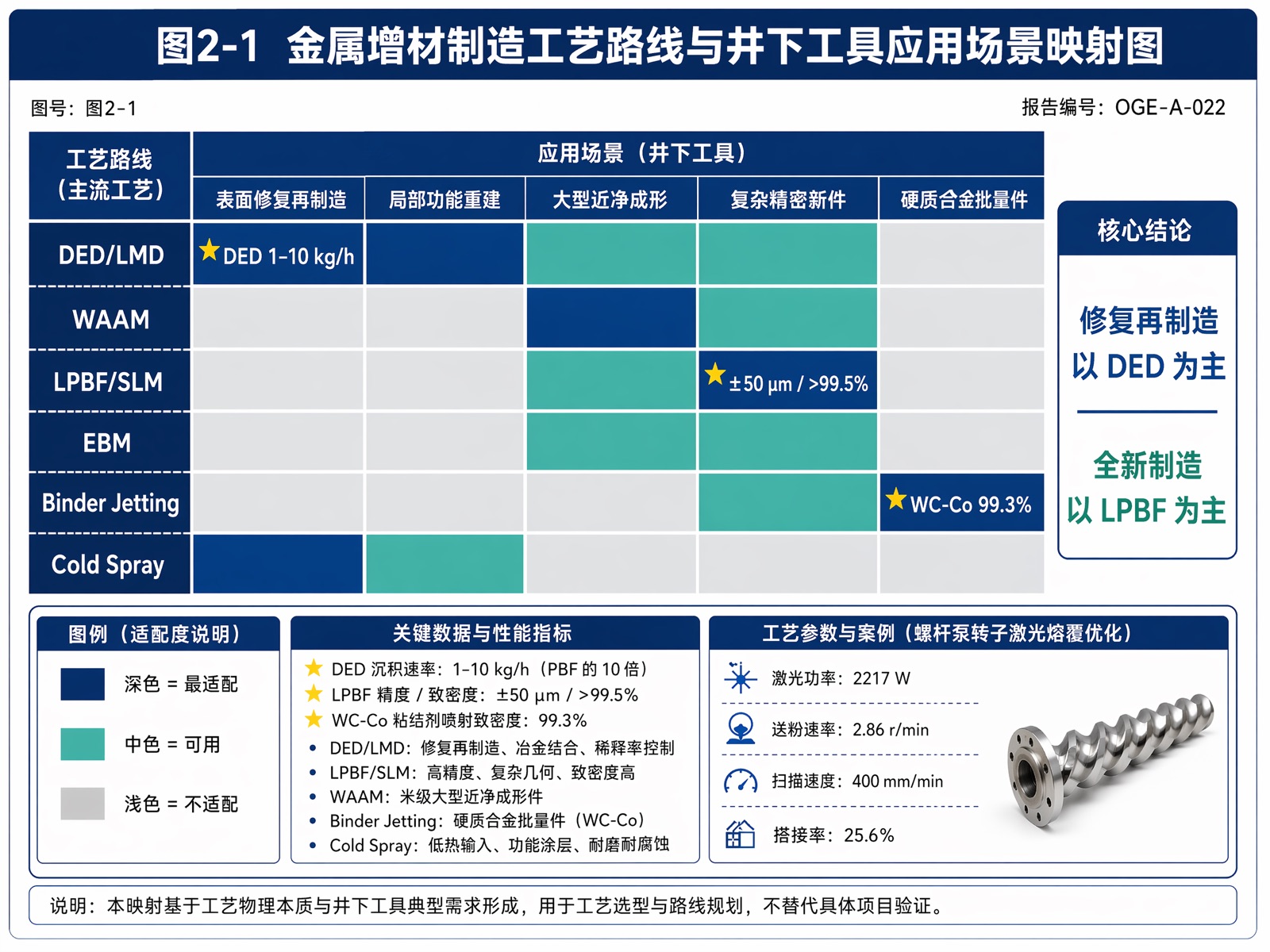

!图 2-1 金属增材制造工艺路线与井下工具应用场景映射图 *图 2-1 金属增材制造工艺路线与井下工具应用场景映射图*
