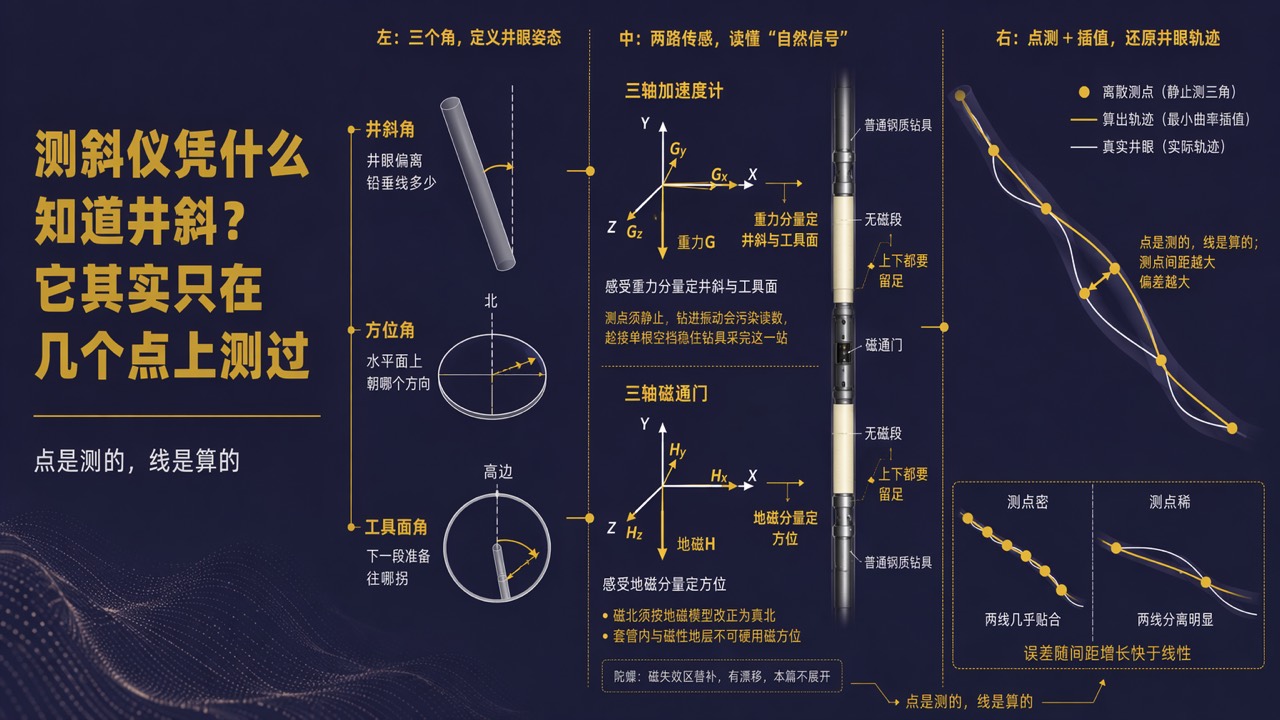

测斜仪凭什么知道井斜？它其实只在几个点上测过

一口水平井钻出去几千米，地面软件里那条井眼轨迹画得光滑漂亮，像有人拿笔在地下描的。但很少有人追问：这条线是量出来的，还是算出来的？

答案有点扫兴：测斜仪只在有限几个点上测过，中间全靠算。而它在那几个点上测的也不是"位置"，是三个角。

先数清楚：井下要测的是三个角

• 井斜角——井眼偏离铅垂线多少。完全竖直是零，越躺越大。
• 方位角——井眼在水平面上朝哪个方向。
• 工具面角——用来拐弯的那套家伙（弯头、造斜工具）此刻脸朝哪边。

前两个说"井眼现在往哪走"，第三个说"下一段准备往哪拐"。三个角配上这一站的测点深度，才算把井眼这一点的姿态钉住。

井斜角和工具面角：拿重力当铅垂线

地下没有现成的竖直标尺，但重力永远指着正下方。

仪器里装着三只互相垂直的加速度计，各自感受重力在自己轴向上分到多少。井越躺，这三份分量的分配越不一样，反解就是井斜角；同一组分量还能算出仪器绕自身轴转到哪个角度，那就是工具面角（井接近直立时"高边"不好定义，基准要换，那是另一段故事了）。

这条路线有个前提最容易被忽略：测的时候必须静止。 加速度计分不清"重力"和"钻具在抖"，落在敏感轴上的都是加速度，钻进时的振动会把读数污染到不能用。所以现场做法是趁接单根的空档把钻具稳住别动，安静采完这一站——测斜从这一刻起就注定是"一站一站"的。

方位角：拿地磁当指南针，但这根针要修三次

方位换一套感官：三只互相垂直的磁通门传感器感受地磁场在各轴的分量，再借加速度计已定好的"哪边是下"，两组数据联立，解出井眼水平投影相对磁北的角度。实际要过三道关。

第一关：躲开自家的钢铁。 钻柱是钢的，被反复磁化后自己就成了小磁体，紧挨着磁通门，读数直接跑偏。所以传感器必须装在无磁钻具里——而且不是"塞进去就完事"，它上下两端都得留足够长的无磁段。有现场记录过：无磁间隔留短了，方位读数与陀螺比出现明显系统性偏差，加长无磁段后才收回。

第二关：磁北不是北。 仪器认的是脚下这块地方的磁场，井位图上要的却是真北，中间差一个磁偏角，得按地磁模型改正。而地磁场：主磁场随年份缓慢漂移，地壳里的磁性岩石还会把局部值扰出异常——高要求的作业因此要在井场附近专门做地磁参考建模。最阴的是：这项改正井下自己验不出来，参考值给错了整段方位就偏，而仪器自检一切正常。

第三关：有些地方压根不能用。 井里下了钢套管、旁边紧贴邻井套管、地层本身含磁性矿物——这些场合磁方位不可信，别硬测。

陀螺：磁失效区的替补（本篇只交边界）

第三关那些场合就该换陀螺。它换了参照物：感应地球自转的角速度自己寻北，压根不问地磁，因此在套管内、强磁干扰井段、丛式井防碰这类"磁盲区"里挑大梁。代价也实在：输出会漂移，得靠停站对准校正压回去，体积、功耗和成本也更吃亏。这条线值得单开一篇，这里只交代边界。

真正容易被忽略的：点是测的，线是算的

前面反复出现一个词：站。

测斜从来不是连续画线，而是一个点一个点地打卡。 那条光滑轨迹，是把相邻两站的角度用算法接起来的。行业通用做法叫最小曲率法——假设两站之间井眼是一段光滑圆弧，用两头的角度把弧算出来。

假设很聪明，但成立有个条件：两站之间井眼真的没干别的。如果这一段里钻头先偏左又偏回来，两端量到的角度可能几乎一样，算法就老实画一条直线，可实际井眼是个 S。测点之间发生的事，图上看不见，只会被抹平。

这后果能量出来。有人拿高密度陀螺测斜数据做过试验：把测点隔一个删一个、再删得更狠，重算轨迹和原始位置比。位置误差随间距增长不是线性的，而是接近二次关系——间距翻一倍，误差可能翻到四倍上下。

所以"多久测一站"不是走流程，是精度决策。井眼弯得急（狗腿度大）的井段，惯例上要从"每立柱测一站"加密到"每单根测一站"；跟邻井防碰时更得加密——防碰扫描本身也是在测点上做的，测点太稀，最接近的那个位置可能整个被跳过去，等算出来已经晚了。

说到底

测斜仪的本事，拆开看朴素得有点意外：加速度计借重力定井斜和工具面，前提是停下来测；磁通门借地磁定方位，前提是躲钢铁、改磁偏角、别在套管里硬来；磁失效了换陀螺，代价是漂移和成本；最后用最小曲率法把一站一站的角度接成一条线。

而这套本事的天花板不在算法上。高温、持续振动和高压，全压在那几只加速度计、磁通门和陀螺表头上：耐温撑到多少、零点漂多少、批次之间稳不稳定，这些器件级指标直接决定了轨迹能算多准。随钻仪器真正卡住的地方，往往就在这几个不起眼的表头和它们背后的芯片上。

三个角测得住，那条线才算得准。
