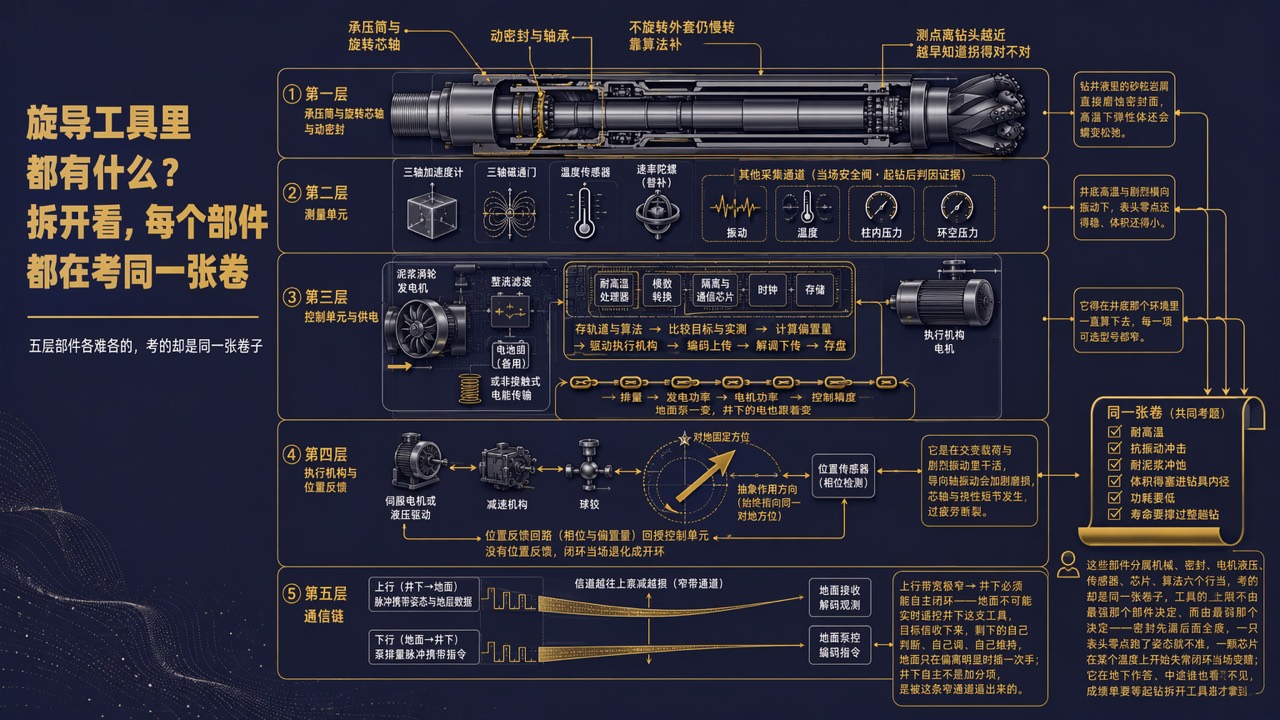

旋导工具里都有什么？拆开看，每个部件都在考同一张卷

旋转导向此前已有三篇专篇，分别讲了它和老办法差在哪、导向有推靠与指向两条路子、它怎么配合随钻测井找油层。导向原理与路线对比，本篇一句不重复，想看请翻那三篇。今天换个更实在的问法：把这支工具抬下钻台拆开，里面躺着哪些东西？每样又难在哪？

这类工具的导向段常见一对套筒：旋转芯轴上接钻柱、下接钻头，传扭矩、传钻压、送钻井液；外套上装着测控电路、液压与执行机构，尽量不跟着高速转。承压筒与骨架把外压全扛在外面，让电路待在接近常压的小房间里（另有专篇）。

真难的是两筒之间那圈动密封与轴承：一边要在泥浆里长时间相对转动，一边要挡住高压、挡住带固相的钻井液渗进来。公开研究写得直接：钻井液里的砂粒岩屑会直接影响密封效果，高温下弹性体还会蠕变松弛。

还有个反直觉处：所谓"不旋转外套"并非真不转。有文献记录它被芯轴带着每小时慢转几圈，结构上拦不住，只能靠控制算法一直去补。

工具得先知道自己在哪、朝哪。常见配置是：三轴加速度计（借重力定井斜与工具面）、三轴磁通门（借地磁定方位）、温度传感器，有的还带一只速率陀螺。怎么解算、陀螺为何只在磁失效区当替补，各有专篇。

更贴旋导的是另外两样。一是近钻头井斜与方位——测点离钻头越近，工具才越早知道拐得对不对。二是把振动、温度、柱内与环空压力一并测下来：井下横向振动实测量级可达 10g 以上，这些数据既是当场的安全阀，也是起钻后判断它怎么坏的几乎唯一证据。

外套里那块电路是它的大脑：存着设计轨道与算法，把实测姿态与目标值一比，算出该朝哪个方位偏置多少，再驱动执行机构；同时解调下传指令、编码上传数据、按时序存盘。

难点不在算法，而在它得在井底那个环境里一直算下去：耐高温处理器、模数转换、隔离与通信芯片、时钟与存储，还要灌封与减振，每项可选型号都窄。

电从哪来？主流是泥浆涡轮发电机：钻井液驱动涡轮发电，整流滤波后供给测控电路与执行机构的电机，有的再配电池组或非接触式电能传输。于是排量、发电功率、电机功率、控制精度拴在同一条链上——地面泵一变，井下的电也跟着变。

真正把方向掰过来的那一段，活儿一句话说得完：在整根钻具高速旋转的同时，持续、精确、可重复地朝某一个对地固定的方位施加作用。（这作用是推井壁还是掰轴线，属路线之别，前两篇讲过。）

一句话里全是难点：伺服电机或液压驱动、减速与偏置机构、轴承与球铰，还有位置反馈——工具必须实时知道自己偏到了哪个相位、偏了多少，否则闭环退化成开环。而它是在交变载荷与剧烈振动里干活：公开研究里导向轴振动会加剧磨损，现场也发生过芯轴与挠性短节疲劳断裂。

它和地面之间那根"线"，多数时候就是泥浆。上行靠脉冲把姿态与地层数据送回地面；下行反过来，靠地面改变泵排量做出可识别的脉冲序列，把新的造斜率与方位目标值送下去——这类指令通常压成几十个档位的编码。

带宽有多窄？公开资料给的量级是泥浆脉冲一般每秒十比特以内，井越深衰减越狠。这就逼出一个结论：地面不可能实时遥控井下这支工具。 它必须自带闭环：目标值收下来，剩下的自己判断、自己调、自己维持，地面只在偏离明显时插一次手。井下自主不是加分项，是被这条窄通道逼出来的。

把这几层摊在桌上：它们分属机械、密封、电机液压、传感器、芯片、算法六个行当，可要考的是同一张卷子——耐高温、抗振动冲击、耐泥浆冲蚀、体积得塞进一根钻具的内径、功耗要低、寿命要撑过整趟钻。

于是这支工具的上限，不由最强那个部件决定，而由最弱那个决定：密封先漏，后面全废；一只表头零点跑了，姿态就不准；一颗芯片在某个温度上开始失常，闭环当场变瞎。

更难的是没人监考。它在几千米地下作答，中途谁也看不见，成绩单要等起钻拆开工具才拿到——那时候钱和工期已经花出去了。

所以"旋导做到哪一步了"这个问题，答案常常不在整机图纸上，而在这张部件清单的某几行里。
