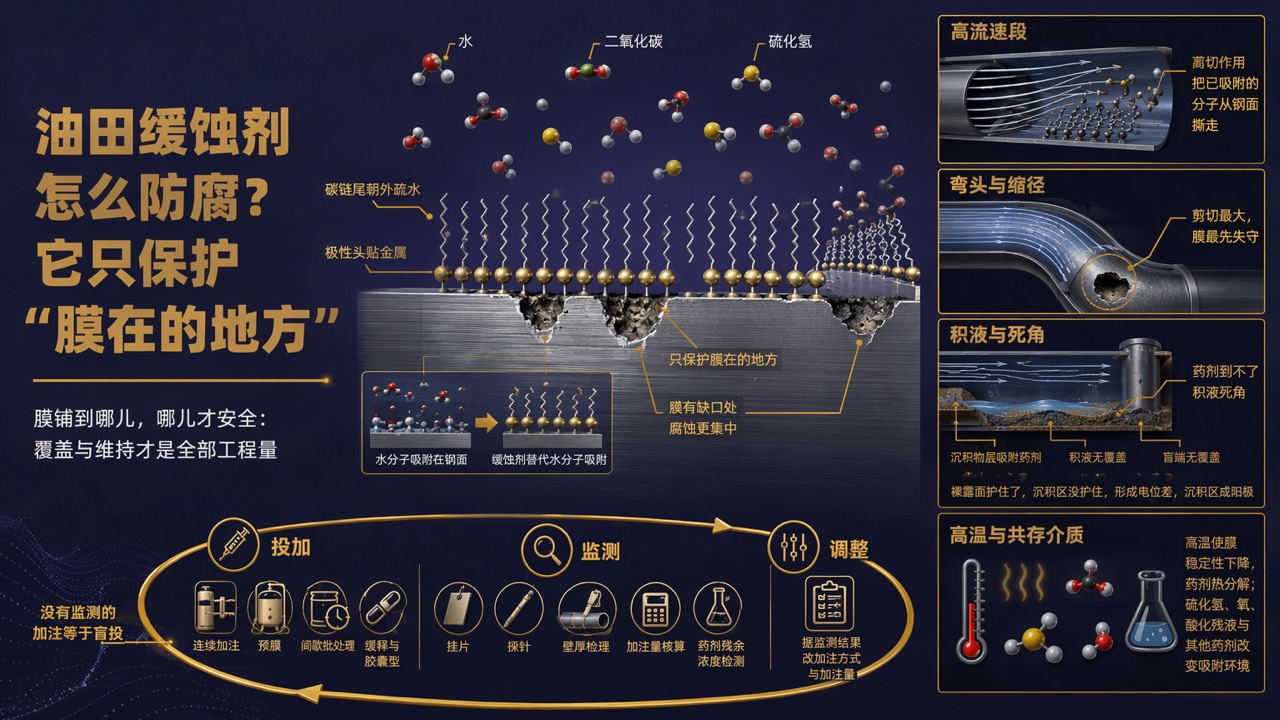

油田缓蚀剂怎么防腐？它只保护"膜在的地方"

前面聊过钢管在井下是怎么被腐蚀一点点"吃"掉的。机理清楚了，接下来是更现实的问题：这根管子已经在井里了，还能怎么护？

先把三条路摆清

防腐真正能选的只有三条。

• 换更耐蚀的材料。最直接，代价是贵；更要紧的是只能在建设期决定——管柱下了井、管线埋进土，材质就锁死了。（注 CO₂ 井该选哪一档耐蚀合金，另有一篇专讲。）
• 加涂层或内衬，把钢和介质物理隔开。麻烦在施工和破损：磕掉一处、漏涂一处露了钢，那一处就成了集中受攻击的点。
• 投加缓蚀剂——往流体里加一种药剂，让它自己在钢表面长出保护层。

第三条的价值恰好长在前两条的短板上：它是唯一能对在役管柱和设备追加的手段，花的是运行费，不是初投资。行业里敢拿碳钢建管线和井筒，很大程度上靠它兜底——用化学品换材料，用运行成本换初投资。

它怎么起作用：一层分子级的吸附膜

缓蚀剂的主力，是一类"两头脾气不一样"的有机分子：一端是极性头，亲金属；另一端是长碳链尾，亲油、疏水。

加进流体，极性头把钢面上原本吸附的水分子挤开、自己贴上去（既有静电吸附，也有氮、氧、硫与铁成键的化学吸附）；碳链尾朝外，排成一层疏水的"绒毛"。铺满就是一层吸附膜——薄到只有分子尺度，却同时干两件事：把水、二氧化碳、硫化氢、氧、残酸挡在膜外，又占住钢面上的活性点位，把电化学腐蚀的阳极与阴极过程一起压下去。

所以它不是"中和"了介质，介质还在，它做的是把钢和介质隔开。往下推一步，就是几乎所有工程问题的总根源：

它保护的，只是"膜在的地方"。

膜铺到哪儿，哪儿才安全。没铺到、或铺上又掉了的地方，腐蚀照旧——而且往往更凶：周围都被护住了，反应全集中到这一小块上。

于是工程上真正要做的，是"膜的覆盖与维持"

一是加注方式，答的都是同一个问题：膜怎么建、怎么不掉。连续加注靠泵一直补药，浓度稳、膜一直被续着；预膜先用高剂量把膜集中建起来，再转常规量维持；间歇批处理隔一段打一批，成本低，但两批之间全靠膜自己扛，末期必然衰减；缓释与胶囊型把药剂包起来慢慢放，兼得连续加注的浓度稳定与批处理的省事。选哪种，看有没有加注口、够不够得着、膜掉得快不快。

二是流态与冲刷。 膜是靠吸附贴住的，流体剪切会把它撕走。高流速段、弯头、缩径处剪切最大，正是膜最先失守的位置——有研究在弯头上分区测过，抑制效率与流场参数的分布几乎重合，流速与剪切高的那一侧效率明显更低。所以腐蚀穿孔往往不是全面均匀减薄，而是集中在几个"局部"。

三是积液与死角。 底部积水段、低洼点、盲端支管、垢砂沉积的下面，水相富集、介质浓缩、还容易长细菌，本该重点保护，缓蚀剂却最难到位：药剂或随主流走了，或被沉积物吸走，或渗不进沉积层。裸露面护住了、沉积区没护住，两者形成电位差，沉积区反倒成了阳极。行业统计里，设施内腐蚀失效大量发生在低洼点，且以局部点蚀为主。

四是温度与共存介质。 温度升高，吸附膜稳定性下降，药剂还可能热分解；硫化氢、氧、酸化残液、同时在加的其他药剂，都会改变吸附环境，让实验室里选好的配方到井下变样。

怎么知道它真的在起作用

膜看不见，所以缓蚀剂必须靠监测才能确认有效。常规几条线并用：挂片给出一段时间的平均减薄率，还能看清是均匀减薄还是点蚀；探针给出近实时的变化，适合看"加了药有没有降下来"；壁厚检测盯真实管壁还剩多少；再加加注量核算与药剂残余浓度检测，回答那个常常答不上来的基础问题——药到底送到了没有。几类数据凑齐，才合上"投加—监测—调整"的闭环。没有监测的加注等于盲投：给少了，膜不完整，钱照花、管子照穿；给多了，成本和副作用一起上来。

边界得说清楚

选型或用量不当会招来次生麻烦：加多了能把油水搅成难破的乳状液、堵住下游分离设备，还会发泡；残余药剂进下游可能干扰处理流程与产品质量。所以选剂不只看缓蚀率，配伍性、乳化与起泡倾向、热稳定性都得一起过筛。

更要记住：缓蚀剂只减缓，不修复。 已经蚀出的坑，膜盖不平它；长满腐蚀产物的粗糙表面也不利于成膜，往往得先清理再重新预膜。它给的是"从现在起少掉多少"，不是"把掉了的补回来"。

说到底

缓蚀剂的全部本事，就是在钢面上维持一层分子级的吸附膜，用运行成本换材料成本。所以成败不在"有没有加"，而在膜有没有铺满、有没有守住：加注方式、流态冲刷、积液死角、温度与介质决定覆盖与维持，监测决定你知不知道膜还在。

而这层膜能撑到多高温度、多大剪切、多复杂的介质里，取决于分子怎么设计、配方怎么复配。这正是油田化学品这条线上最见功力、也是国产替代最难迈的一步。

想把油田专用化学品这条线——从缓蚀剂到降阻剂、交联剂、破胶剂的配方技术与国产替代，系统看明白？ 我们做了份《油田专用化学品（降阻剂/交联剂/破胶剂）配方技术与国产替代研究》——公众号后台回复「油田化学品」，拿去看。
