Report Content

报告正文

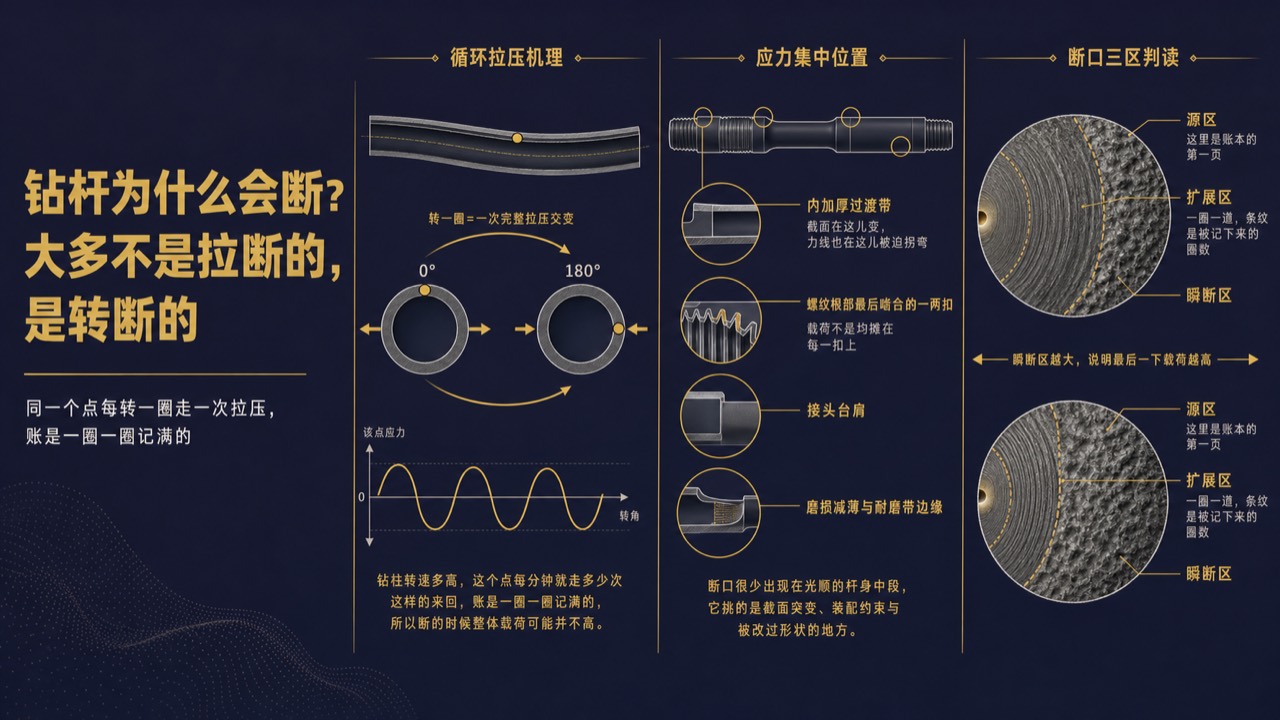

钻杆为什么会断？大多不是拉断的，是转断的

一根出厂检验合格、上扣也没上错的钻杆，用过几口井后突然在井下刺漏，甚至从中间断成两截。第一反应往往是"拉力太大"。但失效分析常给出相反的答案：钻柱承受的拉载、扭载和综合应力都没超过各自极限，它还是断了。因为它不是被拉断的，是被"转"断的。

钻杆在弯曲井段里旋转，管体同一个点每转一圈就经历一次"受拉—受压"的循环；循环攒够了，哪怕应力远低于材料强度，裂纹照样萌生、扩展，最后突然断开。转速越高、井眼越弯、腐蚀越重，这笔账攒得越快。所以钻杆的寿命不是按天算的，是按"转了多少圈、在多弯的地方转"算出来的。

钻柱通过弯曲井段时，弯的外侧受拉、内侧受压。管子一旋转，同一个点就从受拉侧转到受压侧再转回来——转一圈，就是一次完整的拉压交变。这类损伤有个反直觉之处：它不需要过载，低应力下照样能把钻柱疲劳破坏。

这也解释了两条现场经验。转速越高，交变载荷的频率越快，同样时间里攒的循环更多；而机械钻速越慢，钻完同样一段进尺要多转很多圈，账反而记得更狠。

裂纹起初看不见。它缓慢往深处走，一穿透壁厚就是刺漏——泵压掉；没被及时发现，接着就是断裂、落鱼。

井眼弯得越急（狗腿严重度越大），同样钻压与转速下管体承受的弯曲应力就越大，每一圈的损伤也越大；狗腿处下面挂的钻柱越重、轴向拉力越大，累积得更快。受压段一旦屈曲再被旋转，疲劳更是急剧上升。

所以有一条常被忽略的因果：轨迹质量直接决定钻具寿命。井打得弯弯绕绕，省下的那点时间，是从钻杆的寿命账户里预支的。应对也就顺理成章：设计上压住狗腿；不得不旋转通过高狗腿井段时，在协调钻速的前提下降转速。

疲劳裂纹永远从应力集中处起头。钻杆上这样的地方就那么几类：

断口会把过程写下来：疲劳源区相对光滑，扩展区上能看到一圈圈弧形条纹，最后才是粗糙的瞬断区。三个区的比例还能反推受力：瞬断区越大，说明最后那一下载荷越高。所以一截断口不是废铁，是这根管子的病历。

钻井液里的溶解氧、二氧化碳、硫化氢会改写这笔账。腐蚀先在管壁上蚀出密集点坑，坑底又是新的应力集中处，裂纹于是在更低的应力下萌生、更快地扩展——这叫腐蚀疲劳。

更要命的是一条安全线的消失。洁净环境里，应力低到一定水平可以认为不再累积损伤；而在腐蚀环境中，这条线不存在——再小的狗腿也在持续记账。含硫环境还会叠加另一套机理：钢在远低于自身强度的载荷下突然脆断（另有专篇）。

既然损伤是累积的、又看不见，管理就只剩三件事。

一是查。 定期无损探伤与壁厚测量，按磨损和缺陷分级、降级使用，够判废条件就淘汰。打磨要克制——磨掉表面有益的压应力，反而会缩短寿命。

二是调。 控狗腿、控转速，在高损伤井段用过的钻杆定期倒换位置，别让同一根一直待在最狠的那一段。

三是记。 有个案例很说明问题：某口井断在钻柱上部，而按入井顺序计算，那个位置的累积损伤远没到极限；原因是这根管子早先多次在损伤最重的井段作业，账早已记满，换到上部才爆发。寿命是"用出来的"，不给每根管子建使用履历，就永远算不清哪一根该退休。

钻杆断裂的主因不是某一次拉过了头，而是旋转、弯曲、腐蚀三样合起来，日复一日把损伤攒到临界点。控狗腿、控转速、控腐蚀、按根建档，本质都是同一件事：让这本账记得慢一点、也算得清一点。 至于管子本身能不能更抗疲劳、更耐蚀——那就要回到材料这一层去问了。

想把油气用高强钢与耐蚀合金这条线——从抗疲劳、抗腐蚀的材料边界，一路看到冶炼、管材、焊接与检测认证的产业链卡点？ 我们做了份《油气特种合金与防腐材料（耐蚀合金/高强钢）产业链研究》——公众号后台回复关键词「特种合金」，拿去看。
