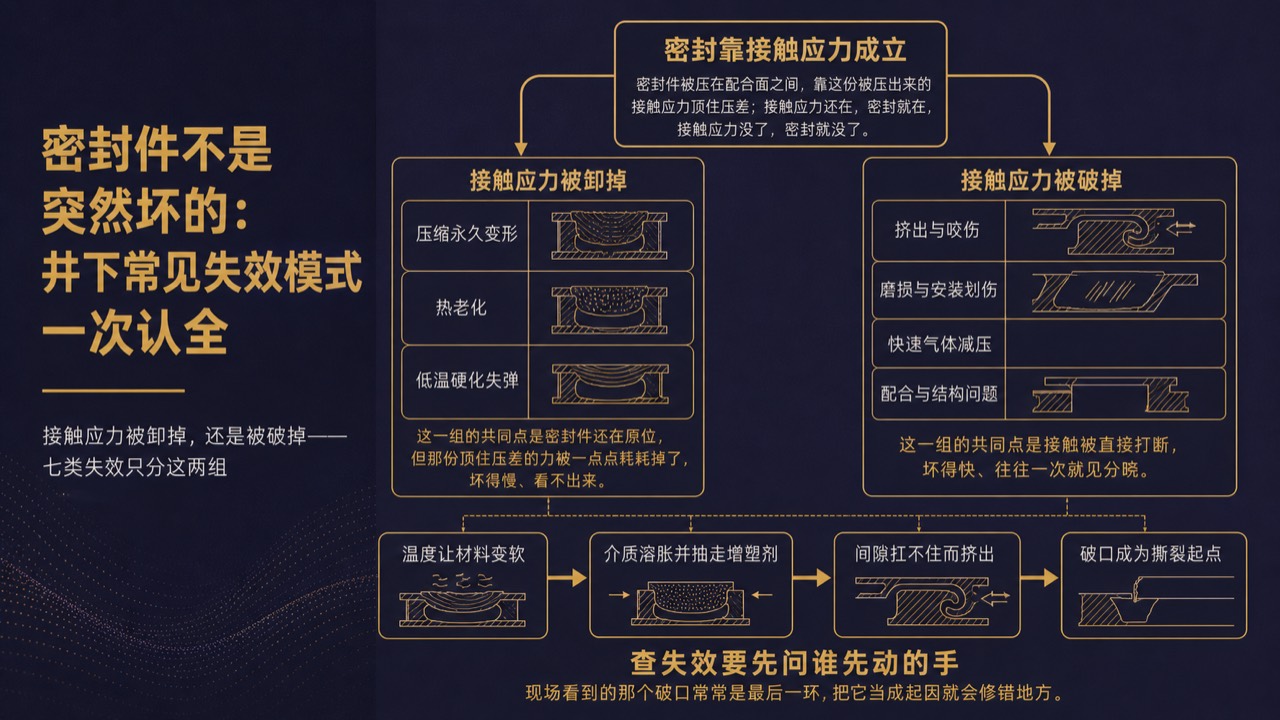

密封件不是突然坏的：井下常见失效模式一次认全

一支井下工具下到几千米深处干活再起出来，真正让它"不行了"的，常常不是钢件断了，而是里头那几只不起眼的密封圈没守住。而密封件极少"啪"一下崩掉——多数时候是一点点松掉、软掉、磨掉，直到某天那圈接触应力不够了，介质就悄悄漏了过去。今天不深挖任何一种，只把常见的失效模式摆成一张总表，让你下次看到残件时心里有数。

先说清楚：密封是靠什么成立的

弹性体密封件（O 形圈、封隔器胶筒这一类）能封住东西，靠的是被压缩后"想弹回去"的那股劲——它顶在两个配合面之间形成一圈接触应力，只要这股应力压得住被封介质，就不漏。所以失效说到底只有两个去向：要么材料本身没劲了，要么结构把材料弄坏了。

一、挤出与咬伤

残件长这样：低压侧边缘破破烂烂，像被啃过一圈。成因是高压把弹性体往配合间隙里挤、被棱边剪坏；压力一波动间隙张张合合，"啃"得更狠。典型场景是高压、间隙偏大、材料偏软的部位，对策方向是加挡圈、收紧间隙——封隔器胶筒肩部的挤出最要命，035 专讲。

二、磨损与安装划伤

残件长这样：出现平行于运动方向的磨平面、划痕或缺口。动密封往复、旋转，橡胶与金属长期摩擦就会磨耗，介质带砂带屑更快。但更常见也最冤的是另一半——安装划伤：密封圈过螺纹、过台阶、过毛刺时被剌开一道口子，装进去那一刻其实就废了，压力一上来立刻漏。这类最好认：切口新鲜齐整。

三、压缩永久变形

残件长这样：截面从圆压成扁，卸载后弹不回来。长期受压加上温度，分子链慢慢重排，把变形"记"成了新形状——弹性记忆丢了，接触应力一路衰减，衰减到低于介质压力那一刻就开始渗漏。这是"慢慢失效"的主线，也最难防：全程没有任何突发信号。

四、热老化与化学侵蚀

残件长这样：要么变硬发脆、表面龟裂，要么反过来发软发黏、体积鼓胀。高温让分子链继续交联或断裂；介质渗进材料，可能让它溶胀，也可能把配方里的增塑剂抽走。井下的油气、酸液、处理剂、完井液都算"介质"，而温度每高一档，反应都跑得更快——具体怎么漂移，037 专讲。

五、快速气体减压（RGD）

高压气体溶进橡胶，压力骤降时来不及扩散出来，在材料内部憋成气泡把自己撑裂——这就是快速气体减压。含气井里绕不开，机理与对策由 036 展开，这里只留一句定义。

六、低温硬化与失弹

井下不是只有高温问题。温度落到材料的玻璃化区间附近，分子链动不起来，橡胶就从"弹性体"变成"硬塑料"：卸载后回弹极慢甚至不回弹，再叠加冷缩，密封件可能直接从配合面上脱开。深水泥线附近、注气井的节流降温段，都可能撞上这一条。

七、配合与结构问题

这一类不怪材料，怪"住的地方"：沟槽尺寸不当、填充率过高（受热溶胀后没处可去）或过低（压缩量不够）、部件偏心导致一侧过压一侧欠压、支撑件缺位。它最有迷惑性——残件看着像挤出、像变形，根子却在图纸上。

认识一：多数失效是"组合拳"

真由单一原因坏掉的密封件其实不多。更常见的是这么一条链：温度先把材料烤软、吃掉一截弹性；介质再渗进去让它溶胀、抽走增塑剂；材料一软，原本扛得住的间隙就扛不住了，压力一波动便往里挤；挤出的破口又成了撕裂的起点。所以查失效别急着拍板"就是老化"或"就是挤出"，先问一句：谁先动的手，谁是被拖下水的。 这也是为什么选材、定结构、卡工况必须放在一起看——单点加强往往只是把短板挪了个位置。至于哪种模式配哪类材料、沟槽与间隙怎么定，每一步都是独立的工程学问，文末有份研究可以领。

认识二：失效模式能从残件上读出来

断口齐整还是撕裂拉毛、有没有鼓包、截面被压扁到什么程度、表面是磨亮还是发黏发硬、破坏在高压侧还是低压侧——每一项都对应不同成因，等于一份写在残件上的现场记录。所以起出来的密封件必须留存：标记方位与工况、拍照送检，别顺手扔进废料桶。这是改进设计唯一靠谱的输入——没有残件，寿命预测只能靠猜；有了残件，才知道该换材料、改沟槽还是改作业程序。一只小密封圈能把一口井拖到什么地步，038 会算这笔账。

说到底

七类摆在一起会发现，它们其实在回答同一个问题：那圈接触应力，是被"卸"掉的（压缩永久变形、热老化、低温失弹），还是被"破"掉的（挤出咬伤、磨损划伤、RGD、结构不当）。分清这两条路，再对着残件读一遍现场，井下密封就能从"玄学"变回工程。至于橡胶为什么在井下几乎无可替代、材料族里都有哪些角色，033 和 034 接着讲。

想把井下高端密封件"为什么坏、怎么设计得更长寿"这条线系统看明白？ 我们做了份《井下工具高端密封件失效机理与长寿命设计技术研究》——公众号后台回复「密封件失效」，拿去看。
