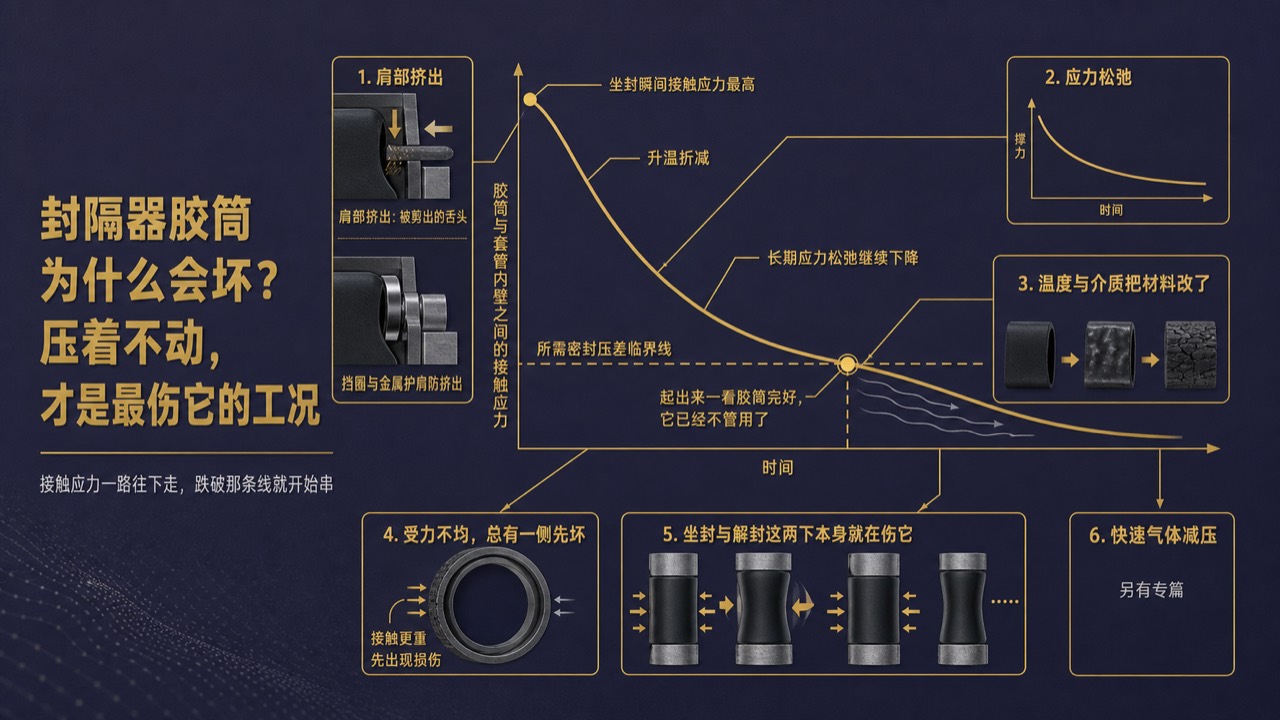

封隔器胶筒为什么会坏？压着不动，才是最伤它的工况

封隔器怎么封住环空，那套原理另有专篇。今天只盯一个零件：胶筒为什么会坏。 整只工具别的都是钢，只有它是橡胶，井下最狠的活儿全压在它身上。

一句话先给答案

胶筒被轴向压扁、径向鼓出去贴住套管内壁封井，此后长年"压着不动"，还要扛压差、泡井液、经历温度起落。它的失效不是一件事干的：压差把材料往钢件缝里挤，长期受压让回弹一点点衰减，温度与介质又在改掉材料本身。所以胶筒的坏，多数不是"崩"，是"松"。

先看它被摆在什么位置

坐封之后它就贴死在套管内壁上，再没松口的机会——"压着不动"本身就是最伤它的工况。

橡胶不是钢：钢件受恒定载荷不变形，橡胶被压住不动时分子链却在缓慢重排，把憋着的劲儿一点点卸掉，这叫应力松弛；卸载后回不到原形的那部分，叫压缩永久变形。

一、肩部挤出：最典型的那一种

压差不只把胶筒往套管上顶，还推着材料往它和钢件之间那条间隙里钻——橡胶近似不可压缩，按住它就只能往缝里去。

最先出事的是肩部：材料被挤进缝里形成一圈"舌头"，随即被剪切撕裂、掉块。有厂商技术文件说得直白：封隔器的压力温度额定值，往往就定在密封元件被挤穿这条缝、开始渗漏的那一刻。压差、温度、间隙任一项往上走，挤得就更狠。

所以胶筒肩部从不光秃秃：挡圈／背环、金属护肩、随胶筒张开把缝堵住的防挤出结构，再加软硬多段组合——中间软的贴合，两端硬的"别让软的被挤出去"。

二、它不是突然坏的，是"松"下来的

胶筒能封住，靠的不是"堵在那儿"，而是它和套管内壁之间有足够的接触应力：压得够紧，压差才推不进去。这个应力在坐封那一刻最高，之后只会往下走。

应力松弛就在这时干活，温度越高松弛越快。有研究测算过，仅升温带来的接触应力跌幅就可观，再叠加长时间松弛还要掉一大块。

所以胶筒的失效常常没有"坏掉"的瞬间。 它一直在原位，形状也没大变，只是把它按在套管上的那股劲儿一天天变小；等接触应力低过要封的压差，环空就开始串——起出来一看胶筒完好，可它已经不管用了。

三、温度和介质，把材料本身改了

上一条是力学衰减，这一条改的是材料本身。

温度：橡胶强度随温度往下掉，按常温性能算好的接触应力到井下就不成立；高温还加速老化，材料变硬变脆。

介质：油、气、酸性组分往橡胶里渗，可能溶胀得体积变大、强度下降，也可能反过来发硬发脆。不管哪个方向，模量变了，原先算好的接触应力分布就全乱了。

气井里还有一条：高压气体长期渗进橡胶，快速泄压时来不及扩散，在内部膨胀撑出裂纹鼓包。这叫快速气体减压，值得单开一篇（见 036）。

四、受力不均，总有一侧先坏

以上都默认胶筒均匀受力，现实里往往不是。井眼不圆、套管有台阶或磨损、内壁结垢结蜡、下入时管柱偏心，都会让某一侧先接触、压得更紧——一侧被过度压缩甚至剪伤，另一侧压根没封严；水泥碎屑与垢块还会卡在中间磨伤胶面。有现场分析就把"间隙偏小＋井筒清洁度差"列为失效主因。可见胶筒的寿命有一部分在这段套管的状态里。

五、坐封和解封这两下，本身就在伤它

坐封要"刚刚好"：压力不足，鼓不到位、接触应力不够，从第一天就封不严；压力过大，肩部一次被压狠、剪出裂口，看着坐好了其实已埋了伤。长水平段里摩阻还让井口给的力传不到位。

解封同样危险。长期高温高压服役过的胶筒回缩本就不彻底，残余接触压力和摩阻还在，上提管柱时它被硬拖着走，边缘极易撕裂；反复坐解封，伤害还会累加。

那设计上怎么对抗

一是材料按温度和介质选，丁腈、氢化丁腈、氟橡胶、四丙氟、全氟醚各有耐温上限与化学耐受谱系，选错了后面全白搭（族谱见 034）。

二是把防挤出支撑做足，挡圈、金属背环、软硬多段，不给材料留出往缝里钻的机会。

三是控制压缩量、也给时间留余量：胶筒太短则肩部易剪伤，太长则接触应力被摊薄；设计时把松弛与老化预先扣掉，别按坐封峰值卡合格线。

四是验证方式要对：短时打压打得住，不等于半年后还封得住——最高等级的验证考核的是气体介质＋轴向载荷＋温度循环＋零气泡，而不是液体短时试压。

说到底

胶筒失效的代价和它的身价完全不成比例：封不住就要起出整根管柱重新完井，甚至转成补救作业——在深井和海上，这一趟的成本远远盖过这个橡胶件。

钢件坏了算意外；橡胶坏了容易被当成"消耗品该换了"。可它偏偏是整口井密封链条上最先松、也最难被察觉在松的那一环。

想把井下密封件"为什么坏、怎么才能长寿"这条线看明白？ 我们做了份《井下工具高端密封件失效机理与长寿命设计技术研究》——公众号后台回复「密封件失效」，拿去看。

注：本文数据与关键论断均经多源联网核查，完整来源档案备索——关注公众号「经纬智汇」可获取。
