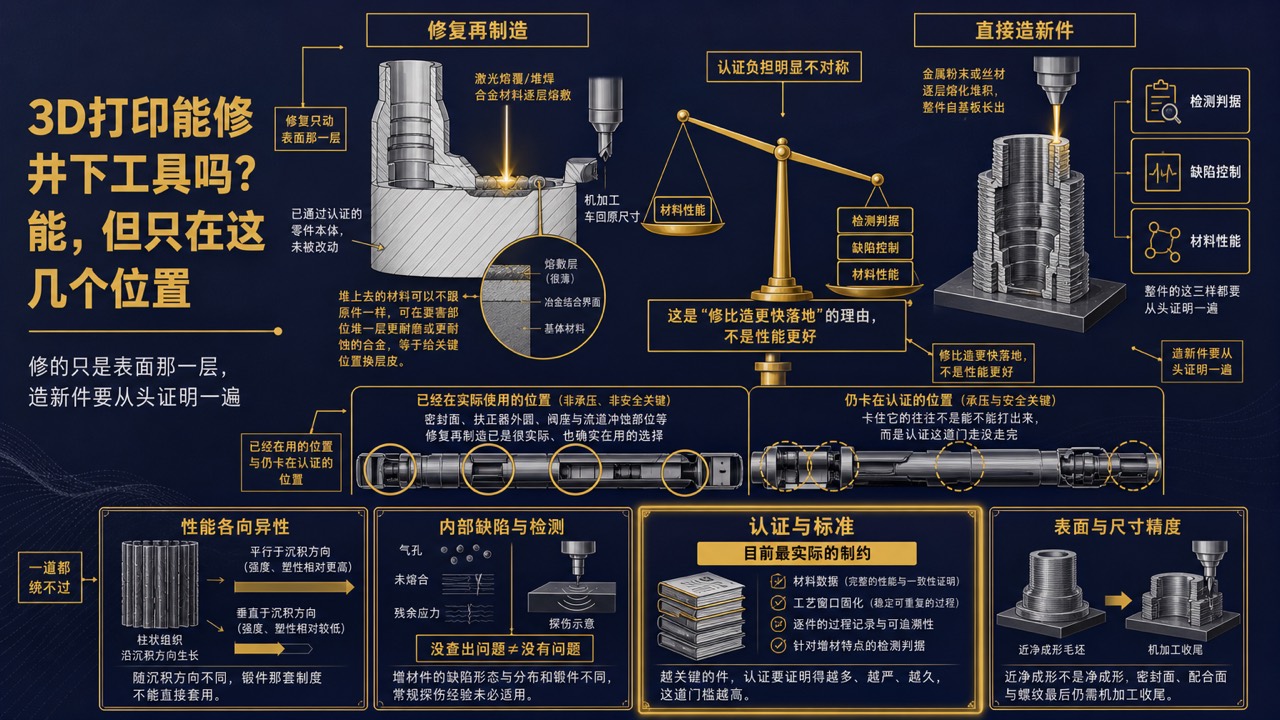

3D打印能修井下工具吗？能，但只在这几个位置

井下工具磨坏了，能不能"打印"一个补上？这问题一抛出来，往往只收到两种都不靠谱的回答：要么说增材制造无所不能，要么说井下件事关安全、打印的根本不敢用。真答案在中间——要说清楚，先得把"打印"和"修"分开。

一、同一门技术，两条完全不同的用法

一条是从零造一个新件：按三维模型把金属粉末或丝材一层层熔化堆积，直接长出零件，这是大众印象里的"3D打印"。

另一条是在旧件上补材料，也就是修复再制造：零件本体还在，只是某几处被磨掉、冲掉，于是在损伤部位重新堆上金属，再加工回原尺寸。

后一条听着不炫，却更贴近真实需求。井下件的失效多数不是整体断裂，而是局部的磨损与冲蚀：密封面被含砂流体冲出坑，扶正块外圆磨小，螺纹磨伤，阀座与流道冲出沟槽。主体好好的，坏的只是那一小块——天生适合"补"，不适合"重造"。

二、"修"这条线到底怎么做

思路不复杂：用高能热源把合金材料一层层熔敷到磨损部位，形成与基体冶金结合的新层，再上机床把尺寸车回来。 常见做法是激光熔覆、堆焊、敷焊这一类：热输入越集中，热影响区和变形越小，工艺控制的要求也越高。

还有个容易被忽略的好处：堆上去的材料可以不跟原件一样。 磨损只发生在表面，那就能在要害部位堆一层更耐磨或更耐蚀的合金，等于给关键位置换层皮。

典型对象很清楚：密封面与密封槽、扶正器与稳定器外圆、螺纹与接头、阀座和流道的冲蚀部位、杆件与柱塞的工作面。共同点是——非承压主体、失效集中在表面、尺寸能靠机加工找回来。

三、"造新件"这条线，位置比想象中窄

那直接打印一个新件呢？有它的位置，但别放大。优势集中在三个词：小批量、结构复杂、交期紧。

• 结构复杂：带复杂内流道的件、拓扑优化过的叶轮，传统铸造要么做不出来，要么得拆成几件再焊；
• 停产备件：老设备的零件早没人生产，工装也不在了，逆向建模再打印比重新开模现实；
• 急件与试制：常规供货周期太长，或研发阶段只要几件样件先试。

反过来说，它不是用来替代大批量锻造与机加工的。 形状不复杂、需求稳定、工装早已摊销完的件，传统路线更划算。把它理解成"迟早取代车铣刨磨"，是摆错了位置。

四、四道门槛，一道都绕不过

只写到上面，这篇就成吹捧了。真正决定增材件能走多远的，是下面四件事。

第一道，性能的各向异性。 增材件一层层堆出来，热循环与凝固方向让组织常呈柱状，于是平行与垂直于沉积方向的力学性能可能不一样，塑性上的差距尤其明显。"这个牌号强度多少"不能照搬，还得追问：往哪个方向受力？压住各向异性得靠专门设计的后续热处理，锻件那套制度直接套用并不合适。

第二道，内部缺陷与检测。 逐层熔化凝固天然带来气孔、未熔合与残余应力。热等静压能闭合内部微孔、把残余拉应力转成压应力，但那是额外工序，也不是万能。更麻烦的是检测：增材件的缺陷形态与分布和锻件不同，常规探伤经验未必适用，"没查出问题"和"没有问题"之间的距离比锻件大得多。而井下件一旦失效，代价是起钻、打捞甚至弃井。

第三道，认证与标准，这是目前最实际的制约。 关键件进入服役，要的不是"这一件测下来合格"，而是一整套被认可的证据：材料数据、工艺窗口固化、逐件的过程记录与可追溯性、针对增材特点的检测判据。这类专门标准出现得并不算早，近年还在补充无损检测与工艺变量的内容。体系仍在成形，越关键的件门槛越高。

第四道，表面与尺寸精度。 增材多是"近净成形"而非"净成形"，密封面、配合面、螺纹最后还得机加工收尾。现实中的增材件，几乎都是"打印＋后处理＋机加工"的组合工艺。

五、所以，答案是什么

诚实的答案是：能修，而且"修"比"造"更快落地。

修复是在一个已通过认证的零件本体上做局部恢复，动的只是表面那一层；直接造新件，等于把整件的材料性能、缺陷控制、检测判据从头证明一遍。前者的门槛，比后者矮得多。

位置感也就出来了：在非承压、非安全关键的耐磨耐蚀部位，修复再制造已经是很实际、也确实在用的选择；在小批量、复杂结构、停产备件这些场合，直接打印新件同样站得住；而承压关键件的增材直接制造，卡住它的往往不是能不能打出来，而是认证这道门走没走完。

六、这条线上真正的产业机会

把四道门槛翻过来，就是一份产业清单：粉末与丝材的批次稳定与自主供给、工艺参数库的固化、后处理能力、面向增材特征的检测方法、标准与认证体系。设备只是入口，难攒的是后面这几样。

想把油气高端装备增材制造这条线——从修复再制造、直接成形到材料、检测与认证体系，系统看明白？ 我们做了份《油气高端装备增材制造与高端基础制造工艺突破路径研究》——公众号后台回复关键词「3D打印」，拿去看。
