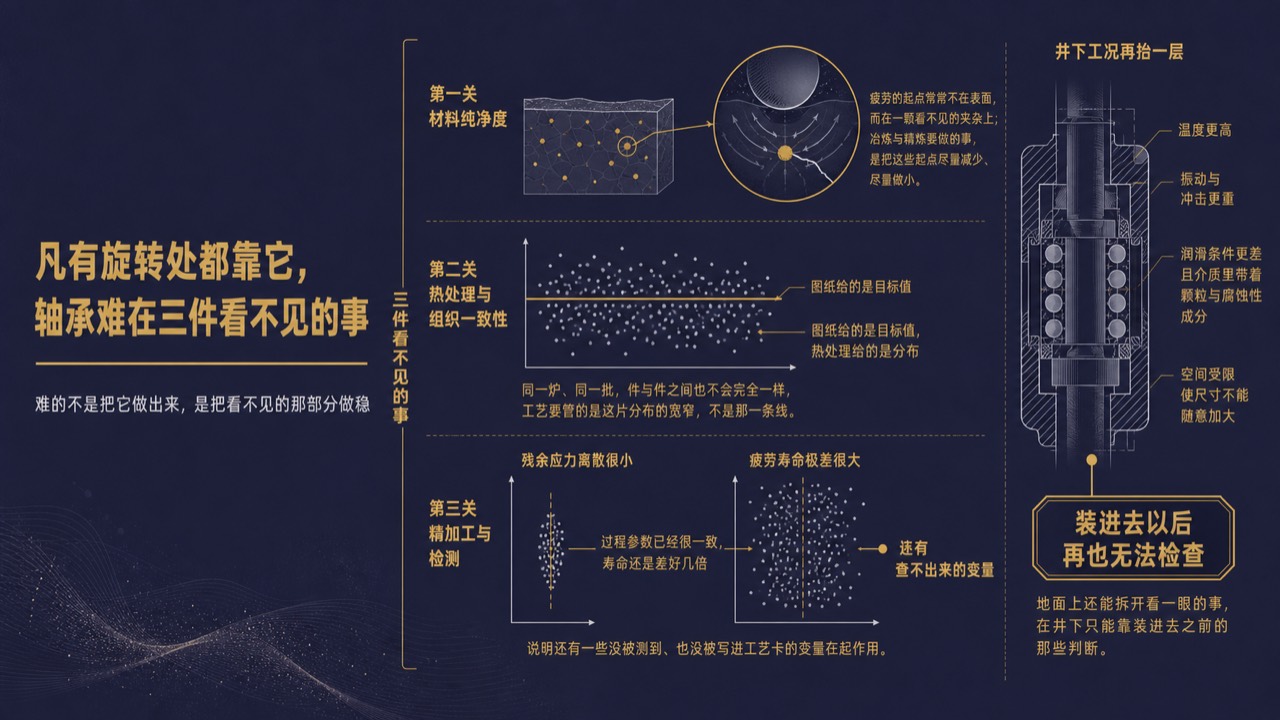

凡有旋转处都靠它，轴承难在三件看不见的事

井下马达、旋转导向、涡轮发电机，地面的泵与压缩机——凡有旋转处，都压着一组轴承。

它通常是整台设备里体积最小、单价也不高的那一类件。可载荷全从它身上过，一旦滚道剥落、滚动体破碎，上面那些精密又昂贵的东西一起停摆。它的寿命，就是整台设备寿命的上限。

原理清楚、结构不复杂、机床也不是买不到，它到底难在哪？难的三件事，都不写在图纸上。

一、难在钢有多干净，不在成分对不对

轴承钢的成分是公开的。真正决定寿命的是另一件事：钢里还剩多少非金属夹杂物。

滚动接触疲劳的裂纹通常不从表面开始，而是在次表面的高剪切应力区，从某个夹杂物上启裂——它与基体的膨胀系数、弹性常数不同，界面结合又弱，受力时就是应力集中点。公开研究讲得很细：即便总氧含量已压到超洁净水平，不同冶炼工艺产出的钢，早期失效寿命仍明显不同，且与最危险那一类夹杂物的特征尺寸对得上。

成分可以照着抄，夹杂物的尺寸与分布抄不来——它是脱氧、精炼、浇铸整条流程共同的结果。

二、难在同一炉料、同一图纸，热处理未必一样

料合格了，进热处理炉。这一步最容易被想简单。

公开的工艺讨论列得很实在：同一炉零件，靠电热体的一侧与另一侧、靠炉前与靠炉后，受热就不一样；保温之后，各处的实际温度与受热时间仍有差别；冷却时，先入油与后入油、大件的中心与边缘，冷速同样不同。这些差异落到零件上，就是硬度、残余奥氏体与残余应力的差异。

于是同一批出炉的零件，性能不是一个值，是一条带宽。图纸给的是目标值，热处理给的是分布。 想把这条带压窄，靠的不是把设定温度写得更精确，而是炉温场、装料与冷却的均匀性长期稳住。

三、难在最后一道工序，更难在"查不出来"

滚道的几何精度、表面粗糙度与表面层的残余应力状态，直接决定接触状态。有个反直觉的公开结果：产线上随机取的轴承内圈，走完同样的粗磨、精磨、超精之后，表面残余应力峰值的离散只有平均值的百分之十几，而同一批试样的疲劳寿命极差仍达数倍。加工上一点点差别，会被寿命放大很多倍。

更麻烦的是这些差别多数看不见。行业里有条公认的限制：超声做的是体积检测，比涡流、磁粉和金相更容易发现偶发的大夹杂物，但它检不出全部——夹杂物的成分、尺寸、形状与取向，都可能让回波淹没在周围组织的杂波里。所以这一步只能靠专门的检测能力与配套判据：探头怎么选、灵敏度余量留多少、到哪一级判废。能不能把缺陷查出来，本身就是一项要单独建设的能力。

井下工况，再往上抬一层

上面三件事所有轴承都要面对。装到井下，难度再抬一层。

公开资料写得很直白：井下动力钻具的止推轴承，工作面狭小却要承受巨大的轴向载荷与交变冲击；温度高到常规油脂润滑难以维持，密封也不好做，只能改成开式结构，直接靠循环的钻井液润滑冷却，泥浆里的硬颗粒随之挤进接触面。空间同样是硬约束——小尺寸工具里，轴承外径被壳体锁死。

失效方式也跟着变。公开的技术分析把这类轴承的失效归为磨损与破碎两类，破碎的成因里除了载荷波动，明确列着材料成分偏析、热处理组织粗大、内外圈硬度偏高、钢球大小不一造成应力集中——恰好就是前面那三件事。

还有一条：装进去之后就再也检查不了，它究竟转成什么样，只有起钻拆开才知道。所以井下轴承不能照搬通用工业轴承的设计与验证方法。

最慢的一环，是把寿命证明出来

做出一只合格的轴承，和长期稳定地供出成千上万只一样的轴承，是两件事。

寿命从来不是单值，是统计量：同样的图纸、同样的批次、同样的位置，能跑多久也各不相同。任何寿命结论都不能靠单件试验成立，只能靠足量样本的台架数据，再叠加真实工况下长期回来的记录。而这类数据的积累周期，恰恰是整条链上最慢的一环——工艺、炉型、参数都可以改，唯独"证明它长期可靠"压不动，只能一炉一炉、一趟一趟地攒。

说到底

轴承难，不难在造不造得出来。它难在三件不写进图纸的事：钢有多干净、热处理有多稳、加工与检测能不能把看不见的差别管住。三件事分属冶金、热处理、精密加工与无损检测。基础件的进步没有单点解，只能是这条链一起往上走。

想把井下这条线上的关键基础件逐条看清——轴承之外还有哪些件压在同样的三件事上、哪些已经能稳定供？ 我们做了份《高端井下工具与仪器国产替代全景与卡脖子清单研究》——公众号后台回复「国产替代」，拿去看。
