随钻/旋导核心元器件（陀螺·传感器·芯片）卡脖子清单研究

报告编号：OGE-S-006　|　赛道：OG-E 油气装备与高端材料 · 井下工具与仪器

出品方：北京经纬智汇信息咨询有限公司

报告日期：2026年6月　|　保密级别：商密（对外交付）　|　版本：V1.0

执行摘要

旋转导向钻井系统（RSS）被业界誉为"石油钻井技术皇冠上的明珠"，它与随钻测量（MWD）、随钻测井（LWD）共同构成现代定向井、水平井、超深井开发的"眼睛"与"方向盘"。过去二十余年，这一领域被斯伦贝谢、贝克休斯、哈里伯顿三家国际油服巨头牢牢垄断，中国油气企业每年为此支付高昂的技术使用费与服务费。

进入"十三五"以来，中国在随钻与旋转导向整机层面实现了历史性突破：中海油服"璇玑"系统使中国成为全球第二个完整掌握旋转导向与随钻测井技术的国家，中国石油"CG-STEER"、中国石化"经纬领航IB Plus"相继实现规模化应用与批量出口。从公开披露的国产化率看，CG-STEER达95.8%、经纬领航达94.7%，国产旋导整机已不再是"卡脖子"的代名词。

然而，本报告的核心判断是：整机层面的高国产化率，正在掩盖元器件层面的结构性卡脖子。 当我们把镜头从"系统"推进到"元器件"——推进到旋导仪器内部那些决定测量精度、决定耐温极限、决定可靠性上限的核心元器件时，一幅与"整机自主"截然不同的图景浮现出来：在高温专用芯片、高精度光纤陀螺核心光学元件、高温磁通门与MEMS传感器这三大类元器件上，中国仍存在从"依赖进口"到"完全空白"的不同程度卡点。其中，井下高温专用芯片是最深、最硬、突破窗口最长的那一个卡点。

本报告通过对全球随钻/旋导市场格局、四类核心元器件的技术原理与产业现状、全球供应链与专利布局、出口管制环境与典型国产化案例的系统梳理，形成以下核心结论：

第一，三大卡点的难度与窗口呈现清晰梯度。 高温芯片（≥175℃的SOI/ASIC/FPGA）难度最高，国内至今没有商业化量产能力，突破窗口在五年以上；光纤陀螺的集成光路芯片（MIOC/Y波导）与保偏光纤难度居中，存在借力薄膜铌酸锂民用产业链实现共线突破的中期机会（三至五年）；高温磁通门与MEMS传感器难度相对最低，国内已有接近或达到国际水平的惯性器件基础，向高温油气场景延伸的窗口在一至三年。

第二，温度是贯穿所有卡点的"总开关"。 国际主流RSS耐温普遍达165–175℃，哈里伯顿整套MWD/LWD的HPHT产品组合可达200℃、30000psi；而国产RSS工具级耐温仅150–165℃。这20–35℃的耐温差距，表面看是工具问题，根子上是芯片问题——国际高温SOI芯片商业化已实现225℃下连续工作五年，而国内高温电子仍停留在理论建模与实验室样品阶段，整机只能依靠热管理、降额设计与进口芯片来勉强支撑现有耐温水平。

第三，出口管制放大了卡脖子的现实风险。 井下高温电子需求量极小、市场高度碎片化，既抑制了国产化的规模动力，也使其极易被精准断供。美国商务部工业与安全局（BIS）近年持续强化对华半导体管制，2025年对电子设计自动化（EDA）巨头楷登（Cadence）的巨额处罚，更暴露出从芯片到EDA工具链的全链条脆弱性。俄罗斯在制裁下"系统能造、最高端元器件受制"的困境，为中国提供了直接镜鉴。

第四，建议以"分层攻关、单列指标、共线突破"为总策略。 高温芯片应走"国家专项+专用SOI中试线"的长期攻关路径；FOG光路芯片应借力光通信产业链实现"光通信—FOG—油气"共线突破；MEMS与磁通门应推动现有领先惯性器件企业向高温场景定制延伸。在采购政策上，央企应继续以国产化率指标牵引供应链，但必须在指标体系中单列"最高温芯片国产化率"，避免系统级高国产化率制造出"已经自主"的认知错觉，从而错失对真正卡点的攻关投入。

本报告面向企业管理层与决策者、技术研发人员、投资方与甲方客户三类读者。决策者可阅读本执行摘要与第十一章建议；技术人员可重点深读第四章元器件深度剖析；投资方可关注第三章市场格局、第五章国产化进展与第九章成熟度评估。报告采用"结论后置"逻辑，先充分铺陈分析与数据，最后在第十一章形成明确的卡脖子清单与行动路径。

需要预先说明本报告的立场：它既不是对国产化成就的否定，也不是对差距的悲观渲染，而是一份求真务实的卡点定位研究。中国在随钻/旋导整机上的突破是真实而了不起的，值得充分肯定；与此同时，元器件层、尤其高温芯片的卡点也是真实而严峻的，必须正视。本报告的价值，正在于把这两个"真实"同时讲清楚——既不因整机成就而忽视元器件卡点，也不因元器件差距而否定整机成就。唯有如此，才能为决策者提供一幅不被乐观情绪或悲观情绪扭曲的、准确的卡脖子地图，从而把有限的战略资源，精准地投向最该突破的地方。

01 · 调研背景与目标

1.1 调研缘起与问题意识

中国油气勘探开发正加速向"深、低、非、海"挺进——深层超深层、低渗致密、非常规、海洋深水。塔里木盆地的超深井已突破9000米地层，川渝页岩气、胜利济阳页岩油的水平井段越来越长，南海深水钻井对装备可靠性提出近乎苛刻的要求。在这些场景中，能否"打得准、拐得弯、钻得快、测得清"，直接决定单井成败与开发经济性。而支撑这一切的核心装备，正是随钻测量、随钻测井与旋转导向系统。

这一趋势背后有着清晰的资源逻辑。中国陆上浅层、中浅层的优质油气资源经过数十年开发已日趋成熟，新增储量越来越多地分布在深层、超深层与非常规储层中。地层每加深100米，温度大约升高3℃；当井深超过6000米、7000米乃至突破9000米时，井底温度可达175℃、200℃甚至更高，压力可达138MPa以上。这意味着，未来中国油气增储上产的主战场，恰恰是对元器件耐温耐压要求最严苛的超深井、超高温高压场景。换言之，高温元器件能力的强弱，将直接决定中国能否自主、经济、安全地开发这些战略性资源。这正是本报告聚焦元器件、尤其聚焦高温能力的现实紧迫性所在——它不是一个纯学术的技术问题，而是关乎中国能源安全主战场的战略问题。

中国在这一领域的整机突破已被广泛宣传：从"打破国外垄断"到"国产化率超过95%"，从"璇玑"系统超深井作业刷新纪录，到CG-STEER批量出口俄罗斯。这些成就真实而重要。但一个被宣传话语遮蔽的关键问题是：当我们说旋导系统"国产化率95%"时，剩下那不到5%究竟是什么？它们为什么没能国产化？它们对系统性能与供应链安全意味着什么？

经纬智汇在前序报告中已对旋转导向系统整体（OGA-S-003）、随钻闭环钻井（OGA-S-004）、高端井下工具整体国产替代全景（OGE-S-001）进行了系统研究。本报告（OGE-S-006）的差异化定位，是从"系统层"与"应用层"进一步下钻到"元器件层"——专门拆解随钻/旋导系统内部那些决定性能上限、却最难国产化的核心元器件：陀螺仪、磁通门传感器、MEMS加速度计、高温专用芯片。这是一份回答"卡脖子究竟卡在哪个元器件、卡在哪道工艺、还要卡多久"的报告。

1.2 核心调研问题

本报告围绕以下五个层层递进的核心问题展开：

其一，需求图谱问题：随钻/旋导系统由哪些核心元器件构成？这些元器件在系统价值链与技术链中处于什么地位？深井高温高压环境对它们提出了哪些极端要求？

其二，技术拆解问题：陀螺、磁通门、MEMS、芯片这四类核心元器件，各自的技术原理、关键指标、技术路线是什么？国际先进水平到了哪里，国内到了哪里，差距有多大？

其三，卡点定位问题：在每一类元器件内部，真正的"卡脖子"环节是哪个具体的材料、工艺或元件？是整个元器件都做不出，还是某个关键子部件做不出？

其四，供应链与专利问题：全球供应链如何分布？哪些国际厂商垄断了哪些环节？专利壁垒锁死了哪些技术路径？出口管制如何放大风险？

其五，突破路径问题：每一类卡点的国产化难度如何分级？最可能的突破路径是什么？时间窗口多长？当无法国产化时，有哪些替代方案？

1.3 调研范围界定

为避免与系列内相邻报告重叠，本报告明确划定如下边界：

在系统层面，本报告不重复旋转导向系统整体的机械结构、导向执行机构、井下闭环控制算法等内容（已由OGA-S-003、OGA-S-004覆盖），仅在必要时作为元器件应用背景简要带过。

在材料层面，本报告不重复密封橡塑、防腐合金、特种钢材等结构材料（已由OGE-S-002、OGE-S-003等覆盖），聚焦于电子元器件与传感器的功能材料（如磁芯材料、铌酸锂、高温半导体材料）。

在元器件层面，本报告聚焦四类核心功能元器件：惯性器件（陀螺仪、加速度计、IMU）、磁场传感器（磁通门）、井下专用集成电路（高温ASIC/FPGA/DSP及配套），以及陀螺所需的核心光学元件（集成光路芯片、保偏光纤、光源）。

在地域层面，采取全球视野，重点对标中、美、日、欧在四类元器件上的技术格局与供应链分布，并以俄罗斯在制裁环境下的国产替代经验作为镜鉴。

1.4 调研方法说明

本报告综合运用多源信息交叉验证的方法：以国际技术标准（API、ISO、SPE/IADC会议论文）、学术期刊（IEEE、Sensors、OnePetro等）为技术原理与指标的权威来源；以行业研究机构报告为市场规模的参考（并对口径分歧予以明确标注）；以上市公司年报与公告（SLB、贝克休斯、哈里伯顿、中海油服等）为竞争格局的一手数据；以中国政府部门政策文件、央企新闻披露为国产化进展与政策环境的依据；以专利数据库公开检索结果为技术壁垒分析的支撑。

需特别说明的是，井下高温元器件领域存在两个固有的信息难题：一是市场规模口径分歧极大，不同研究机构对同一细分市场的估值可相差数倍，本报告在引用时尽量标注口径与机构，并优先采用给出方法学说明的来源；二是核心元器件供应链高度保密，国际油服与元器件厂商普遍签订独家保密协议，使得元器件层面的精确市场份额、价格、采购关系难以完全公开获取，本报告对此类信息采取审慎态度并明确标注其性质。

基于上述信息特点，本报告在分析方法上坚持三条原则。其一，区分事实与研判：对有一手来源支撑的事实（如企业财报数据、官方披露的技术指标、权威期刊的研究成果），如实呈现并标注来源；对基于多源信息的独立研判（如卡点难度分级、突破窗口预判、国产化率与高温芯片的对应关系），明确标注为研判性结论，并在附录中说明其依据与不确定性。其二，交叉验证：对关键判断尽量寻找多个独立来源相互印证，对单一来源或存在分歧的信息予以明确提示。其三，求实优先于乐观：在整机成就的宣传话语与元器件差距的技术现实之间，本报告选择以技术现实为准绳，既不回避差距，也不夸大差距，力求为决策者提供一幅准确、可靠、不被情绪扭曲的卡脖子地图。这三条原则，贯穿于本报告的全部分析之中，也是经纬智汇咨询研究专业性的体现。

02 · 随钻/旋导系统与核心元器件需求图谱

要理解"卡脖子卡在哪里"，必须先理解随钻/旋导系统是如何工作的，以及在这套精密的井下机电系统中，哪些元器件是真正决定性能上限的"心脏"。本章从系统架构入手，逐层下钻到元器件需求，绘制一张完整的"系统—子系统—元器件—卡点"需求图谱。

2.1 三套系统的功能定位与区别

在井下工具的语境中，MWD、LWD、RSS三个缩写经常被混用，但它们的功能定位有清晰边界。

随钻测量（MWD，Measurement While Drilling） 解决的是"钻头现在在哪、朝哪个方向"的问题。它实时测量井眼的井斜角（inclination，井眼偏离垂直方向的角度）、方位角（azimuth，井眼在水平面投影相对正北的角度）以及工具面角（tool face，导向工具的朝向）。这三个角度是定向钻井的基本导航参数，没有它们，司钻就如同蒙眼开车。MWD还测量井下工程参数，如钻压、扭矩、转速、井下温度、振动等。

随钻测井（LWD，Logging While Drilling） 解决的是"钻头周围的地层是什么"的问题。它在钻进的同时测量地层的电阻率、自然伽马、密度、中子孔隙度、声波、核磁共振、地层压力等地球物理参数，用于实时判断是否钻在目标储层中、地层流体性质如何。LWD是地质导向（geosteering）的数据基础，使钻头能够"追着油层走"。

旋转导向系统（RSS，Rotary Steerable System） 解决的是"如何让钻头按设计轨迹拐弯、同时钻具持续旋转"的问题。传统的滑动导向（slide drilling）需要停止钻具旋转、靠弯螺杆定向，效率低、易卡钻；旋转导向则能在钻具全程旋转的状态下实现连续导向，大幅提升机械钻速与井眼质量。RSS分为推靠式（push-the-bit，通过外伸的导向块推压井壁产生侧向力）和指向式（point-the-bit，通过内部弯曲机构改变钻头指向）两大技术路线，又可按控制单元是否旋转分为静态式与动态式。

在工程实践中，三者紧密耦合：RSS负责执行导向，MWD/LWD负责提供导航与地质数据，三者通过井下闭环控制与地面—井下双向通信协同工作，构成"测量—决策—执行"的完整闭环。而本报告关注的核心元器件，正是这套闭环系统的感知端（传感器）与计算端（芯片）的物理载体。

2.2 核心元器件在系统中的地位

如果把随钻/旋导系统比作一个井下机器人，那么它的能力上限由四组"器官"决定：

感知姿态的"内耳"——惯性与磁场传感器。 加速度计感知重力方向，由此解算井斜角与工具面角；磁通门磁强计感知地磁场，由此解算方位角；在磁干扰严重或需要更高精度的场景，陀螺仪提供不依赖地磁场的方位测量。这三类器件共同构成井下"姿态测量单元"，是整个导向系统精度的源头。一个井斜或方位测量的微小误差，会沿着数千米井眼累积放大，最终可能导致井眼脱靶、错过储层，造成巨大经济损失。

思考决策的"大脑"——专用集成电路。 井下采集的传感器原始信号需要被放大、滤波、模数转换、运算处理、压缩编码，才能转化为可遥传的有效数据；井下闭环控制算法需要实时运行；电源管理、遥传调制都需要专用芯片支持。这些芯片必须在井下极端环境中稳定工作，是系统的"中枢神经"。

测量地层的"探头"——各类物理传感器与探测器。 LWD的电阻率天线、伽马探测器、声波换能器、核磁线圈等，是地层评价的物理前端。本报告对这一组器件不作主要展开（部分已由测井类报告覆盖），但其信号处理同样依赖高温芯片。

传递信息的"声带"与"心脏"——遥传模块与电源。 泥浆脉冲发生器、电磁波遥传天线、有线钻杆接口构成井下到地面的通信通道；锂亚硫酰氯电池或井下涡轮发电机提供电力。这两组器件决定了系统的数据带宽与续航能力，同样受温度制约。

在上述四组器官中，"内耳"与"大脑"——即惯性磁场传感器与高温芯片——是本报告认定的核心卡点所在。 它们一个决定了系统能测多准，一个决定了系统能在多高的温度下工作。前者是精度天花板，后者是温度天花板，而温度天花板往往又反过来制约精度（高温下传感器漂移加剧）。这种耦合关系，使得高温芯片成为牵一发而动全身的"卡点中的卡点"。

这里有必要厘清一个常见的认知误区：很多人以为旋导系统的核心难点在于机械结构——那些精巧的导向执行机构、能在井下持续旋转又精确控制方向的机电系统。机械结构的精巧固然是旋导的重要门槛，但中国恰恰在这一层已经实现了较好的突破（这也是整机国产化率能达到95%的原因之一）。真正更难、更隐蔽的门槛，在于感知与计算——在于那些看不见的传感器精度与芯片性能。一个旋导系统可以把"拐弯"这个机械动作做得很好，却可能因为"不知道自己拐到了哪里"（传感器精度不足）或"在高温下大脑停止思考"（芯片耐温不足）而无法在最严苛的工况下可靠工作。这正是元器件卡脖子的本质——它卡的不是系统能不能动，而是系统在极限工况下能不能测得准、算得对、活得久。理解了这一点，就能理解为什么本报告要把研究的焦点，从显眼的机械系统，转向那些不显眼却更关键的传感器与芯片。

2.3 极端环境对元器件的硬约束

井下是地球上对电子元器件最严酷的环境之一。随着钻井向深层超深层推进，这种严酷性持续加剧。下表汇总了深井高温高压环境对核心元器件提出的主要约束。

这张约束表揭示了一个关键事实：温度约束是其余多数约束的放大器。 在常温下能稳定工作的传感器与芯片，到了175℃以上可能性能全面劣化；为了对抗高温，工程上不得不引入保温瓶（dewar flask，将电子舱与外界热环境隔离）、降额设计（让器件工作在远低于额定值的状态以延长寿命）、间歇工作等手段，但这些手段都以牺牲连续工作时间、增加系统复杂度为代价。真正一劳永逸的解决方案，是从源头上拥有耐高温的元器件——而这恰恰是中国最薄弱的环节。

值得特别指出的是电池的温度天花板。MWD/LWD广泛使用的锂亚硫酰氯电池在井下服役温度下能量密度高，但当温度超过约180℃时可能发生剧烈反应甚至爆炸。这构成了深井作业一个独立于芯片之外的温度硬约束，也解释了为什么很多MWD工具的额定温度恰好卡在175–180℃这一区间。

除电池外，遥传模块同样受温度制约。井下到地面的数据传输主要依靠三种信道：泥浆脉冲（通过泥浆压力波编码传输，最常用但带宽低，通常每秒数比特至数十比特）、电磁波遥传（适用于欠平衡钻井等场景）、有线钻杆（带宽最高但成本高、需特殊钻杆）。无论哪种信道，其调制解调都依赖井下信号处理芯片，温度升高会同时影响信道器件与处理芯片的性能。国产系统传输速率约每秒3比特、而国际连续波可达每秒30比特的差距，部分正源于井下高温信号处理能力的不足——这再次将看似独立的遥传问题，最终归结到高温芯片这一共同瓶颈。

由此可见，井下系统的几乎所有功能短板——耐温不足、传输速率低、探边距离短、智能化滞后——都可以沿着技术链条上溯到高温元器件、尤其是高温芯片这一共同源头。这种"多重短板、同一根源"的结构，是理解随钻/旋导元器件卡脖子的关键。它意味着，攻克高温芯片这一个枢纽卡点，将对多个功能短板产生连带的改善效应；反之，若高温芯片长期空白，则多个短板将长期并存、难以根治。

2.4 从需求图谱看卡点的层次结构

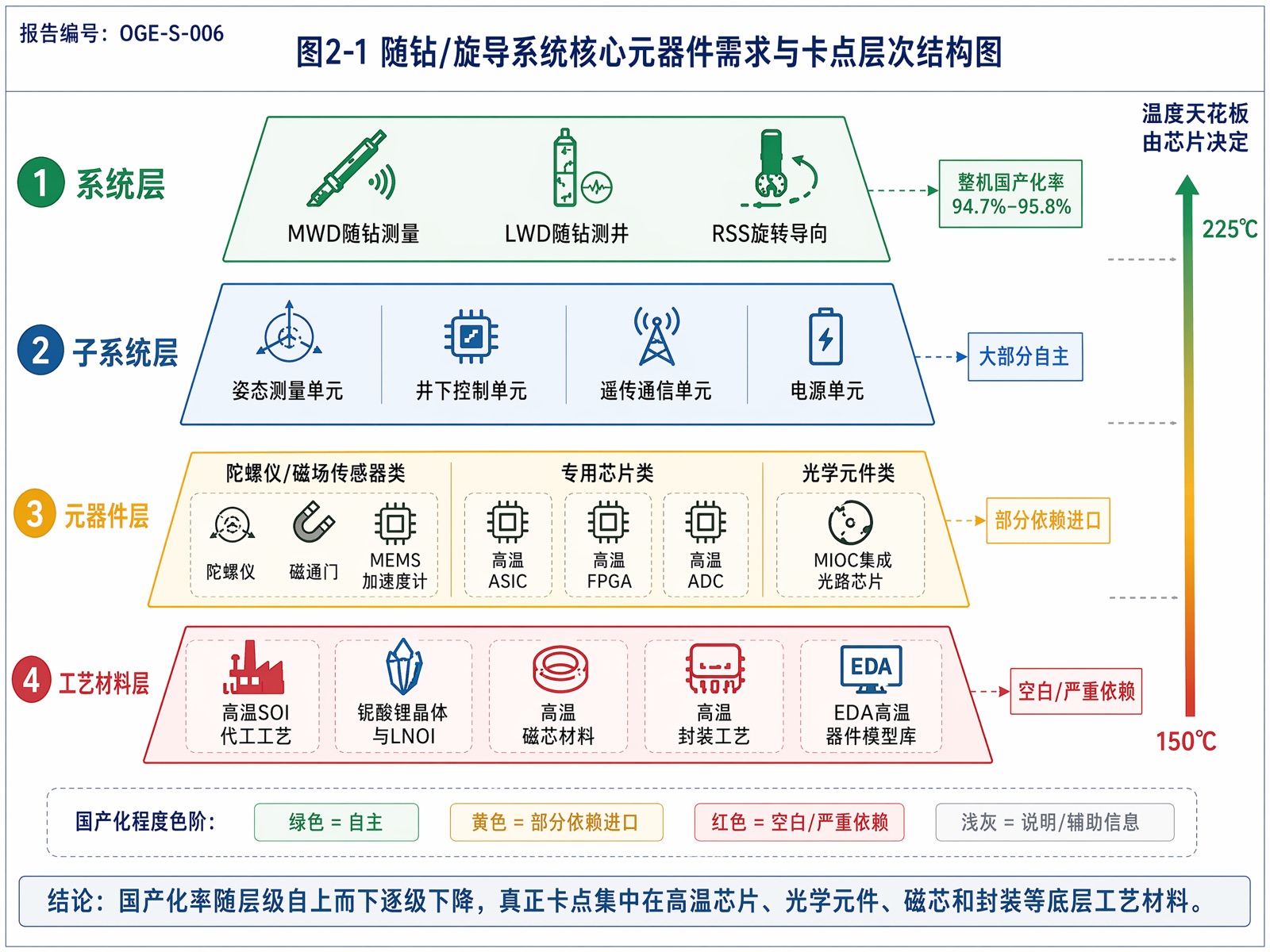

综合本章分析，可以绘制出一张从系统到卡点的层次结构图。系统层（MWD/LWD/RSS整机）中国已基本自主；子系统层（姿态测量单元、控制单元、遥传单元）中国大部分自主；但下钻到元器件层，卡点开始密集出现——高精度陀螺的光学元件、高温磁通门的磁芯与ASIC、高温MEMS的SOI工艺与封装；再下钻到最底层的工艺与材料层，卡点最为坚硬——高温SOI代工工艺、铌酸锂集成光路芯片、EDA高温器件模型库。

*图2-1 随钻/旋导系统核心元器件需求与卡点层次结构图*
