井下工具高端密封件失效机理与长寿命设计技术研究

报告编号：OGE-S-007 所属赛道：OG-E · 油气装备与先进材料 · 密封与橡塑材料 报告等级：S级旗舰 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年6月 保密级别：对外交付（客户报告 / 咨询交付物） 版本：V1.0

执行摘要

井下工具高端密封件是深层、超深层与高含硫油气田开发中"看不见却最致命"的基础元器件。它体积微小、价值占比极低，却直接决定封隔器、旋转导向工具、随钻仪器、电潜泵等高价值井下装备能否在180℃以上高温、138MPa以上高压、H₂S/CO₂酸性介质与机械振动冲击的多场耦合极端工况下长期稳定服役。一枚失效的O形圈，足以导致一口数亿元投资的超深井封隔失败、作业中断乃至井控事故。本报告以"失效机理"与"长寿命设计"为双主线，系统梳理全球技术现状、竞争格局、专利壁垒与标准体系，并为中国油气装备产业的国产替代路径提供决策依据。

核心结论一：市场需求正从"按井数"向"按技术难度"跃迁，高端段被国际巨头垄断。 全球油气加工密封件市场2023年规模约61亿美元，预计2030年达约79亿美元，年均复合增长率（CAGR）约3.7%；中国市场预计以约5.3%的更高增速增长至2030年的约16亿美元。然而增长的价值重心正快速向耐高温、抗酸性、长寿命的高端密封件转移，而这一最高价值段几乎被Trelleborg（瑞典）、Parker Hannifin（美国）、Greene Tweed（美国）、Freudenberg（德国）四大巨头垄断。中国在通用密封件领域已基本实现国产化，但高端井下密封件——耐204℃以上长效胶筒、全氟醚橡胶（FFKM）动静密封、旋转导向工具动密封——仍高度依赖进口。

核心结论二：全氟醚橡胶（FFKM）是密封材料皇冠上的明珠，也是最严重的"卡脖子"环节。 FFKM全球产业高度集中，前五家企业占全球产量约96%，杜邦（DuPont/Chemours）独占约50%，并以"只售制品、不售生胶"的策略构筑专利壁垒。FFKM生胶/混炼胶市场价高达每公斤3万至5万元，约为普通氟橡胶（FKM）的100倍、丁腈橡胶（NBR）的329倍，是业界公认"目前所售最昂贵的橡胶弹性体密封件"。中国油气级与半导体级FFKM国产化率均不足10%，上游单体（四氟乙烯TFE、全氟甲基乙烯基醚PMVE、含硫化点单体）与核心配方（第三单体、过氧化物硫化体系）仍是技术瓶颈。

核心结论三：失效以五大机理为主导，快速气体减压（RGD）与多场耦合是HPHT/CCUS井最致命的杀手。 井下密封件失效主要由热老化、压缩永久变形（CSR应力松弛）、快速气体减压（RGD/爆炸减压）、化学溶胀（尤其超临界CO₂攻击）、动密封磨损五大机理主导。其中RGD失效——气体高压渗入弹性体、减压时内部成核膨胀爆裂——在高温高压及CCUS注入井中尤为致命，而中国在对标ISO 23936-2（弹性体RGD认证）与NORSOK M-710（非金属密封材料酸性服役认证）的材料认证标准体系上存在明显空白。

核心结论四：国产替代须分阶段、抓重点、补短板，标准认证能力是隐形瓶颈。 短期（0–18个月）应锁定进口供应安全、优先替代封隔器胶筒与HNBR/FKM井口密封并建立现场失效数据库；中期（18个月–4年）攻关FFKM生胶配方与单体国产化、推动建立国产RGD与酸性老化认证标准；长期（4–10年）建立FFKM全产业链自主，瞄准超HPHT、超临界CO₂ CCUS、地热超高温三大新兴市场。CCUS密封领域当前尚无统一验收标准，是中国实现"标准并跑乃至领跑"的战略窗口期。

关键风险提示：FFKM单点供应高度集中（前五家占96%）叠加杜邦"只售制品不售生胶"策略，构成最大供应链风险；高端材料认证周期长、第三方实验室能力不足构成隐形瓶颈；国产技术真实水平部分依赖企业自述口径，缺乏独立第三方验证，决策时须审慎甄别。

阅读导引：本报告采用"双入口"设计。决策层阅读本执行摘要与第十二章结论建议即可掌握战略要点；技术人员可向下深读第三章（失效机理）、第四章（长寿命设计）、第六章（专利）与第七章（标准）获取工程细节。

第一章 调研背景与目标

1.1 调研缘起与问题意识

中国油气勘探开发正全面进入深层、超深层与非常规时代。中国陆上深层超深层油气资源量达671亿吨油当量，其中塔里木、四川两大盆地深层探明储量分别达37亿吨、25.5亿吨油当量。塔里木、四川盆地震旦系—寒武系目的层埋深普遍达8000–10000米，井底温度约180℃，地层压力最高达150MPa。与此同时，高含硫气田开发不断突破极限：四川盆地元坝长兴组气藏温度149–164℃、地层压力118–120MPa、H₂S平均约4.64%、CO₂平均约5.72%；相邻的普光高含硫气田H₂S更高达6.89%–17.1%（平均约13.81%）、CO₂含量7.89%–11.54%（平均约8.9%）。这些"三超"（超高温、超高压、超深）叠加"强腐蚀"的工况，对井下工具的密封系统提出了近乎严苛的要求。

在这一背景下，密封件这一长期被忽视的"小元器件"成为制约高端井下装备国产化的关键瓶颈之一。密封件虽在整套井下工具中价值占比极低，但其失效后果极其严重：封隔器胶筒失封将导致分层开采失败、层间窜流；旋转导向工具动密封失效将造成钻具进液、电子元件损毁；随钻仪器静密封失效将引发昂贵的井下仪器报废。一旦在数千米深的井下发生密封失效，打捞、修井乃至弃井的代价动辄数千万元。因此，深入理解密封件的失效机理、掌握长寿命设计方法、推动高端密封件国产替代，已成为中国油气装备产业自主可控的迫切命题。

从全球视野看，井下高端密封的挑战并非中国独有，而是世界油气工业向深层、超深层、高含硫、超临界CO₂等极端工况进军过程中共同面对的技术前沿。北海油田催生了全球最严苛的NORSOK M-710标准，墨西哥湾的超HPHT开发推动了API 11D1 V0级认证体系的成熟，中东的高含硫气田则对耐H₂S密封提出了极致要求。中国塔里木、四川盆地的"三超+强腐蚀"工况，在全球范围内也属最严苛之列——这意味着，中国密封产业一旦攻克本土极端工况，其技术能力即具备全球竞争力。换言之，本土的严苛工况既是国产替代的压力来源，也是淬炼世界级密封技术的天然试验场。

更深层地看，高端密封件的自主可控，关乎的不仅是单一元器件的国产化，更是整个高端井下装备产业链的安全。封隔器、旋转导向、随钻测量、电潜泵等高端装备的国产化，若在密封这一"最后一环"受制于人，则整机的自主可控便无从谈起。密封件因此成为高端油气装备国产化链条上"牵一发而动全身"的关键节点——它体量虽小，却处在决定整机能否可靠服役的咽喉位置。正是这种"小元器件、大战略"的特殊地位，赋予了本报告研究的紧迫性与战略意义。

1.2 核心调研问题

本报告围绕以下核心问题展开系统性调研：

第一，井下工具高端密封件在极端工况下的主要失效机理是什么？各类失效模式的物理化学本质、触发条件与相互耦合关系如何？

第二，国际领先企业通过何种材料配方、结构设计与界面处理技术实现密封件的长寿命？其技术壁垒与专利布局的核心在哪里？

第三，全球密封件产业链的竞争格局如何？中国企业与国际巨头的真实技术差距体现在哪些环节？"卡脖子"的关键节点是什么？

第四，支撑高端密封件验证与认证的标准测试体系如何运作？中国在标准体系上存在哪些缺口？

第五，中国高端井下密封件的国产替代应遵循怎样的路径与节奏？短中长期的重点与机会窗口分别在哪里？

1.3 调研范围界定

技术范围：聚焦井下工具用高端密封件，涵盖静态密封（O形圈、背环、V形叠层密封）、动态密封（旋转密封、往复密封）、封隔器胶筒、压力控制密封等；材料体系覆盖氟橡胶（FKM）、全氟醚橡胶（FFKM）、氢化丁腈橡胶（HNBR）、四丙氟橡胶（FEPM）、聚四氟乙烯（PTFE）及改性体、聚醚醚酮（PEEK）、弹性金属密封等。本报告与同集群报告OGE-S-003《井下密封与橡塑材料体系全景》形成分工：OGE-S-003侧重材料体系全景，本报告聚焦失效机理与长寿命设计方法论，二者互补而不重叠。

应用范围：覆盖封隔器、旋转导向工具（RSS）、随钻仪器（MWD/LWD）、电潜泵（ESP）、CCUS/CO₂注入井、连续油管等典型井下场景。

时间范围：采用全时间轴视角，重点聚焦2015–2026年技术进展，并对未来5–10年趋势进行预判。

地域范围：全球视野，重点开展中国与国际（美、欧、日）的对比分析。

1.4 调研方法说明

本报告采用多源信息交叉验证的研究方法，信息来源包括：国际行业市场报告（ResearchAndMarkets、QYResearch等）、国际标准文件（ISO、API、NACE、NORSOK）、学术论文（Springer、MDPI、SPE/OnePetro等）、企业公开资料（厂商官网、产品手册、招股说明书）、专利数据库（USPTO、Google Patents）、行业媒体与专业社区等。

在数据处理上，本报告遵循以下原则：对市场规模等存在口径差异的数据，明确标注来源口径并提示差异；对企业自述、行业媒体转引等非独立审计数据，标注可靠性等级并提示审慎引用；对检索范围内未发现的信息（如某些国产标准），明确表述为"未发现"而非"确证不存在"。报告正文不设内联引用，所有信息来源可另行汇总为配套参考文献文档。

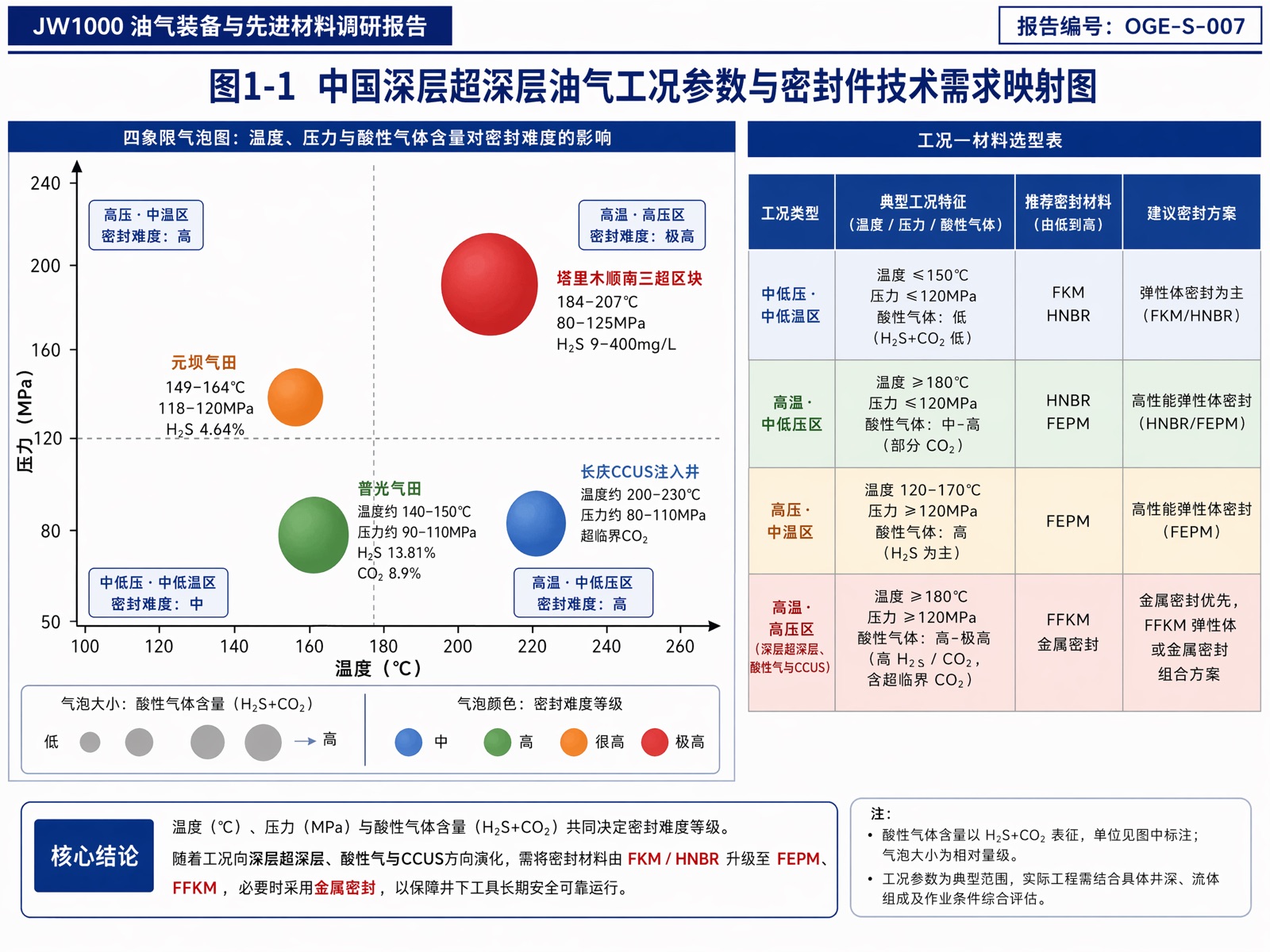

*图1-1 中国深层超深层油气工况参数与密封件技术需求映射图*

第二章 技术全景与材料基础

2.1 井下密封件的定义、分类与功能

密封件是依靠材料弹性变形、在配合界面建立残余接触应力以阻止流体泄漏的元件。在井下工具中，密封件承担着隔离地层流体、保护精密电子与机械组件、维持井筒压力分隔、实现分层开采等关键功能。按运动状态与功能形式，井下密封件可分为四大类。

第一类是静态密封，包括最经典的O形圈（O-ring）、防挤出背环（back-up ring）、V形/Chevron叠层密封等。静态密封用于无相对运动的配合面之间，是数量最大、应用最广的密封形式。第二类是动态密封，包括旋转密封（应对轴的旋转运动）与往复密封（应对轴的直线往复运动）。动态密封在静密封挑战之上叠加了摩擦、磨损与发热问题，技术难度显著提升。第三类是封隔器胶筒（packing element），是封隔器实现井筒分隔的核心弹性体部件，需在坐封时大幅膨胀贴合套管、长期承受高压差并保持密封。第四类是压力控制密封，应用于井口装置、采油树、防喷器等地面与近井口的压力控制设备。

按结构形式，密封件又有O形圈、X形圈（四唇密封）、T形密封（带双背环）、唇形密封、弹簧蓄能密封（spring-energized seal，由聚合物唇与金属弹簧组成）、金属对金属密封（metal-to-metal）等多种构型。其中弹簧蓄能密封与金属密封是超高温高压（HPHT）与超HPHT工况下的关键技术形式，能在弹性体失效的温度区间继续维持密封。

理解密封件的工作原理，是把握其失效与设计的基础。从密封建立机制看，井下密封可分为"压缩型密封"与"自紧型密封"两大类。压缩型密封（如O形圈在低压工况）依靠装配时的预压缩产生初始接触应力实现密封，其密封力主要来自材料的弹性回复。自紧型密封（self-energized seal，如O形圈在高压工况、唇形密封）则巧妙地利用被密封介质的压力本身来增强密封——介质压力作用在密封件上，将其更紧地压向配合面，使接触应力随介质压力升高而自动增大，形成"压力越高、密封越紧"的自紧效应。这一自紧机制是弹性体密封的精妙之处，也是O形圈能以简单结构实现高压密封的原理所在。然而自紧效应也是一把双刃剑：在超高压下，过强的自紧力会将弹性体压入配合间隙引发挤出失效，这正是高压工况必须加装防挤出背环的根本原因。

弹簧蓄能密封则代表了另一种设计哲学：它通过内置的金属弹簧提供持久、稳定的预紧力，弥补聚合物（如PTFE、PEEK）本身弹性回复不足、易蠕变的短板。在高温工况下，弹性体的回弹力会因应力松弛而衰减，而金属弹簧的弹力受温度影响相对较小，因而弹簧蓄能密封能在高温下维持更稳定的密封力。这种"以金属弹簧补偿聚合物蠕变"的设计思路，是HPHT工况密封从纯弹性体向复合结构演进的重要方向。金属对金属密封则是这一演进的终点——在超HPHT与强磨蚀工况下，当任何弹性体都无法可靠服役时，依靠两个高精度金属面的直接接触实现密封，以加工精度换取极端工况的可靠性。

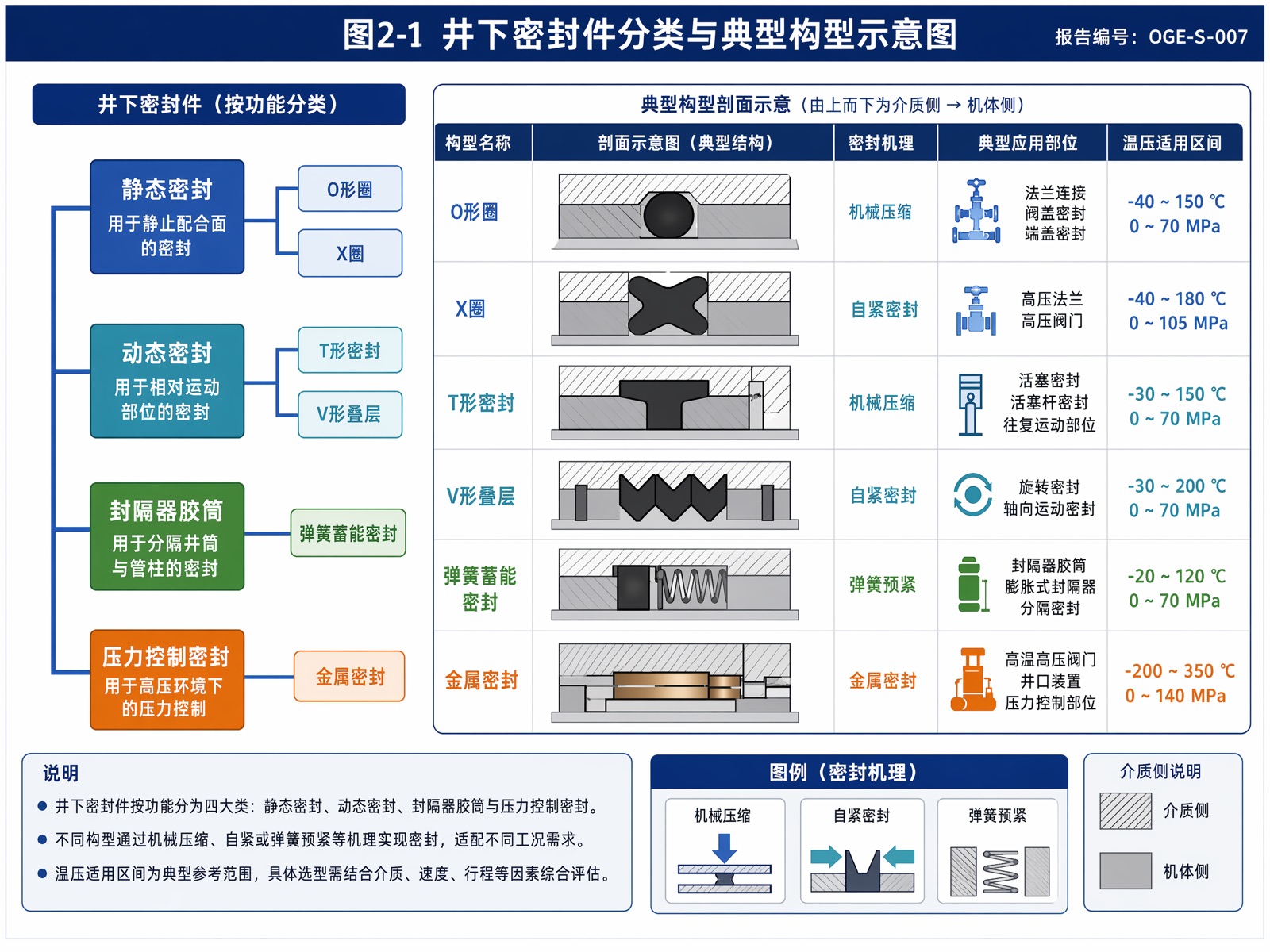

*图2-1 井下密封件分类与典型构型示意图*

2.2 主要密封材料体系与温度上限

井下密封材料的选择本质上是一道"在给定工况下，以可接受成本实现足够寿命"的工程权衡题。不同材料体系的耐温、耐介质、耐压与成本特性差异巨大，构成了一条清晰的性能—价格阶梯。

丁腈橡胶（NBR）是最通用、最廉价的耐油弹性体，但耐温上限较低，仅适用于浅层常规工况。氢化丁腈橡胶（HNBR）通过对NBR分子链的加氢饱和处理，显著提升了耐温性与抗降解能力，成为油气井口、采油树、压裂树等场景的常用材料。氟橡胶（FKM/FPM，俗称"橡胶王"）以含氟主链赋予优异的耐高温、耐油、耐化学性能，连续使用温度可达约240℃，分为二元胶（26型）与三元胶（246型），其中过氧化物硫化品种在耐低温与耐碱性方面表现更佳。

四丙氟橡胶（FEPM，典型品牌Aflas）是四氟乙烯与丙烯的共聚物，具有优异的耐高温蒸汽、耐胺类、耐H₂S性能，在电潜泵保护袋等场景广泛应用。全氟醚橡胶（FFKM/FFPM，典型品牌包括杜邦Kalrez、索尔维Chemraz、Freudenberg Simriz、PPE Perlast/Isolast、Parker Parofluor）则是弹性体材料的巅峰：其分子链完全不含C-H键，连续使用温度高达327℃（620°F），可耐受1800余种化学介质，是"失效绝非选项"场景的终极材料。

在热塑性材料方面，聚四氟乙烯（PTFE）及其改性体（如TFM）、聚醚醚酮（PEEK）具有优异的耐温与耐化学性能，常用于动密封滑环与防挤出背环。而弹性金属密封则是超HPHT工况与旋转导向工具抗磨蚀的关键技术形式。

需要强调的是，上表中的"连续使用温度上限"是理想化的参考值，实际服役温度上限会因介质、压力、动静密封形式而显著下降。例如FKM在干燥空气中可耐240℃，但在含胺类缓蚀剂或高浓度H₂S的介质中，其有效服役温度可能降至180℃以下；FFKM虽标称327℃，但在动密封工况下因摩擦发热，实际可靠服役温度也会相应折减。因此，材料选型绝不能简单照搬标称温度上限，而必须结合具体介质、载荷形式与寿命要求进行综合评估。

从工程选型的实践逻辑看，材料选择遵循一条"逐级升档"的成本—性能阶梯。在浅层常规油井（温度<120℃、无酸性气）中，NBR即可满足需求，无需高端材料；当温度升至150℃左右或出现轻度酸性气时，需升档至HNBR；当温度达200℃以上或介质腐蚀性增强时，FKM成为主力；当面临高温蒸汽、强胺类或高H₂S环境时，FEPM（Aflas）的耐受性更优；唯有在温度逼近250℃以上、或介质极端复杂、或失效绝不可接受的关键工况下，才动用FFKM这一"终极武器"。这种"够用即可、好钢用在刀刃上"的选型哲学，既是技术理性，也是成本理性——在一口井中盲目全部采用FFKM，将带来难以承受的成本负担。

在动静密封的材料选择上还存在重要差异。静密封主要考验材料的耐温、耐化学与抗RGD性能；而动密封在此基础上还须兼顾耐磨性、低摩擦与抗发热，因此动密封往往采用"功能分区"的复合材料方案——以耐磨的PTFE/PEEK或FEPM作为动密封面、以弹性体提供回弹蓄能。理解这一动静差异，是正确选型与设计的基础。

2.3 全氟醚橡胶（FFKM）的分子结构密码

FFKM之所以能成为弹性体性能的天花板，根源在于其独特的分子结构设计。FFKM以四氟乙烯（TFE，摩尔分数55–75%）与全氟甲基乙烯基醚（PMVE，化学式CF₂=CFOCF₃，摩尔分数23–45%）为主单体共聚，并加入0.1–5摩尔分数的含硫化点单体（含腈基-CN、羧基或烷氧羰基官能团，如全氟氰烷基乙烯基醚CF₂=CFO(CF₂)ₘCN）实现交联。

这一分子设计的精妙之处在于：TFE单元提供材料强度（拉伸强度可达12–18MPa）与化学惰性；PMVE单元中的醚键（-O-）赋予分子链柔顺性，并将玻璃化转变温度（Tg）降至-15℃至-25℃，使材料在常温下保持橡胶弹性；而含硫化点的第三单体则是各厂商最核心的技术机密，决定了交联网络的密度、热稳定性与抗压缩永久变形能力。正因为完全消除了易受热与化学攻击的C-H键，FFKM才获得了近乎无懈可击的耐受性。

在制造工艺上，FFKM主流采用乳液聚合工艺：在60–90℃、1.5–3.0MPa条件下，以过硫酸铵为引发剂进行共聚。聚合的均匀性、单体纯度、第三单体配比与硫化体系的匹配，共同决定了最终产品的性能与一致性——这也是中国企业即便能合成FFKM、却难以稳定量产高端牌号的根本原因。

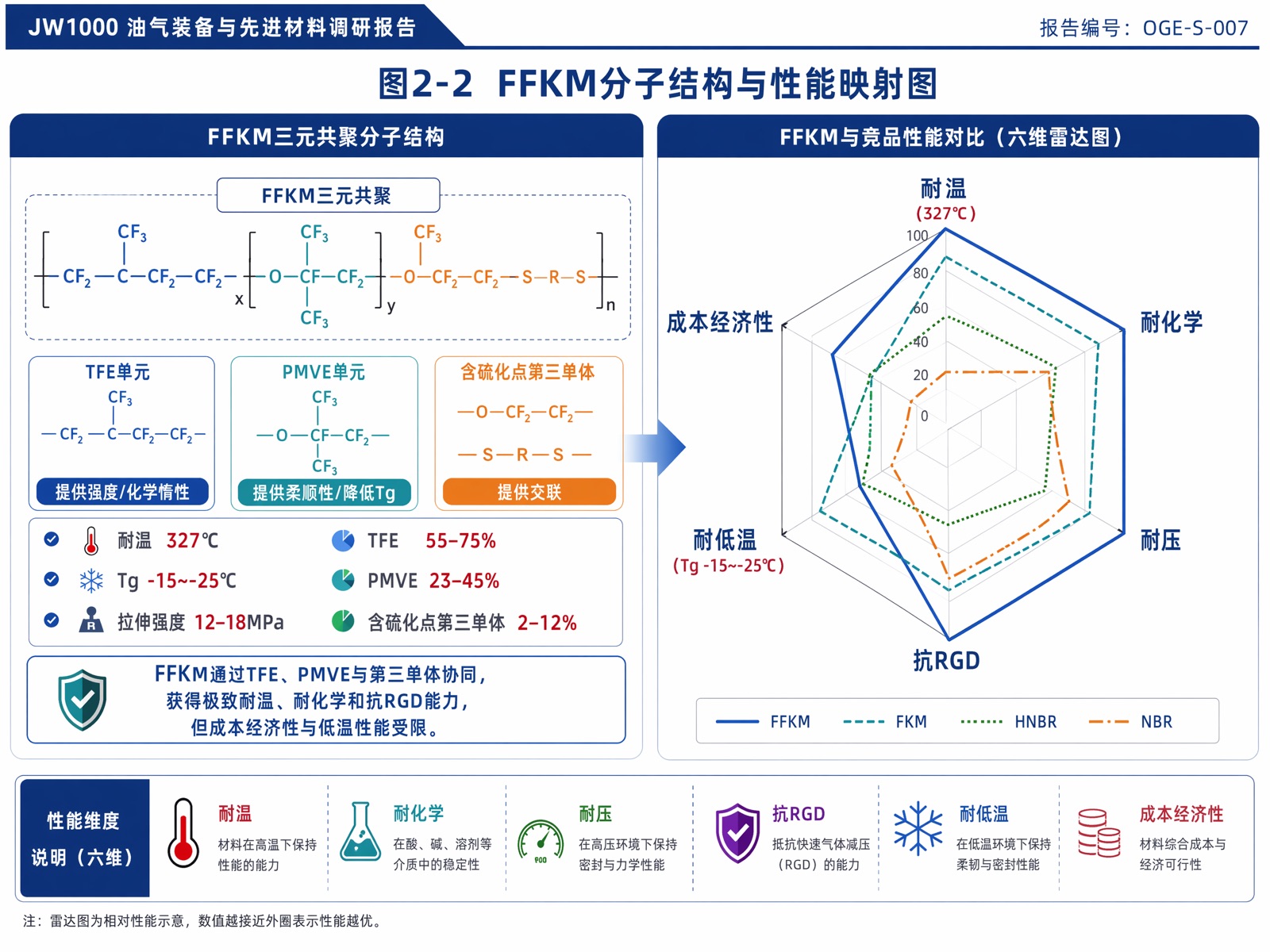

*图2-2 FFKM分子结构与性能映射图*

2.4 井下服役环境的多场耦合特征

井下密封件面临的最大挑战不是单一极端参数，而是多个极端参数的同时叠加与协同作用。其服役环境可归纳为"四场耦合"：高温场（150℃至260℃及以上）、高压场（138MPa至240MPa）、化学场（H₂S/CO₂酸性气体、油基钻井液、甲醇等化学介质）、机械场（振动、冲击、循环载荷、磨粒磨损）。

按行业通行定义，高温高压（HPHT）工况指15000–20000psi（约103–138MPa）、350–450°F（约177–232℃）；超HPHT工况指压力超过20000psi（约138MPa）、温度超过450°F（约232℃）。在这样的环境下，材料的每一项性能都被推向极限，而各极端因素之间还存在复杂的耦合放大效应：高温加速化学反应，高压驱动气体渗入，化学介质削弱材料强度，机械载荷则在已劣化的材料上施加致命一击。

中国塔里木、四川盆地的超深井正是这种多场耦合的典型代表。以塔中北坡顺南区块为例，其工况可概括为"三超"：超高压（80–125MPa）、超高温（184–207℃）、超深（6600–7800米），同时含CO₂ 4%–18%、H₂S 9–400mg/L。在这种工况下，任何单一性能优异但综合平衡不足的密封材料都将迅速失效。

2.5 技术成熟度评估

从技术成熟度看，井下密封件领域呈现"通用成熟、高端攀峰"的鲜明分层。NBR、HNBR、FKM等通用与中高端弹性体的材料合成、配方与制品工艺已高度成熟，全球供应充分，中国亦已基本实现国产化。而FFKM、超HPHT金属密封、旋转导向工具动密封、超临界CO₂密封等高端与前沿领域，仍处于持续攀登的状态，技术壁垒高、认证周期长、供应高度集中。

在失效机理认知层面，热老化、压缩永久变形、快速气体减压等经典失效模式的物理化学机制已基本厘清，并形成了相应的测试标准与寿命预测模型。但多场耦合协同失效、超临界CO₂相变诱导失效等复杂机制，仍是当前学术与工程研究的前沿与难点。

若以技术成熟度（TRL）框架审视，可将井下密封技术划分为三个梯队。成熟梯队（TRL 8–9，已规模商用）包括NBR/HNBR/FKM通用密封、常规封隔器胶筒等，技术稳定、供应充分、国产化程度高。攀升梯队（TRL 5–7，工程化推进中）包括FFKM高端密封、HPHT封隔器、ESP长效轴封等，技术路线明确但仍在持续优化与认证积累中，是国产替代的攻坚主战场。前沿梯队（TRL 2–4，研究探索中）包括超临界CO₂密封、RSS超高温动密封、自修复弹性体等，机理尚未完全厘清、工程化路径仍待打通，是长期布局与前瞻研究的方向。清晰认识各技术所处的成熟度梯队，有助于决策者合理配置资源——对成熟梯队巩固深化、对攀升梯队集中攻坚、对前沿梯队前瞻储备，避免资源错配。这一梯队划分也提示我们：国产替代不应"眉毛胡子一把抓"，而应针对不同成熟度的技术采取差异化的推进节奏与投入强度，使有限的资源发挥最大的战略效益。

2.6 价值悖论：最廉价的元件，最昂贵的失效

井下密封件领域存在一个深刻的价值悖论：密封件在整套井下工具的物料成本中往往占比不足1%，是名副其实"最不起眼、最廉价"的元件；然而一旦失效，其引发的后果——井下作业中断、昂贵仪器报废、修井打捞、乃至井控事故——的代价，往往是密封件自身价值的成千上万倍。

这一价值悖论带来两个重要的产业启示。其一，在采购决策中，以密封件单价为导向的"最低价中标"逻辑是危险的，密封件的真实成本应以"全生命周期可靠性成本"衡量，即单次失效的期望损失乘以失效概率。其二，正是这一悖论支撑了FFKM等高端密封材料的极高定价逻辑——当一枚O形圈的失效可能导致整口井报废时，客户愿意为"绝不失效"支付百倍乃至千倍的材料溢价。这也解释了为何国际巨头能够在高端密封件上维持极高的毛利率，以及为何国产替代不能仅靠价格优势、而必须以可靠性与认证为核心突破口。

理解这一价值悖论，是理解整个高端密封件产业商业逻辑与竞争格局的钥匙。它意味着：高端密封件市场的本质是"信任与认证的市场"，而非"成本与价格的市场"。国产替代要真正打开高端市场，必须跨越的不仅是技术门槛，更是经过长期现场验证积累的"可靠性信任"门槛。
