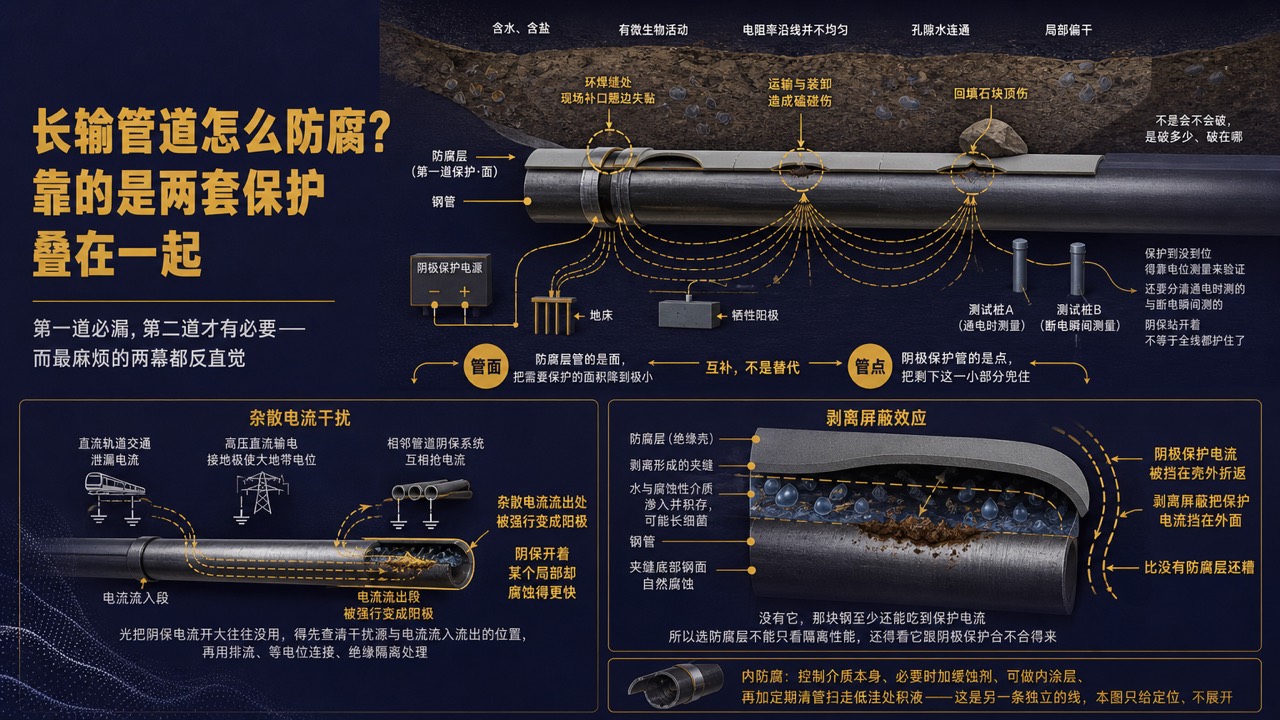

长输管道怎么防腐？靠的是两套保护叠在一起

一条埋地长输管道同时面对两个方向的麻烦：外面是土壤，含水、含盐、有微生物，电阻率一段一段地变；里面是介质，可能带水，也可能带二氧化碳、硫化氢这类腐蚀性组分。

外腐蚀和内腐蚀是两套问题，得用两套办法。 长输管道的看家本事，在外防腐这套"两道防线叠在一起"的体系上。

第一道：防腐层，把管子和土壤隔开

第一道是防腐层，干的事最朴素：在钢和土壤之间加一层不导电、不透水的隔离。它不参与反应，就是挡着——被动隔离。主流做法是工厂预制的挤压聚乙烯类多层结构或熔结环氧类涂层，在车间里除锈、加热、成膜，质量可控。

问题出在工厂之外。管子到现场要一根根焊起来，每道环焊缝处的工厂涂层都是断开的，必须现场补口——而补口只能在野外靠人工完成，加热、除锈、搭接任何一项不到位，几年后开挖就能看到翘边、失黏、锈痕。再加上运输磕碰、回填石块顶伤和根系挤压，破损点只会更多。

所以有句话得先立住：防腐层从来不可能百分之百完好。 不是"会不会破"，是"破多少、破在哪"。

第二道：阴极保护，把漏掉的那一小块兜住

第一道必漏，所以有第二道。

阴极保护的思路完全不同：不隔开，而是用外加电流或牺牲阳极，让整条管道处在被保护的电位状态，把破损点处本该发生的腐蚀压住。外加电流靠阴保站供电，范围大，适合长干线；牺牲阳极靠一块比钢活泼的金属自己消耗掉，不用电源，多用于局部管段。

两道的关系是：互补，不是替代。 只有防腐层，破损点迟早出现，那一小块就是穿孔起点；只有阴极保护，整根裸管都靠电流护住，电流需求大到不经济。防腐层把需要保护的面积降到极小，阴极保护再把剩下这一小部分兜住——一个管"面"一个管"点"，缺哪个都不成立，行业里叫联合保护。

还有一句同样要紧：保护到没到位，得靠电位测量来验证。 沿线设测试桩定期测管地电位，还得分清通电时测的和断电瞬间测的——后者更接近真实极化状态。没有测量就不知道保护到没到位：阴保站开着，不等于全线都护住了。

两个最反直觉的麻烦

一是杂散电流干扰。 直流轨道交通的钢轨会向土壤泄漏电流，高压直流输电的接地极会让大地带电位，相邻管道的阴保系统之间也会互相"抢电流"。这些电流从某处流进管道、又从另一处流出——流出去的那一段被强行变成了阳极。于是有了最费解的一幕：阴保开着，某个局部却腐蚀得格外快。 治它得先查清干扰源和电流流入流出的位置，再用排流、等电位连接、绝缘隔离等手段处理；光把阴保电流开大往往没用。

二是防腐层剥离后的屏蔽效应。 直觉上会觉得，防腐层坏了也比没有强吧？未必。有些绝缘性很好的防腐层从管体剥离后并不脱落，像一层不透电的壳贴在那儿——水和腐蚀性气体顺着破损点渗进夹缝，阴极保护电流却被挡在外面。夹缝里积着水、有介质、还可能长细菌，保护电流又进不来，缝底等于在自然腐蚀。这时候的防腐层比没有还糟——没有它，那块钢至少还能吃到保护电流。所以选防腐层不能只看隔离性能，还得看它跟阴极保护合不合得来。

内防腐：另一条线

管子里面是另一条路：先控制介质本身，把水和腐蚀性组分脱到指标以内；必要时加缓蚀剂维持一层保护膜（成膜与加注另有专篇）；也可以做内涂层；再加定期清管扫走低洼处的积液和沉积物——内腐蚀几乎总发生在积住水的地方。

怎么知道有没有问题

保护做了还得知道有没有效。三条线并用：内检测器从管子里跑一趟，测壁厚减薄和缺陷位置；外部检测在地面测电位与防腐层破损点，看哪段保护不足；开挖验证把可疑点真挖出来校准前两者。再加修复与再评价就是闭环——检测本身就是保护体系的一部分。

说到底

长输管道防腐不是挑一种"最好的材料"就完事：防腐层负责隔离，阴极保护负责兜底，检测负责告诉你这两样还灵不灵，内防腐是另一条独立的线。管子能用多少年，由材料、涂层与保护体系一起决定。

而这几条线往上追，最后都落到同一个问题：用什么钢、什么合金、什么防腐材料。 这才是防腐这件事里最硬的底子。

想把特种合金与防腐材料这条线——从耐蚀合金、高强钢到防腐涂层材料的产业链，系统看明白？ 我们做了份《油气特种合金与防腐材料（耐蚀合金/高强钢）产业链研究》——公众号后台回复「防腐材料」，拿去看。
